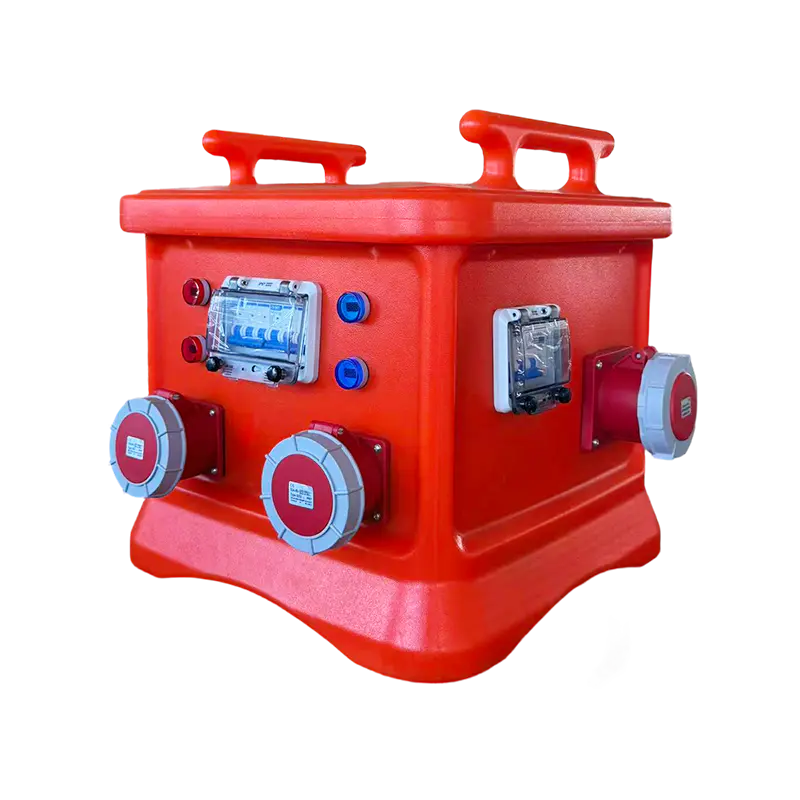

ความเป็นจริงของการจัดอันดับ IP: ตัวเลขบน a กล่องปลั๊กไฟกันน้ำ รับประกันแท้ครับ

รหัส IP (Ingress Protection) ที่พิมพ์บนกล่องปลั๊กไฟกันน้ำมักถูกอ่านผิดว่าเป็นการรับประกันแบบถาวรและไม่มีเงื่อนไข — ไม่ได้เป็นเช่นนั้น IEC 60529 กำหนดระดับ IP ตามการทดสอบที่ดำเนินการกับกล่องหุ้มใหม่ที่ถอนการติดตั้งภายใต้สภาวะของห้องปฏิบัติการที่ได้รับการควบคุม IP65 รับรองว่าตัวเครื่องกันฝุ่นและป้องกันการฉีดน้ำแรงดันต่ำจากทุกทิศทาง IP66 เพิ่มแรงดันน้ำ IP67 รับรองการจุ่มที่ความลึกสูงสุด 1 เมตร เป็นเวลา 30 นาที; IP68 ครอบคลุมการจุ่มใต้น้ำอย่างต่อเนื่องที่ระดับความลึกที่ผู้ผลิตกำหนด สิ่งที่มาตรฐานไม่ได้คำนึงถึงคือการเสื่อมสภาพเมื่อเวลาผ่านไป ต่อมสายเคเบิลเป็นจุดที่เกิดความล้มเหลวที่พบบ่อยที่สุด — ต่อมที่ได้รับแรงบิดอย่างถูกต้องในการติดตั้งสามารถคลายตัวผ่านวงจรการสั่นสะเทือน การขยายตัวทางความร้อน หรือการเปราะของซีลยางที่เกิดจากรังสียูวี ช่วยลดการป้องกันทางเข้าที่มีประสิทธิภาพหนึ่งหรือสองระดับโดยไม่มีความเสียหายภายนอกที่มองเห็นได้

จุดที่เข้าใจผิดอย่างกว้างขวางประการที่สองเกี่ยวข้องกับความสัมพันธ์ระหว่างระดับ IP และการควบแน่น กล่องปลั๊กไฟอุตสาหกรรมที่ได้รับการจัดอันดับ IP67 จะต้านทานน้ำเข้าจากภายนอก แต่การควบแน่นภายในที่เกิดจากการหมุนเวียนของอุณหภูมิจะแยกจากสถานการณ์การทดสอบ IP ทั้งหมด กล่องปิดผนึกที่ไม่มีช่องระบายอากาศสามารถสะสมความชื้นภายในได้ เนื่องจากอากาศชื้นอุ่นภายในกล่องจะเย็นลงในเวลากลางคืน จนไปถึงจุดน้ำค้างในที่สุด เครื่องทำความร้อนป้องกันการควบแน่น ตลับซิลิกาเจลพร้อมตัวบ่งชี้ความชื้น หรือเมมเบรนปรับแรงดันแบบ Gore-Tex (ซึ่งช่วยให้การแลกเปลี่ยนไอโดยไม่มีน้ำของเหลวซึมเข้า) เป็นการตอบสนองทางวิศวกรรมเชิงปฏิบัติสำหรับปัญหานี้ โดยเฉพาะอย่างยิ่งสำหรับกล่องกระจายปลั๊กไฟอุตสาหกรรมกลางแจ้งที่ติดตั้งในสภาพแวดล้อมชายฝั่งหรือเขตร้อน

สถาปัตยกรรมการป้องกันข้อผิดพลาดภายในกล่องรวมซ็อกเก็ต: RCD, MCB และการประสานงาน

กล่องรวมซ็อกเก็ตที่ออกแบบอย่างดีไม่ได้เป็นเพียงชุดของช่องจ่ายไฟที่มีสวิตช์หลักเท่านั้น แต่ยังเป็นระบบการป้องกันที่มีการประสานงานซึ่งการจัดลำดับและการเลือกสรรของอุปกรณ์ป้องกันจะกำหนดวิธีแยกข้อผิดพลาดโดยตรงและจำนวนระบบที่ยังทำงานอยู่หลังจากเหตุการณ์ข้อผิดพลาด ลำดับชั้นการป้องกันที่พบบ่อยที่สุดในกล่องเต้ารับแบบรวมจะวางเซอร์กิตเบรกเกอร์หลักหรือตัวแยกกระแสไฟไว้ที่ตัวรับ ตามด้วย RCD อย่างน้อยหนึ่งตัว (อุปกรณ์กระแสไฟตกค้าง) ที่ระดับวงจรย่อย โดยมี MCB แต่ละตัวที่ปกป้องเต้ารับหรือกลุ่มเต้ารับแต่ละอัน

การตัดสินใจในการออกแบบที่สำคัญคือว่าจะใช้ RCD อัปสตรีมเดียวที่ครอบคลุมช่องจ่ายไฟทั้งหมดหรือ RCD เดี่ยวต่อช่องจ่ายไฟ RCD อัปสตรีมเดียวนั้นง่ายกว่าและราคาถูกกว่า แต่หมายถึงข้อผิดพลาดของการรั่วไหลของดิน ซึ่งรวมถึงการรั่วไหลสะสมจากอุปกรณ์หลายชิ้นที่แต่ละชิ้นอยู่ภายใต้เกณฑ์ความคลาดเคลื่อน สามารถตัดการเชื่อมต่อช่องจ่ายไฟทั้งหมดพร้อมกันได้ ในสถานที่ก่อสร้างและการใช้ไฟฟ้าชั่วคราว มักเป็นสิ่งที่ยอมรับไม่ได้ RCD ขนาด 30 mA แต่ละตัวต่อเต้ารับหรือกลุ่มเต้ารับช่วยให้แยกแยะได้ดีขึ้นมาก: ข้อบกพร่องในวงจรเดียวจะส่งผลต่อวงจรนั้นเท่านั้น และเจ้าหน้าที่บำรุงรักษาสามารถระบุเต้ารับที่มีข้อบกพร่องได้โดยการสังเกตว่า RCD ตัวใดสะดุด สำหรับกล่องกระจายปลั๊กไฟอุตสาหกรรมกลางแจ้งที่ให้บริการผู้ใช้อิสระหรือโซนทำงานหลายราย ขอแนะนำแนวทางแบบละเอียดนี้อย่างยิ่ง

ประเภทของ RCD ก็มีความสำคัญเช่นกัน RCD ชนิด AC ตอบสนองเฉพาะกระแสฟอลต์ลงดินแบบไซน์เท่านั้น ไดรฟ์แบบปรับความเร็วได้ เครื่องชาร์จแบตเตอรี่ และแหล่งจ่ายไฟแบบโหมดสวิตช์จะสร้างส่วนประกอบการรั่วไหลของกระแสตรงแบบพัลส์ DC หรือแบบเรียบ ซึ่งอุปกรณ์ประเภท AC อาจตรวจไม่พบได้อย่างน่าเชื่อถือ RCD ประเภท A ครอบคลุมทั้งกระแส DC ตกค้างแบบไซน์และพัลซิ่ง และเป็นตัวเลือกขั้นต่ำที่เหมาะสมสำหรับโหลดเครื่องมืออุตสาหกรรมสมัยใหม่ RCD ประเภท B ครอบคลุมกระแส DC ตกค้างที่ราบรื่นเช่นกัน และจำเป็นเมื่อเชื่อมต่อวงจรเรียงกระแสสามเฟสหรือไดรฟ์เอาต์พุต DC

มาตรฐานซ็อกเก็ตและความเข้ากันได้ของตัวเชื่อมต่อในสภาพแวดล้อมอุตสาหกรรมระหว่างประเทศ

ความท้าทายในทางปฏิบัติประการหนึ่งในการระบุกล่องปลั๊กไฟอุตสาหกรรมสำหรับโรงงานระดับนานาชาติหรือเพื่อการส่งออกคือความไม่เข้ากันของมาตรฐานตัวเชื่อมต่อ โรงงานอุตสาหกรรมที่จัดหาอุปกรณ์จากหลายประเทศมักพบความไม่ตรงกันระหว่างเต้ารับที่ติดตั้งและปลั๊กอุปกรณ์ มาตรฐานซ็อกเก็ตอุตสาหกรรมที่โดดเด่นในการใช้งานทั่วโลก ได้แก่:

IEC 60309 ได้รับการยอมรับในระดับสากลมากที่สุดสำหรับการใช้งานในอุตสาหกรรมหนัก ด้วยระบบล็อครหัสสี (สีเหลืองสำหรับ 110V, สีน้ำเงินสำหรับ 230V เฟสเดียว, สีแดงสำหรับ 400V สามเฟส) ทำให้เกิดสิ่งกีดขวางทางกายภาพจากแรงดันไฟฟ้าที่ไม่ตรงกัน ที่ Zhejiang Mingtuo Electrical Technology Co., Ltd. เราสนับสนุนการกำหนดค่ากล่องซ็อกเก็ตอุตสาหกรรมแบบกำหนดเองด้วยประเภทซ็อกเก็ตที่ตรงกับตลาดปลายทาง เพื่อหลีกเลี่ยงการแพร่กระจายของอะแดปเตอร์ที่สร้างทั้งความเสี่ยงด้านความปลอดภัยและความไม่สะดวกในไซต์โครงการระหว่างประเทศ

ข้อกำหนดการป้องกันทางกลและการกระแทกสำหรับ ซ็อกเก็ตอุตสาหกรรมกลางแจ้ง กล่องกระจายสินค้า

สำหรับกล่องกระจายเต้ารับอุตสาหกรรมกลางแจ้ง ระดับ IP จะจัดการกับของเหลวและฝุ่นที่เข้ามา แต่ไม่ได้กล่าวถึงความต้านทานต่อแรงกระแทกทางกล — เป็นมิติด้านประสิทธิภาพที่แยกจากกันโดยสิ้นเชิงภายใต้ระบบการจัดระดับ IK (IEC 62262) ระดับ IK มีตั้งแต่ IK00 (ไม่มีการป้องกัน) ไปจนถึง IK10 ซึ่งสอดคล้องกับพลังงานกระแทก 20 จูล ซึ่งเทียบเท่ากับมวล 5 กก. ที่ตกจากความสูง 40 ซม. โดยประมาณ ในทางปฏิบัติ ความแตกต่างระหว่างกล่องหุ้ม IK07 และ IK10 ในการก่อสร้างหรือสภาพแวดล้อมท่าเรือที่ยุ่งวุ่นวายคือความแตกต่างระหว่างกล่องที่รอดพ้นจากการถูกกระแทกจากหมวกแข็งหรือเครื่องมือ กับกล่องที่ทนต่อการกระแทกโดยตรงจากอุปกรณ์ที่ตกลงมา

การเลือกใช้วัสดุช่วยขับเคลื่อนประสิทธิภาพของ IK กรอบโพลีคาร์บอเนต (PC) มีความทนทานต่อแรงกระแทกและความเสถียรต่อรังสี UV ดีเยี่ยม แต่อาจไวต่อตัวทำละลายบางชนิดและอาจมีสีเหลืองเมื่อได้รับรังสี UV เป็นเวลานานในบางสูตร โพลีเอสเตอร์เสริมใยแก้ว (GRP) ผสมผสานความทนทานต่อแรงกระแทกสูงเข้ากับความทนทานต่อสารเคมี และพบได้ทั่วไปในโรงงานเคมีและการใช้งานทางทะเล กรอบอลูมิเนียมหล่อขึ้นรูปมีความแข็งแรงเชิงกลและการกระจายความร้อนที่ดีเยี่ยม แต่เพิ่มน้ำหนักและไวต่อการกัดกร่อนของกัลวานิกหากต่อสายดินไม่ถูกต้องหรือใช้โลหะที่แตกต่างกันเป็นตัวยึด สำหรับการใช้งานกล่องปลั๊กไฟกันน้ำในสภาพแวดล้อมชายฝั่งหรือนอกชายฝั่ง ฮาร์ดแวร์สแตนเลสและตัวเครื่องที่ไม่ใช่โลหะมีการผสมผสานที่ดีที่สุดของการป้องกันการกัดกร่อนและความทนทานทางกล

วิธีการติดตั้งยังส่งผลต่อความสมบูรณ์ทางกลด้วย กล่องที่ติดตั้งบนพื้นผิวซึ่งยึดด้วยแผ่นด้านหลังเท่านั้นจะเสี่ยงต่อแรงงัดหากดึงสายเคเบิลหนักไปทางด้านข้าง จุดยึด (ไม่ใช่วัสดุของกล่องหุ้ม) จะกลายเป็นโหมดความล้มเหลว การระบุกรอบหุ้มที่มีหน้าแปลนติดตั้งในตัวและการใช้ตัวยึด M8 หรือใหญ่กว่านั้นในพื้นผิวแข็ง (ไม่ใช่แผ่นยิปซั่มหรือแผ่นบาง) ช่วยปรับปรุงความยืดหยุ่นในโลกแห่งความเป็นจริงได้อย่างมาก

โหลดบาลานซ์และการกำหนดเฟสในสามเฟส กล่องรวมซ็อกเก็ต

กล่องรวมซ็อกเก็ตที่จ่ายช่องจ่ายไฟแบบเฟสเดียวหลายช่องจากตัวรับแบบสามเฟสจำเป็นต้องมีการกำหนดเฟสโดยเจตนาเพื่อหลีกเลี่ยงการโอเวอร์โหลดที่เป็นกลางและความไม่สมดุลของแรงดันไฟฟ้า ในระบบสามเฟสที่มีความสมดุลในอุดมคติ กระแสไฟที่เท่ากันในแต่ละเฟสหมายความว่าตัวนำที่เป็นกลางมีกระแสไฟฟ้าเป็นศูนย์ ในทางปฏิบัติ ช่องจ่ายไฟไม่ได้โหลดเท่ากัน และกระแสไฟที่เป็นกลางที่เกิดขึ้นอาจมีปริมาณมาก จนถึงกระแสไฟเต็มเส้นในสภาวะที่ไม่สมดุลขั้นรุนแรง สิ่งนี้มีความเกี่ยวข้องอย่างยิ่งในการจ่ายพลังงานชั่วคราวสำหรับกิจกรรม สถานที่ก่อสร้าง และการผลิตภาพยนตร์ ซึ่งปริมาณไฟฟ้าไม่สามารถคาดเดาได้และมีการเปลี่ยนแปลงบ่อยครั้ง

วิธีการมาตรฐานสำหรับกล่องเต้ารับ 9 ช่องคือการกำหนดช่องจ่ายไฟสามช่องต่อเฟสในรูปแบบสลับกัน (L1, L2, L3, L1, L2, L3, L1, L2, L3) โดยมีป้ายกำกับชัดเจนที่แต่ละช่องจ่าย จากนั้นผู้ใช้จะได้รับคำสั่งให้กระจายโหลดกำลังสูงข้ามเฟส สำหรับไซต์ที่ทราบโปรไฟล์โหลด เช่น สายการผลิตที่เครื่องจักรเฉพาะทำงานที่จำนวนแอมแปร์ที่ทราบ การกำหนดเฟสควรได้รับการคำนวณล่วงหน้าและบันทึกไว้ในตารางการจำหน่าย กล่องปลั๊กไฟอุตสาหกรรมที่ให้บริการช่องจ่ายไฟ 16 A และ 32 A ผสมกัน ควรกำหนดช่องจ่ายไฟ 32 A ที่หนักกว่าในเฟสต่างๆ เพื่อป้องกันสถานการณ์เด่นในเฟสเดียว

การโหลดฮาร์มอนิกเป็นปัจจัยในการประนอม แหล่งจ่ายไฟแบบโหมดสวิตช์ ไดรฟ์ความถี่แปรผัน และไดรเวอร์ LED สร้างกระแสฮาร์มอนิกที่สามและกระแสฮาร์มอนิกสามเลนอื่นๆ ซึ่งแตกต่างจากกระแสความถี่พื้นฐานที่สมดุล ฮาร์โมนิกสามเท่าในระบบสามเฟสจะเพิ่มความเป็นกลางมากกว่าการยกเลิก ซึ่งเป็นปรากฏการณ์ที่สามารถสร้างกระแสไฟฟ้าที่เป็นกลางเกินกว่ากระแสเฟส แม้ว่าจะอยู่ในการติดตั้งที่ "สมดุล" ในนามก็ตาม สำหรับกล่องรวมเต้ารับที่ให้บริการอุปกรณ์อิเล็กทรอนิกส์ที่มีความเข้มข้นสูง ตัวนำที่เป็นกลางควรมีขนาด 1.5× ถึง 2× ของหน้าตัดตัวนำเฟส ไม่ใช่อัตราส่วนมาตรฐาน 1:1

การจัดการรายการเคเบิลและการบรรเทาความเครียดใน กล่องซ็อกเก็ตอุตสาหกรรม

รายการสายเคเบิลได้รับการระบุอย่างสม่ำเสมอในการจัดซื้อกล่องซ็อกเก็ตอุตสาหกรรม ระดับ IP ของตู้จะคงอยู่ก็ต่อเมื่อมีการปิดผนึกทางเข้าสายเคเบิลอย่างเหมาะสม แต่การติดตั้งจำนวนมากใช้วงแหวนยางทั่วไปหรือเปิดช่องน็อคที่ไม่ได้ใช้ทิ้งไว้ ซึ่งเอาชนะการป้องกันทางเข้าของกล่องได้ในทันที วิธีการที่ถูกต้องเกี่ยวข้องกับเคเบิลแกลนด์แบบเมตริกหรือแบบ PG ที่เลือกไว้สำหรับเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลจริง โดยที่ตัวต่อมจะถูกบิดตามข้อกำหนดของผู้ผลิตเพื่อบีบอัดวงแหวนซีลให้เท่ากันรอบๆ ปลอกหุ้มสายเคเบิล

การบรรเทาความเครียดเป็นฟังก์ชันที่แยกจากกันแต่เกี่ยวข้องกัน เคเบิลแกลนด์ที่มีการซีล IP ไม่จำเป็นต้องป้องกันความตึงตามแนวแกนไม่ให้ส่งผ่านไปยังขั้วต่อภายใน สายไฟขนาดใหญ่ในการติดตั้งภายนอกอาคารอาจมีการเคลื่อนไหวที่เกิดจากลม การหดตัวของความร้อนในสภาพอากาศหนาวเย็น และการดึงเชิงกลระหว่างการเชื่อมต่อและการถอดอุปกรณ์ หากไม่มีการคลายความเครียดที่เพียงพอ — ไม่ว่าจะผ่านกลไกการหนีบหรือผ่านแคลมป์สายเคเบิลแยกต่างหากภายในตัวเครื่อง การโหลดแบบวนจะถูกถ่ายโอนโดยตรงไปยังขั้วต่อสกรู ซึ่งจะค่อยๆ คลายการเชื่อมต่อและสร้างความต้านทานความร้อนที่จุดสิ้นสุด นี่เป็นโหมดความล้มเหลวที่ได้รับการบันทึกไว้ในอุปกรณ์จ่ายไฟชั่วคราวในสถานที่ก่อสร้างและกิจกรรมกลางแจ้งซึ่งมีการเปลี่ยนตำแหน่งสายเคเบิลบ่อยครั้ง

สำหรับกล่องกระจายเต้ารับอุตสาหกรรมกลางแจ้งที่มีสายเคเบิลทางเข้าด้านล่าง ให้พิจารณาผลกระทบเพิ่มเติมของการดูดซับของเส้นเลือดฝอย: น้ำที่ไหลลงมายังปลอกหุ้มสายเคเบิลสามารถถูกดึงเข้าไปในส่วนต่อของต่อมโดยการทำงานของเส้นเลือดฝอย โดยไม่คำนึงถึงระดับ IP ของต่อมหากสายเคเบิลเข้ามาจากด้านบนหรือที่มุมลงเล็กน้อยเข้าไปในกล่อง การระบุลูปแบบหยด โดยที่สายเคเบิลแขวนอยู่ใต้จุดเริ่มต้นก่อนจะขึ้นไปถึงต่อม เป็นวิธีปฏิบัติภาคสนามแบบง่ายๆ ที่จะกำจัดกลไกความล้มเหลวนี้โดยสิ้นเชิง เราออกแบบผลิตภัณฑ์กล่องกระจายเต้ารับอุตสาหกรรมกลางแจ้งของเราด้วยการกำหนดค่ารายการเคเบิลแบบ Drip-loop ที่ขึ้นรูปไว้ล่วงหน้าและตัวเลือกเพลตเพลทที่ทำเครื่องหมายไว้อย่างชัดเจนเพื่อรองรับการติดตั้งภาคสนามที่ถูกต้อง

การจ่ายไฟฟ้าชั่วคราว: ข้อกำหนดการปฏิบัติตามสถานที่ก่อสร้างสำหรับกล่องปลั๊กไฟอุตสาหกรรม

การจ่ายพลังงานไฟฟ้าชั่วคราวในสถานที่ก่อสร้างอยู่ภายใต้มาตรฐานเฉพาะนอกเหนือจากประมวลกฎหมายไฟฟ้าอุตสาหกรรมทั่วไป ในยุโรปใช้ IEC 60364-7-704 ในสหราชอาณาจักร BS 7375 และคำแนะนำที่เกี่ยวข้องใน BS EN 60439-4 ครอบคลุมถึงชุดประกอบการจัดจำหน่ายชั่วคราว มาตรฐานเหล่านี้กำหนดข้อกำหนดเกี่ยวกับการกำหนดค่ากล่องปลั๊กไฟอุตสาหกรรมที่นอกเหนือไปจากที่กล่องปลั๊กไฟทั่วไปตรงตามความต้องการ โดยทั่วไปข้อกำหนดที่สำคัญได้แก่:

• การป้องกัน RCD ที่บังคับ บนเต้ารับทั้งหมด โดยมีความไว 30 mA สำหรับเต้ารับสูงสุด 32 A สำหรับการจัดหาเครื่องมือช่างแบบพกพา
• IP44 ขั้นต่ำ สำหรับเปลือกหุ้มทั้งหมดที่ใช้กลางแจ้งหรือในสถานที่ที่มีหลังคาคลุมแต่ไม่มีหลังคา การเพิ่มเป็น IP55 หรือสูงกว่าในพื้นที่แปรรูปแบบเปียกหรือใกล้กับระบบฉีดน้ำจากการทำงานคอนกรีตและการฉาบปูน
• ลดแรงดันไฟฟ้าต่ำ (110V CTE) อุปกรณ์จ่ายสำหรับเครื่องมือไฟฟ้าแบบมือถือตามข้อกำหนดเฉพาะของยุโรปและสหราชอาณาจักร โดยต้องใช้เอาต์พุตของหม้อแปลงสายดินแบบต๊าปตรงกลางและช่องเสียบ IEC 60309 สีเหลืองโดยเฉพาะ เพื่อป้องกันการเชื่อมต่อข้ามกับแหล่งจ่ายไฟ 230V
• การป้องกันกระแสเกิน ที่หรือก่อนแต่ละช่องเสียบเพื่อจำกัดพลังงานข้อผิดพลาดและความเสียหายของสายเคเบิลในกรณีที่เครื่องมือหรือสายเคเบิลขัดข้อง
• การตรวจสอบและทดสอบเป็นประจำ กำหนดการ - โดยปกติทุกๆ 3 เดือนสำหรับอุปกรณ์ในสถานที่ก่อสร้าง - โดยมีการเก็บบันทึกและอุปกรณ์ที่ถูกถอดออกจากการใช้งานหากไม่ผ่านการทดสอบความต้านทานของฉนวนหรือการทดสอบเวลาตอบสนองของ RCD

กล่องปลั๊กไฟกันน้ำสำหรับใช้ในสถานที่ก่อสร้างควรได้รับการตรวจสอบตามมาตรฐานแห่งชาติที่ใช้บังคับสำหรับประเทศโครงการ เนื่องจากข้อกำหนดแตกต่างกันอย่างมาก Zhejiang Mingtuo จัดทำเอกสารเฉพาะโครงการและการสนับสนุนการตรวจสอบการปฏิบัติตามข้อกำหนดสำหรับลูกค้าในการจัดหาอุปกรณ์กระจายปลั๊กไฟสำหรับสัญญาก่อสร้างระหว่างประเทศ
