ความรู้อุตสาหกรรม

จริงๆ แล้ว IP66 มีความหมายอย่างไรกับกล่องปลั๊กไฟอุตสาหกรรม — และเหตุใดจึงมีความสำคัญบนไซต์งาน

ระดับ IP (Ingress Protection) เป็นไปตามมาตรฐาน IEC 60529 และประกอบด้วยตัวเลขสองหลัก: หลักแรกครอบคลุมการซึมของอนุภาคของแข็ง ส่วนที่สองครอบคลุมการซึมผ่านของของเหลว IP66 หมายถึงการกันฝุ่นโดยสิ้นเชิง (6) และการป้องกันการฉีดน้ำอันทรงพลังจากทุกทิศทาง (6) — การผสมผสานที่ทำให้เป็นหนึ่งในการจัดระดับที่ใช้งานได้จริงที่สุดสำหรับสภาพแวดล้อมกลางแจ้งและอุตสาหกรรมแบบเปิดโล่ง

สำหรับก กล่องซ็อกเก็ตกันน้ำด้านหลังโลหะ ติดตั้งที่สถานที่ก่อสร้าง ท่าเทียบเรือ หรือทางเข้าอุโมงค์ ระดับ IP66 ไม่เกินข้อกำหนด ฝนที่เกิดจากลม การทำความสะอาดอุปกรณ์ด้วยแรงดันสูงในบริเวณใกล้เคียง และคอนกรีตละเอียดหรือฝุ่นแร่เป็นสภาวะปกติในการตั้งค่าเหล่านี้ ระดับที่ต่ำกว่า เช่น IP44 (ป้องกันน้ำกระเซ็น กันฝุ่นบางส่วน) จะทำให้สายไฟภายในและพื้นผิวสัมผัสมีความเสี่ยงเมื่อเวลาผ่านไป

ผลกระทบเชิงปฏิบัติที่สำคัญของ IP66 สำหรับกล่องซ็อกเก็ต:

• วัสดุปะเก็นและการออกแบบการบีบอัดมีความสำคัญ — ซีลที่เสื่อมสภาพเป็นสาเหตุที่พบบ่อยที่สุดของความล้มเหลวในการจัดอันดับ IP ในภาคสนาม ตรวจสอบว่าผลิตภัณฑ์ใช้ปะเก็นนีโอพรีนหรือ EPDM สำหรับการหมุนเวียนของรังสียูวีและอุณหภูมิ
• ต่อมสายเคเบิลต้องได้รับการจัดอันดับแยกกันเพื่อรักษาระดับ IP ของตู้ กล่อง IP66 ที่ติดตั้งรายการเคเบิลแบบไม่มีปะเก็นจะไม่ใช่ IP66 อีกต่อไป .
• ฝาปิดแบบบานพับที่มีกลไกการล็อคตรงกลางจะยึดซีลไว้ภายใต้แรงกดได้ดีกว่าการปิดแบบแม่เหล็กหรือแบบเสียดสี
• ตรวจสอบความสมบูรณ์ของ IP อีกครั้งหลังการแก้ไขฟิลด์ใดๆ — การตัดการน็อคเอาท์เพิ่มเติมหรือต่อมทดแทนจะรีเซ็ตภาระการปฏิบัติตามข้อกำหนดให้กับผู้ติดตั้ง

กล่องซอคเก็ตกันน้ำด้านหลังโลหะของเราได้รับการทดสอบและรับรองตามมาตรฐาน IP66 พร้อมด้วยปะเก็นขอบ EPDM และเพลตกันรั่วที่ติดตั้งไว้ล่วงหน้า ดังนั้นผู้รับเหมาจึงไม่จำเป็นต้องคาดเดาการปฏิบัติตามข้อกำหนดภาคสนามอีก

แผ่นรองหลังเหล็กชุบสังกะสีกับสแตนเลส: การเลือกโลหะที่เหมาะสมกับสิ่งแวดล้อม

แผ่นโลหะด้านหลังในกล่องปลั๊กไฟกันน้ำทำหน้าที่สองอย่าง: ความแข็งแกร่งของโครงสร้างที่ทนทานต่อแรงกระแทกและการเสียรูป และการอ้างอิงการต่อลงดิน/การต่อประสานสำหรับชุดสายไฟภายใน การเลือกใช้โลหะส่งผลต่ออายุการใช้งานอย่างมากขึ้นอยู่กับสภาพแวดล้อมในการติดตั้ง

สำหรับสถานที่ก่อสร้างภายในและการใช้งานอุโมงค์ แผ่นรองหลังเหล็กชุบสังกะสีมีอัตราส่วนต้นทุนต่อความทนทานที่ดีที่สุด . การติดตั้งท่าเรือและนอกชายฝั่ง หรือสภาพแวดล้อมใดๆ ที่มีสเปรย์เกลือหรือสารเคมีทำความสะอาด รับประกันการอัพเกรดเป็นสแตนเลส เราเสนอทั้งสองทางเลือกและสามารถให้คำแนะนำตามการจัดประเภทสถานที่เฉพาะของคุณ เพียงแบ่งปันเขตสิ่งแวดล้อมแล้วเราจะแนะนำตามนั้น

อัตรากระแสไฟของซ็อกเก็ตอุตสาหกรรม: การจับคู่การกำหนดค่า 16A, 32A และ 63A กับข้อกำหนดในการโหลด

การเลือกพิกัดกระแสไฟที่ไม่ถูกต้องสำหรับเต้ารับทางอุตสาหกรรมถือเป็นหนึ่งในข้อผิดพลาดที่พบบ่อยและมีค่าใช้จ่ายสูงในการวางแผนการจ่ายพลังงานชั่วคราวหรือถาวร ปลั๊กไฟขนาดเล็กเกินไปทำให้เกิดการสะดุดสะดุดและเกิดความร้อนสูงเกินไปเมื่อสัมผัส ซ็อกเก็ตขนาดใหญ่ทำให้เกิดค่าใช้จ่ายที่ไม่จำเป็น และในการกำหนดค่าบางอย่าง อาจเกิดความรู้สึกปลอดภัยที่ผิดพลาด หากการป้องกันอัปสตรีมไม่ตรงกัน

วิธีอ่านข้อกำหนดการโหลดก่อนระบุ

• โหลดตัวต้านทาน (เครื่องทำความร้อน แสงสว่าง): กระแสไฟฟ้าที่กำหนดคือกระแสไฟฟ้าที่ใช้งานโดยประมาณ เครื่องทำความร้อนขนาด 3kW, 230V ดึง ~ 13A - ช่องเสียบ 16A เหมาะสม
• โหลดมอเตอร์ (ปั๊ม คอมเพรสเซอร์ สายพานลำเลียง): กระแสไฟฟ้าเริ่มต้นสามารถเป็น 5–7× กระแสไฟที่กำหนดได้นานถึงหลายวินาที มอเตอร์สามเฟสพิกัด 7.5kW / 400V ดึง ~15A กำลังทำงาน แต่อาจดึง 75–90A เมื่อสตาร์ท ปลั๊กไฟ 32A รองรับการโหลดอย่างต่อเนื่อง เบรกเกอร์อัปสตรีมจะต้องจัดการกับการไหลเข้า
• อุปกรณ์เชื่อม : รอบการทำงานมีความสำคัญมากกว่าการดึงสูงสุด ปลั๊กไฟ 63A เป็นมาตรฐานสำหรับช่างเชื่อม MIG/TIG มืออาชีพในสถานที่ก่อสร้าง หน้าที่ไม่ต่อเนื่องหมายความว่าสายเคเบิลและเต้ารับไม่ค่อยเห็นโหลดเต็มที่อย่างต่อเนื่อง

การกำหนดค่าพิน IEC 60309 และการคีย์ทางกายภาพ

เต้ารับอุตสาหกรรมในระดับนี้เป็นไปตาม IEC 60309 (มาตรฐาน CEE) โดยที่ สีและตำแหน่งพินเข้ารหัสแรงดันไฟฟ้าและพิกัดกระแส การป้องกันการเชื่อมต่อที่ไม่ถูกต้องทางกายภาพ:

• สีเหลือง (110V), สีน้ำเงิน (230V เฟสเดียว), สีแดง (400V 3 เฟส) — สีนี้เป็นการตรวจสอบที่ไซต์งานครั้งแรกก่อนการทดสอบทางไฟฟ้า
• รอยบาก (ตำแหน่ง h) บ่งชี้แรงดันไฟฟ้า ตำแหน่งชั่วโมงที่แตกต่างกันจะป้องกันไม่ให้เสียบปลั๊ก 110V เข้ากับเต้ารับ 230V เป็นต้น

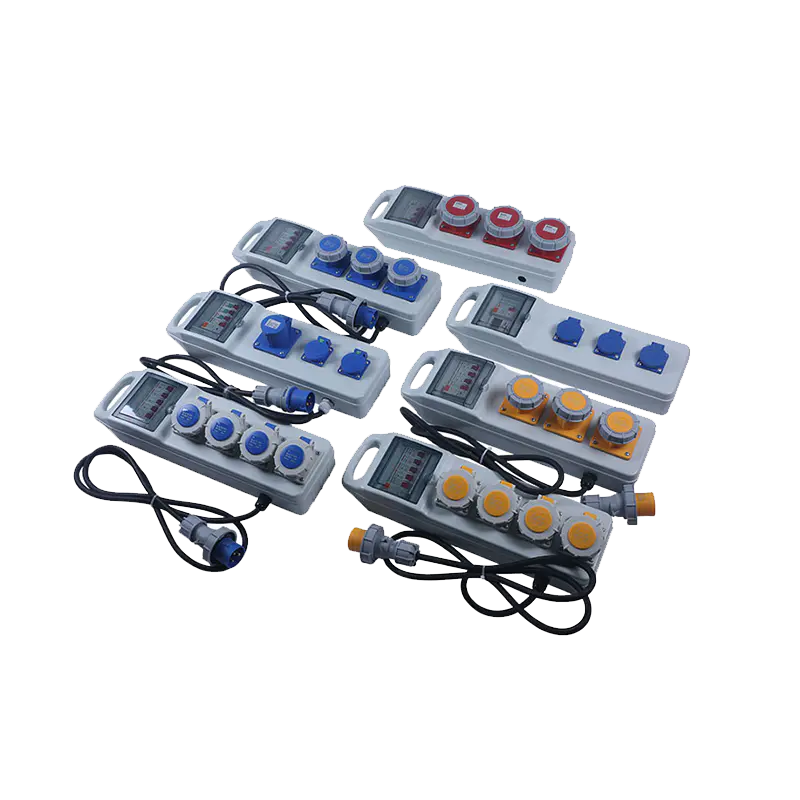

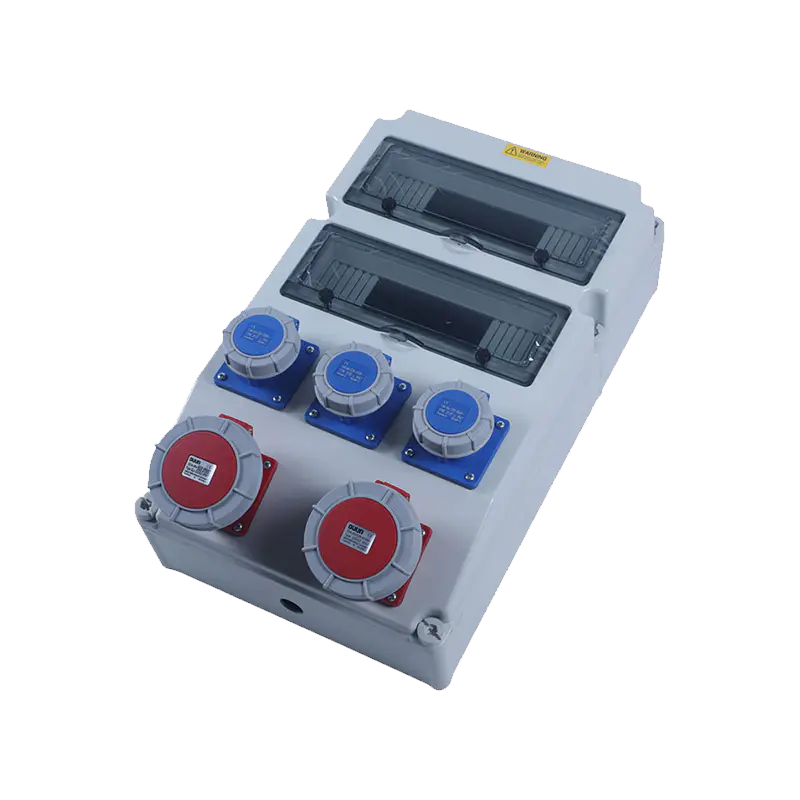

• กล่องปลั๊กไฟด้านหลังโลหะของเรารองรับการกำหนดค่าแบบเดี่ยวหรือหลายแก๊งโดยรวมพิกัดที่แตกต่างกันไว้ในตู้เดียว ซึ่งมีประโยชน์สำหรับห้องโรงงานหรือช่องอุปกรณ์ที่มีการบรรทุกหลายประเภทจากจุดกระจายเดียว

รูปแบบการเดินสายไฟภายในและการจัดการความร้อนภายในกล่องเต้ารับแบบปิด

A กล่องซ็อกเก็ตกันน้ำด้านหลังโลหะ เป็นสภาพแวดล้อมแบบปิด ความร้อนที่เกิดจากตัวนำและความต้านทานการสัมผัสมีเส้นทางการกระจายที่จำกัดซึ่งแตกต่างจากถาดเคเบิลแบบเปิดหรือรางสายไฟ สิ่งนี้มีผลกระทบโดยตรงต่อขนาดสายเคเบิลและรูปแบบการเดินสายไฟที่มักถูกประเมินต่ำไปในการติดตั้งภาคสนาม

การลดพิกัดสายเคเบิลภายในเปลือกหุ้ม

IEC 60364 และมาตรฐานระดับชาติที่เทียบเท่ากำหนดให้ลดพิกัดความสามารถในการรองรับกระแสไฟ (CCC) เมื่อมีการมัดรวมหรือปิดสายเคเบิล สายเคเบิลที่มีพิกัดกระแสไฟ 32A ในอากาศอิสระอาจต้องลดพิกัดลงเหลือ 24–27A ภายในกล่องปิด ขึ้นอยู่กับจำนวนตัวนำที่โหลดและอุณหภูมิโดยรอบ การเพิกเฉยต่อสิ่งนี้ถือเป็นปัญหาด้านการปฏิบัติตามข้อกำหนดและความเสี่ยงด้านความร้อน

กฎการปฏิบัติสำหรับการเดินสายไฟในกล่อง:

1. ใช้ขนาดหน้าตัดของสายเคเบิลเพิ่มขึ้นเมื่อกำหนดเส้นทางตัวนำไฟฟ้าที่โหลดมากกว่าสามตัวภายในกล่องหุ้ม — เช่น ย้ายจาก 4 มม.² ไปเป็น 6 มม.² สำหรับวงจร 32A ในกล่องหลายซ็อกเก็ต
2. หลีกเลี่ยงการขดสายไฟส่วนเกินภายในกล่อง สายเคเบิลขนาด 6 มม.² ขดแน่นหนา 2 ม. สร้างความร้อนเพิ่มเติมที่วัดได้ภายใต้ภาระเต็มที่
3. วางตำแหน่งช่องเสียบรับน้ำหนักสูงกว่า (63A) ที่ด้านล่างของกล่องหุ้มซึ่งมีการแบ่งชั้นความร้อนต่ำกว่า และเดินส่วนหางไปยังแผงขั้วต่อโดยตรงที่สุดเท่าที่จะเป็นไปได้
4. ตรวจสอบค่าแรงบิดในการขันขั้วต่อ — การเชื่อมต่อที่หลวมเป็นสาเหตุหลักของฮอตสปอตในกล่อง ขั้วต่อปลั๊กไฟอุตสาหกรรมส่วนใหญ่ระบุ 2.5–4 Nm; ใช้ไขควงทอร์คที่ปรับเทียบแล้ว

แผงด้านหน้าสารหน่วงไฟและภาชนะบรรจุควบคุมความร้อน

แผงด้านหน้าพลาสติกทนไฟบนกล่องปลั๊กไฟด้านหลังที่เป็นโลหะไม่ได้เป็นเพียงช่องทำเครื่องหมายตามข้อบังคับเท่านั้น ในกรณีที่สายไฟเกิดข้อผิดพลาดหรือเกิดอาร์คภายในตู้ แผงด้านหน้าพิกัด V-0 (UL 94) จะดับเองภายใน 10 วินาที และจะไม่แพร่กระจายเปลวไฟไปยังพื้นผิวที่อยู่ติดกัน ซึ่งเป็นปัจจัยสำคัญเมื่อติดตั้งกล่องปลั๊กไฟบนแผงไม้ ถาดสายเคเบิล หรือภายในอาคารชั่วคราว ตรวจสอบว่าวัสดุแผงด้านหน้ามีการจัดระดับ UL 94 V-0 หรือเทียบเท่า IEC 60695-11-10 ที่ประกาศไว้ ไม่ใช่เพียงคำกล่าวอ้างทั่วไปเกี่ยวกับ "การทนไฟ"

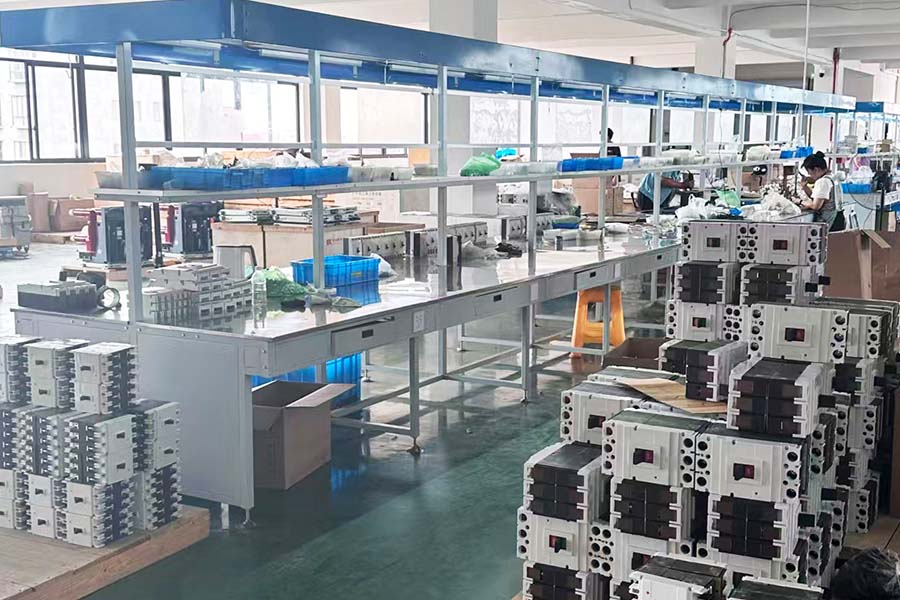

ด้วยห่วงโซ่การผลิตที่สมบูรณ์ของเรา — ตั้งแต่การประมวลผลส่วนประกอบไปจนถึงการประกอบขั้นสุดท้ายภายใต้การจัดการ 7S — เราควบคุมทั้งการผลิตแผ่นรองด้านหลังและการขึ้นรูปแผงด้านหน้าภายในองค์กร ซึ่งหมายความว่าข้อกำหนดคุณสมบัติสารหน่วงไฟจะถูกนำไปใช้และตรวจสอบในการผลิต แทนที่จะสันนิษฐานจากเอกสารข้อมูลของซัพพลายเออร์รายย่อย
