Name: VD4 12kV เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารแรงดันปานกลาง, 630A–1250A
Rating: 5 (99 reviews)

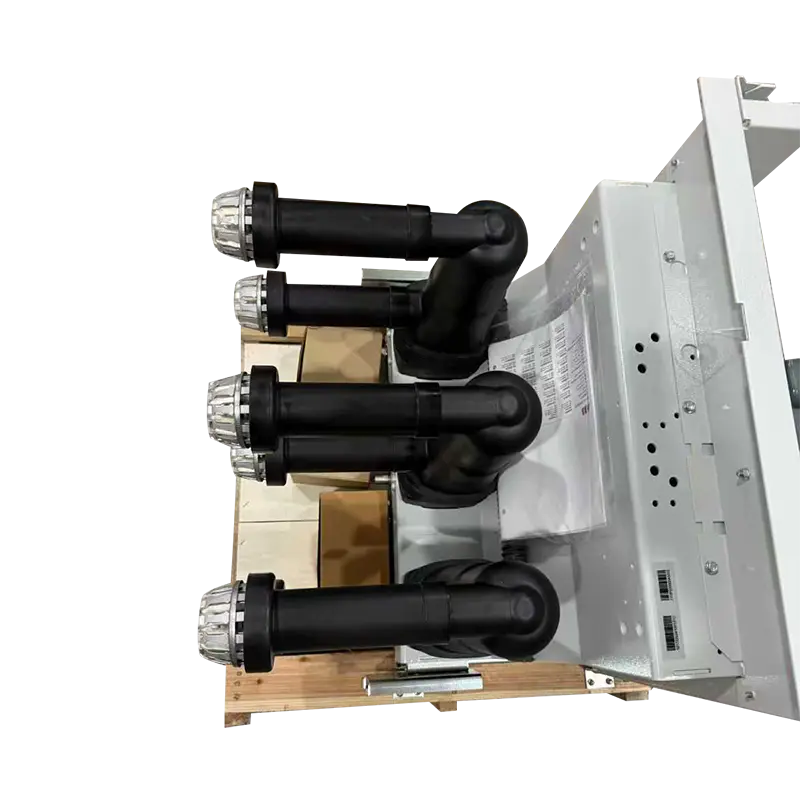

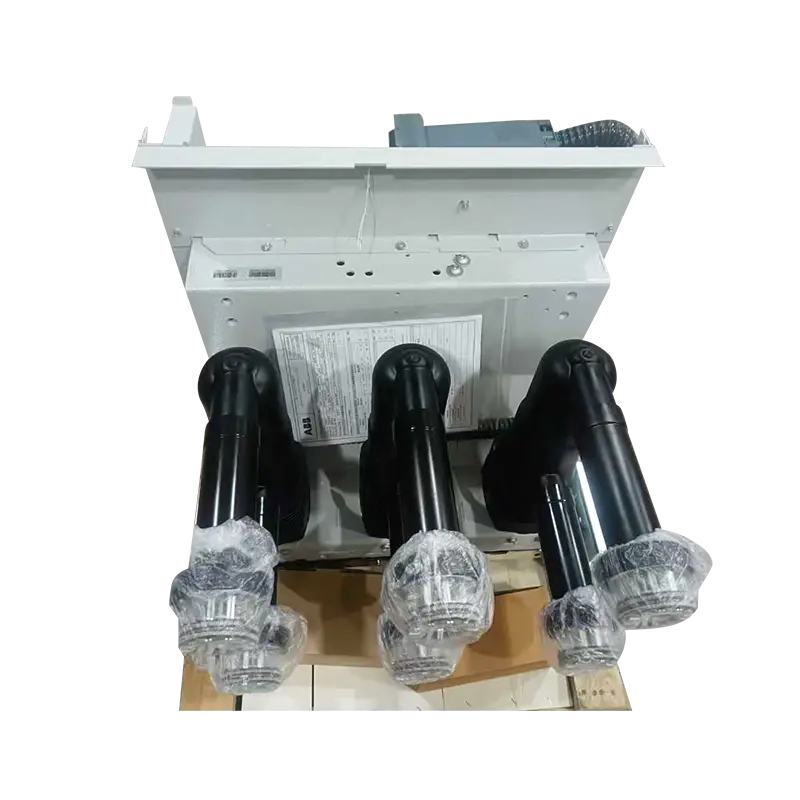

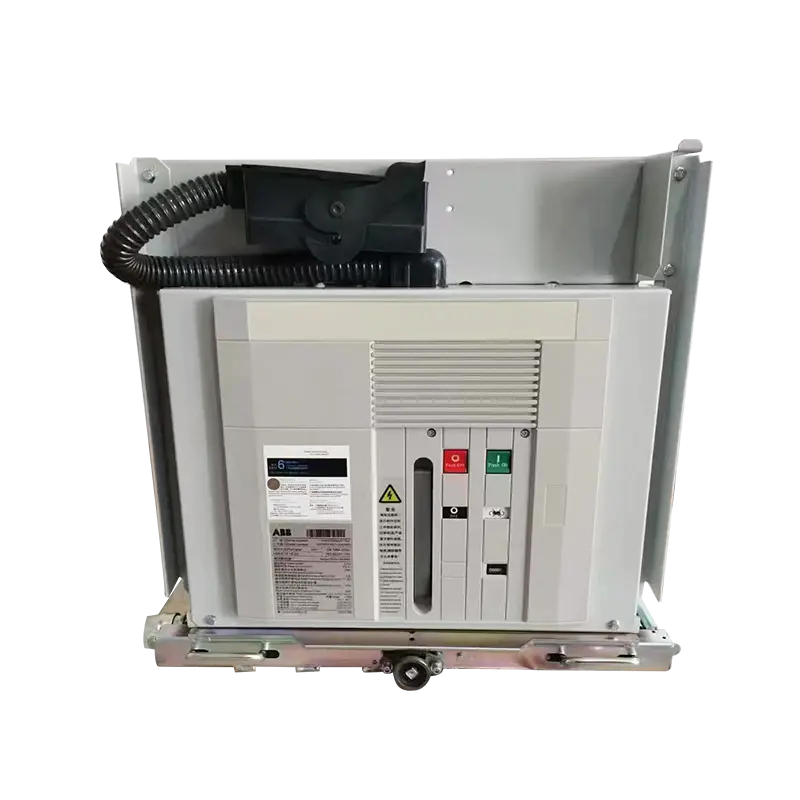

VD4 12kV เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารแรงดันปานกลาง, 630A–1250A

คำอธิบาย:

เครื่องตัดวงจรสุญญากาศ (VCB) MINGTUO VD4 12kV เป็นเบรกเกอร์ภายในอาคารแรงดันไฟฟ้าปานกลาง ออกแบบมาเพื่อให้การป้องกันและการควบคุมที่แม่นยำสำหรับระบบไฟฟ้ากระแสสลับสามเฟสที่ทำงานที่ 50Hz โดยมีแรงดันไฟฟ้าที่กำหนดตั้งแต่ 3.6kV ถึง 12kV รองรับกระแสไฟพิกัดตั้งแต่ 630A ถึง 1250A เบรกเกอร์นี้เหมาะสำหรับการติดตั้งสวิตช์เกียร์ภายในอาคารในสถานีย่อย โรงงานอุตสาหกรรม และระบบจำหน่ายไฟฟ้าเชิงพาณิชย์ ด้วยการใช้เทคโนโลยีตัวขัดขวางสุญญากาศขั้นสูง ช่วยให้มั่นใจได้ถึงการหยุดชะงักของข้อผิดพลาดอย่างรวดเร็ว ความน่าเชื่อถือในการปฏิบัติงาน และความปลอดภัยในระยะยาว

การใช้งาน:

แผงสวิตช์เกียร์แรงดันปานกลางในร่ม

โรงงานอุตสาหกรรมที่ต้องการการป้องกัน MV ที่เชื่อถือได้

โครงสร้างพื้นฐานเชิงพาณิชย์ รวมถึงโรงพยาบาล สนามบิน และศูนย์ข้อมูล

ระบบที่ต้องการการทำงานบ่อยครั้งและโซลูชันที่ต้องบำรุงรักษาต่ำ

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

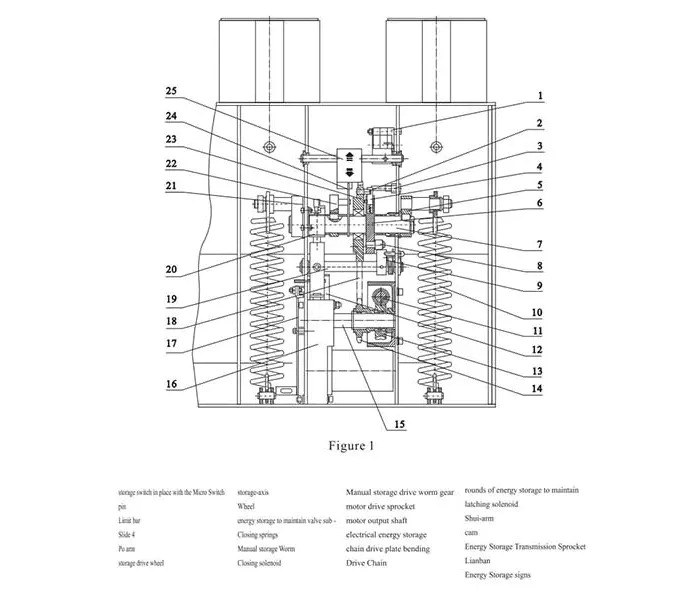

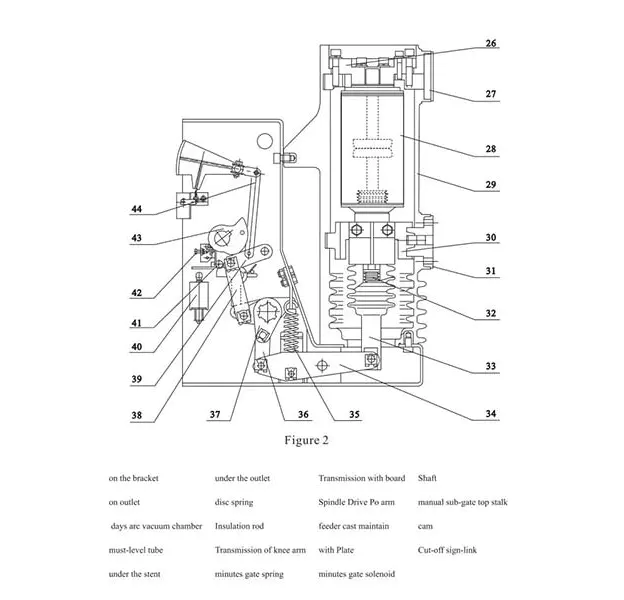

VCB Composition

ภายใต้สภาวะปกติ หน้าสัมผัสหลักยังคงปิดอยู่เพื่อให้กระแสไหลได้อย่างต่อเนื่อง เมื่อตรวจจับกระแสเกินหรือการลัดวงจร กลไกสปริงจะแยกหน้าสัมผัสอย่างรวดเร็ว ทำให้เกิดส่วนโค้งที่อยู่ภายในตัวขัดขวางสุญญากาศ ส่วนโค้งถูกระบายความร้อนและดับลง แยกวงจรที่ผิดพลาดได้อย่างปลอดภัย และป้องกันความเสียหายต่ออุปกรณ์ดาวน์สตรีม สิ่งนี้ทำให้มั่นใจได้ถึงความน่าเชื่อถือในการดำเนินงานสูงและความต้องการการบำรุงรักษาขั้นต่ำ

อุปกรณ์เสริมสำหรับผลิตภัณฑ์

Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact
Main Product
Insulating Cylinder
Vaccum Tube

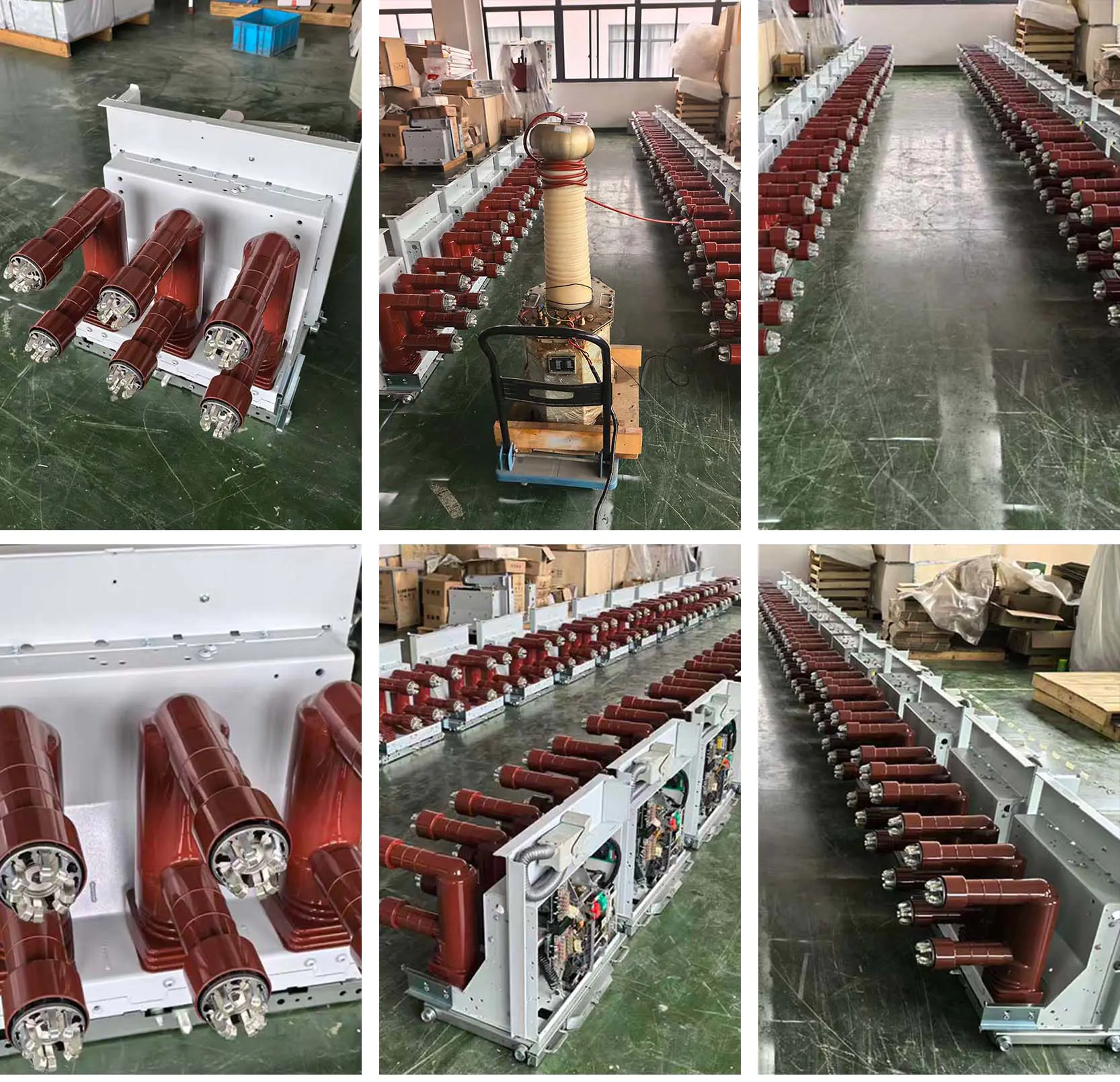

Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

เพื่อให้มั่นใจในความปลอดภัยในการขนส่ง ผลิตภัณฑ์เครื่องใช้ไฟฟ้าของเราจึงถูกส่งออกในลังไม้เสริมแรง ลังผ่านการอบชุบด้วยความร้อนและมีเครื่องหมาย ISPM-15 ช่วยให้ผ่านพิธีการศุลกากรได้อย่างรวดเร็ว การออกแบบฐานที่ยกขึ้นช่วยให้การทำงานของรถยกสะดวกขึ้น ในขณะที่การยึดที่ดูดซับแรงกระแทกภายในช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะอยู่ในสภาพสมบูรณ์ ลังภายนอกทั้งหมดมีป้ายกำกับชัดเจนและสอดคล้องกับมาตรฐานการขนส่งระหว่างประเทศ

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

ไม่	รายการ	หน่วย	นับมูลค่า
1	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	-	12 24 35
2	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ (short-term frequency tolerance 1min)	กิโลโวลต์	42
3	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ tolerance lightning shocks peak	-	75
4	ความถี่ที่กำหนด	เฮิรตซ์	50
5	จัดอันดับปัจจุบัน	A	630、1250
			630、1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	พิกัดกระแสไฟลัดวงจรเปิด	เคเอ	20/25、31.5、40
7	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ short tolerance	เคเอ	20/25、31.5、40
8	จัดอันดับระยะเวลาสั้น ๆ	s	4
9	จัดอันดับปัจจุบัน peak tolerance	เคเอ	50/63、80、100
10	พิกัดกระแสลัดวงจรปิด	เคเอ	50/63、80、100
11	ความทนทานต่อแรงดันไฟฟ้าความถี่วงจรทุติยภูมิ 1 นาที)	V	2000
12	ตัวเก็บประจุแบบ singleback ที่ได้รับการจัดอันดับจะกำหนดกระแสวงจรเปิด	A	630/400 (40เคเอ 800/400)
13	ตัวเก็บประจุพิกัดกำหนดกระแสปิด	เคเอ	12.5 (ความถี่ไม่เกิน 1,000Hz)
14	เวลาเบรก-เบรก (พิกัดแรงดันไฟฟ้า)	นางสาว	≤50
15	เวลาป้อน (แรงดันไฟฟ้า)	นางสาว	≤100
16	ชีวิตเครื่องกล	-	20000
17	จัดอันดับปัจจุบัน open circuit times (life)	การสลับ	20000
18	พิกัดกระแสลัดวงจรเปิดวงจร	-	50(40kA≤30)
19	หน้าสัมผัสแบบไดนามิกและแบบคงที่ช่วยให้มีความหนาในการสึกหรอ	มม	3
20	เครื่องป้อนแรงดันไฟฟ้าที่ใช้งานพิกัด	-	-
21	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ break-brake operations	V	เอซี110/220 ดีซี110/220
22	แรงดันไฟฟ้าที่กำหนดของมอเตอร์จัดเก็บ	-	-
23	อัตรากำลังมอเตอร์จัดเก็บ	W	70
24	เวลาจัดเก็บ	s	≤10
25	ระยะการเปิดหน้าสัมผัส	มม	11 ± 1
26	สุดยอดทริป	-	3.5 ± 0.5
27	ปิดเวลาตีกลับผู้ติดต่อ	นางสาว	≤240(A≤3)
28	จุดสามเฟส ปิดในระยะต่างๆ ของการมีเพศสัมพันธ์	-	≤2
29	ความเร็วประตูเฉลี่ย (หน้าสัมผัสแยก-6 มม.)	เมตร/วินาที	0.9–1.2
30	ความเร็วในการปิดโดยเฉลี่ย (การปิดหน้าสัมผัส 6 มม.)	เมตร/วินาที	0.5–0.8
31	ความต้านทานวงจรไฟฟ้าชั้นนำ	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	คอนแทคเตอร์ป้อนแรงดันสัมผัส	N	2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA)
33	ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	-	คะแนน - 0.3 วินาที - และคะแนน 180 - และ -
