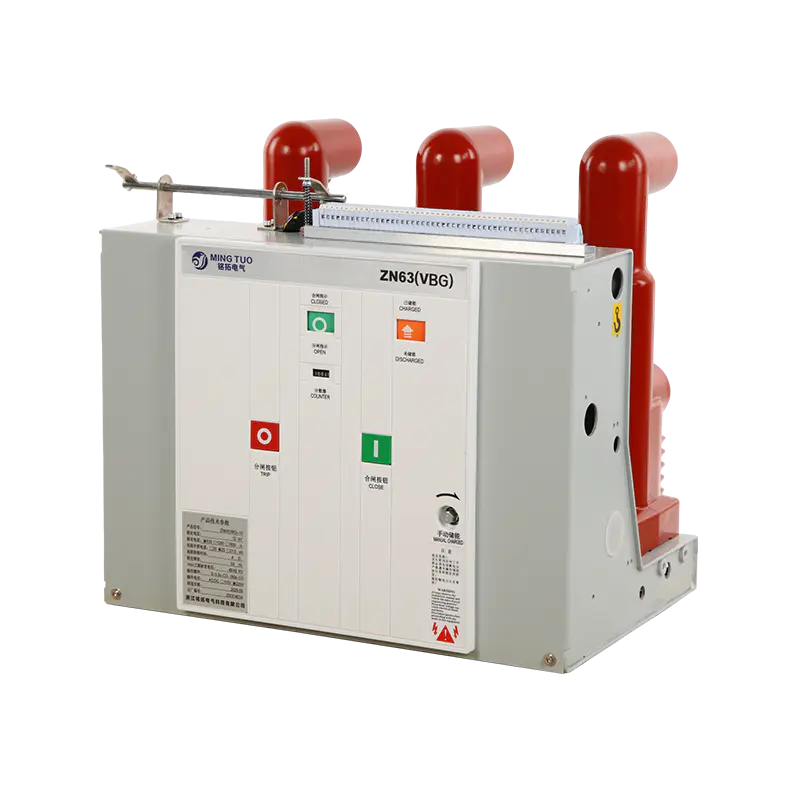

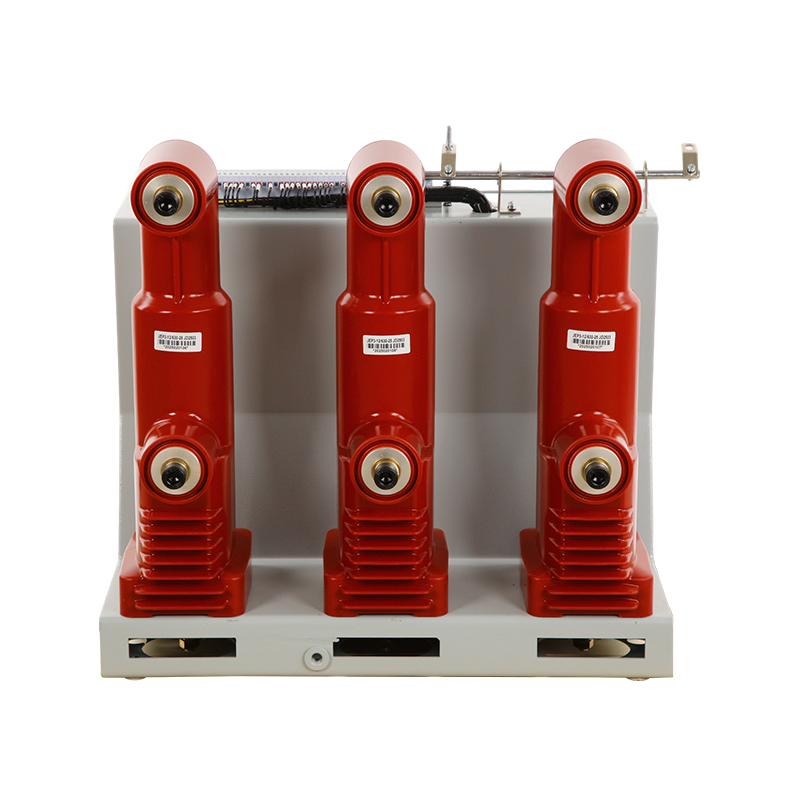

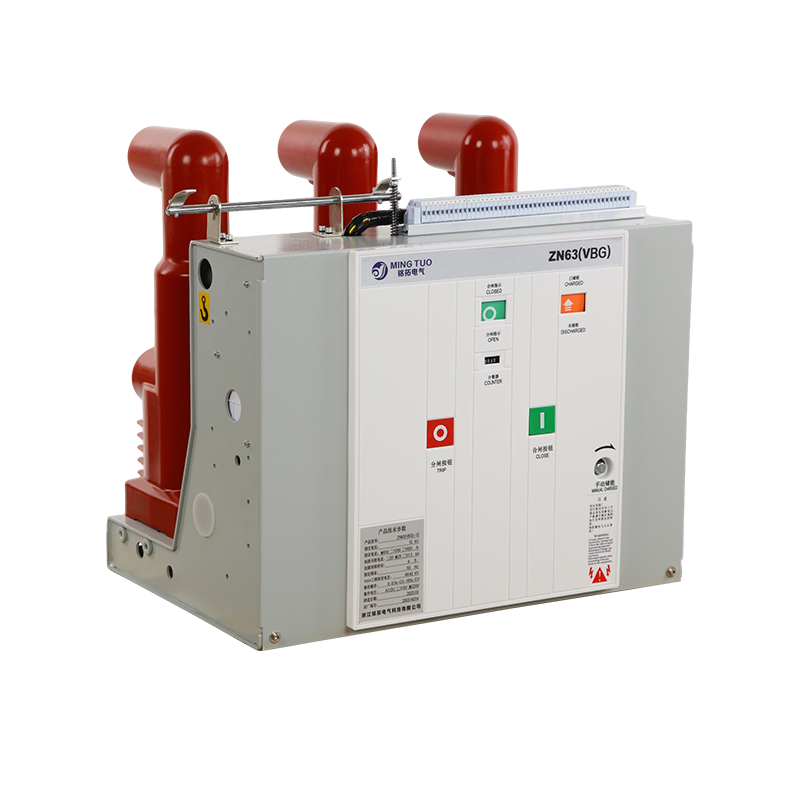

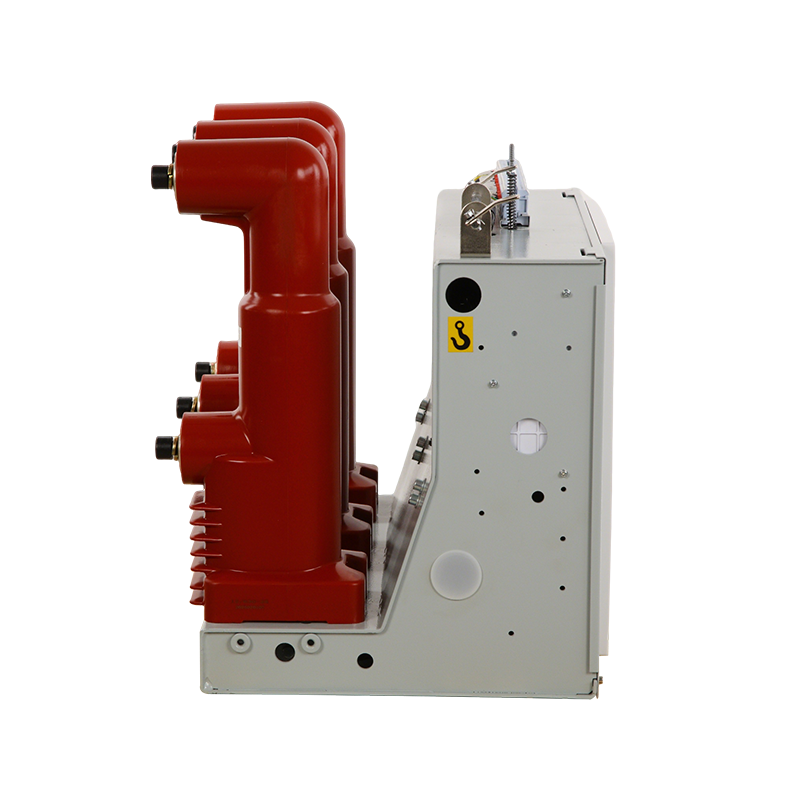

Name: VS1 12kV เซอร์กิตเบรกเกอร์สุญญากาศแบบดึงออกในร่มแรงดันปานกลาง, 31.5kA
Rating: 5 (99 reviews)

VS1 12kV เซอร์กิตเบรกเกอร์สุญญากาศแบบดึงออกในร่มแรงดันปานกลาง, 31.5kA

คำอธิบาย:

เครื่องตัดวงจรสุญญากาศภายในอาคาร (VCB) MINGTUO 12kV ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานสวิตช์เกียร์แรงดันไฟฟ้าปานกลาง ให้การป้องกันและการควบคุมประสิทธิภาพสูงสำหรับระบบไฟฟ้าทางอุตสาหกรรม การพาณิชย์ และโครงสร้างพื้นฐาน เบรกเกอร์นี้ได้รับพิกัดกระแสไฟ 1250A เหมาะสำหรับการติดตั้งทั้งแบบยึดอยู่กับที่และแบบดึงออก โดยให้ความสามารถในการป้องกันข้อผิดพลาดที่แข็งแกร่ง อายุการใช้งานยาวนาน และคุณลักษณะด้านความปลอดภัยขั้นสูง การออกแบบที่กะทัดรัดและแยกส่วนช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ ขณะเดียวกันก็ทำให้ขั้นตอนการบำรุงรักษาและการติดตั้งง่ายขึ้น

เซอร์กิตเบรกเกอร์สุญญากาศภายในอาคารแรงดันปานกลางนี้นำเสนอโซลูชั่นที่สมบูรณ์สำหรับการกระจายพลังงานที่ปลอดภัย เชื่อถือได้ และมีประสิทธิภาพ การติดตั้งที่ยืดหยุ่น เทคโนโลยีการหยุดชะงักของสุญญากาศขั้นสูง อายุการใช้งานที่ยาวนาน และคุณสมบัติการป้องกันที่ครอบคลุม ทำให้เหมาะสำหรับการใช้งานโครงสร้างพื้นฐานทางอุตสาหกรรม เชิงพาณิชย์ และที่สำคัญที่หลากหลาย

การใช้งาน:

MINGTUO VCB เป็นส่วนประกอบสำคัญในระบบไฟฟ้าแรงดันปานกลาง ซึ่งให้ทั้งการควบคุมและการป้องกันในสถานการณ์ต่างๆ:

การผลิตไฟฟ้า:

การป้องกันเครื่องกำเนิดไฟฟ้าและการควบคุมเอาท์พุตในโรงไฟฟ้าพลังความร้อนและพลังน้ำ

บูรณาการกับระบบพลังงานแสงอาทิตย์และพลังงานลม

การจ่ายพลังงานเสริมสำหรับอุปกรณ์โรงงาน

เครือข่ายการส่งและการกระจายสินค้า:

การป้องกันเครื่องป้อนสถานีย่อยและหม้อแปลงไฟฟ้าระบบจำหน่าย

ยูนิตหลักแบบวงแหวนและการใช้งานสวิตช์เกียร์ภายในอาคาร

การแยกข้อผิดพลาดในการกระจายพลังงานในเมืองและอุตสาหกรรม

ระบบอุตสาหกรรม:

การปกป้องมอเตอร์ความจุสูงในเหล็กและโรงงานผลิต

การป้องกันหม้อแปลงและวงจรเรียงกระแสในโรงงานเคมี

การกระจายพลังงานไฟฟ้าใต้ดินและพื้นผิวในการทำเหมือง

โครงสร้างพื้นฐานและบริการสาธารณะ:

ระบบจ่ายไฟฉุดรถไฟและรถไฟใต้ดิน

การป้องกันพลังงานสำรองที่สนามบิน โรงพยาบาล และศูนย์ข้อมูล

สวนอุตสาหกรรมและการกระจายพลังงานอาคารพาณิชย์

สภาพแวดล้อมที่รุนแรงหรือพิเศษ:

ระบบไฟฟ้าแพลตฟอร์มนอกชายฝั่ง

การทำเหมืองในทะเลทรายและการติดตั้งสภาพอากาศที่รุนแรง

สถานีย่อยในพื้นที่สูงที่ต้องการเบรกเกอร์ที่แข็งแกร่งและเชื่อถือได้

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
VCB Composition

ภายใต้การทำงานปกติ หน้าสัมผัสหลักของเบรกเกอร์จะยังคงปิดอยู่ ทำให้กระแสไฟฟ้าไหลได้อย่างต่อเนื่อง ในระหว่างที่เกิดโอเวอร์โหลดหรือไฟฟ้าลัดวงจร กลไกทริปความร้อนหรือแม่เหล็กจะทำงาน กลไกสปริงช่วยให้แยกหน้าสัมผัสได้อย่างรวดเร็ว ทำให้เกิดส่วนโค้งไฟฟ้าที่ควบคุมได้ ส่วนโค้งนี้จะถูกส่งไปยังเครื่องขัดขวางสุญญากาศทันที ซึ่งจะถูกทำให้เย็น แบ่ง และดับลง กระบวนการนี้จะแยกส่วนที่ผิดพลาดออก ปกป้องอุปกรณ์ดาวน์สตรีม และป้องกันความเสียหายต่อระบบโดยรวม ผลลัพธ์ที่ได้คือการกำจัดข้อผิดพลาดที่รวดเร็ว การทำงานที่ปลอดภัย และข้อกำหนดในการบำรุงรักษาขั้นต่ำ

อุปกรณ์เสริมสำหรับผลิตภัณฑ์

Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube
1
2
_0010_a412801fb401b68fe4de3d978b4eaae4

Mechanical Characteristic Testing
Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
High Voltage Vacuum Circuit Breaker
VCB Composition
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
VCB Composition

เพื่อให้มั่นใจในความปลอดภัยในการขนส่ง ผลิตภัณฑ์เครื่องใช้ไฟฟ้าของเราจึงถูกส่งออกในลังไม้เสริมแรง ลังผ่านการอบชุบด้วยความร้อนและมีเครื่องหมาย ISPM-15 ช่วยให้ผ่านพิธีการศุลกากรได้อย่างรวดเร็ว การออกแบบฐานที่ยกขึ้นช่วยให้การทำงานของรถยกสะดวกขึ้น ในขณะที่การยึดที่ดูดซับแรงกระแทกภายในช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะอยู่ในสภาพสมบูรณ์ ลังภายนอกทั้งหมดมีป้ายกำกับชัดเจนและเป็นไปตามมาตรฐานการขนส่งระหว่างประเทศ

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

ไม่	รายการ	หน่วย	นับมูลค่า
1	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	-	12 24 35
2	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ (short-term frequency tolerance 1min)	กิโลโวลต์	42
3	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ tolerance lightning shocks peak	-	75
4	ความถี่ที่กำหนด	เฮิรตซ์	50
5	จัดอันดับปัจจุบัน	A	630、1250
			630、1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	พิกัดกระแสไฟลัดวงจรเปิด	เคเอ	20/25、31.5、40
7	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ short tolerance	เคเอ	20/25、31.5、40
8	จัดอันดับระยะเวลาสั้น ๆ	s	4
9	จัดอันดับปัจจุบัน peak tolerance	เคเอ	50/63、80、100
10	พิกัดกระแสลัดวงจรปิด	เคเอ	50/63、80、100
11	ความทนทานต่อแรงดันไฟฟ้าความถี่วงจรทุติยภูมิ 1 นาที)	V	2000
12	ตัวเก็บประจุแบบ singleback ที่ได้รับการจัดอันดับจะกำหนดกระแสวงจรเปิด	A	630/400 (40เคเอ 800/400)
13	ตัวเก็บประจุพิกัดกำหนดกระแสปิด	เคเอ	12.5 (ความถี่ไม่เกิน 1,000Hz)
14	เวลาเบรก-เบรก (พิกัดแรงดันไฟฟ้า)	นางสาว	≤50
15	เวลาป้อน (แรงดันไฟฟ้า)	นางสาว	≤100
16	ชีวิตเครื่องกล	-	20000
17	จัดอันดับปัจจุบัน open circuit times (life)	การสลับ	20000
18	พิกัดกระแสลัดวงจรเปิดวงจร	-	50(40kA≤30)
19	หน้าสัมผัสแบบไดนามิกและแบบคงที่ช่วยให้มีความหนาในการสึกหรอ	มม	3
20	เครื่องป้อนแรงดันไฟฟ้าที่ใช้งานพิกัด	-	-
21	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ break-brake operations	V	เอซี110/220 ดีซี110/220
22	แรงดันไฟฟ้าที่กำหนดของมอเตอร์จัดเก็บ	-	-
23	อัตรากำลังมอเตอร์จัดเก็บ	W	70
24	เวลาจัดเก็บ	s	≤10
25	ระยะการเปิดหน้าสัมผัส	มม	11 ± 1
26	สุดยอดทริป	-	3.5 ± 0.5
27	ปิดเวลาตีกลับผู้ติดต่อ	นางสาว	≤240(A≤3)
28	จุดสามเฟส ปิดในระยะต่างๆ ของการมีเพศสัมพันธ์	-	≤2
29	ความเร็วประตูเฉลี่ย (หน้าสัมผัสแยก-6 มม.)	เมตร/วินาที	0.9–1.2
30	ความเร็วในการปิดโดยเฉลี่ย (การปิดหน้าสัมผัส 6 มม.)	เมตร/วินาที	0.5–0.8
31	ความต้านทานวงจรไฟฟ้าชั้นนำ	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	คอนแทคเตอร์ป้อนแรงดันสัมผัส	N	2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA)
33	ลำดับการดำเนินงานที่ได้รับการจัดอันดับ	-	คะแนน - 0.3 วินาที - และคะแนน 180 - และ -
