ภาพรวมผลิตภัณฑ์
ตู้หุ้มฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมเป็นอุปกรณ์กระจายพลังงานในร่มและกลางแจ้งแบบบูรณาการแบบใหม่ที่ปราศจาก SF₆ พัฒนาโดย Mingtuo Electric มันละทิ้งก๊าซเรือนกระจกซัลเฟอร์เฮกซาฟลูออไรด์แบบดั้งเดิมและใช้อากาศแห้งหรือไนโตรเจนเป็นสื่อกลางในการเป็นฉนวนและดับอาร์กที่เป็นมิตรกับสิ่งแวดล้อม อุปกรณ์ตัดการเชื่อมต่อไฟฟ้าแรงสูง สวิตช์สายดิน เบรกเกอร์สุญญากาศ CT/PT และหน่วยการวัดและควบคุมทุติยภูมิ ทั้งหมดรวมอยู่ในถังแก๊สที่ปิดสนิท
อุปกรณ์นี้รองรับทั้งแหล่งจ่ายไฟเครือข่ายแบบวงแหวนและโหมดแหล่งจ่ายไฟเดี่ยวของเทอร์มินัล มีการใช้กันอย่างแพร่หลายในการปรับปรุงโครงข่ายไฟฟ้าในเมือง ชุมชนที่อยู่อาศัย พลาซ่าเชิงพาณิชย์ สถานีไฟฟ้าเก็บพลังงาน PV สวนอุตสาหกรรม และโครงการจ่ายไฟสำหรับการก่อสร้างชั่วคราว โดยทำหน้าที่เป็นสิ่งทดแทนที่เป็นมิตรต่อสิ่งแวดล้อมด้วยคาร์บอนต่ำสำหรับตู้หุ้มฉนวนก๊าซ SF₆ แบบดั้งเดิม หม้อแปลงไฟฟ้าแบบติดแผ่นของอเมริกา และสถานีไฟฟ้าย่อยสำเร็จรูปของยุโรป
ข้อดีของผลิตภัณฑ์หลัก
3.1 การปล่อยก๊าซเรือนกระจกเป็นศูนย์ คาร์บอนต่ำ และเป็นมิตรกับสิ่งแวดล้อม
ถังแก๊สแบบปิดใช้อากาศแห้งหรือไนโตรเจนที่มีความบริสุทธิ์สูงเป็นฉนวนและสารดับอาร์ก โดยไม่มีก๊าซเรือนกระจก SF₆ หรือสารอันตรายที่ประกอบด้วยฟลูออรีน ที่มีศักยภาพในการทำให้โลกร้อนเกือบเป็นศูนย์ เป็นไปตามนโยบายคาร์บอนคู่แห่งชาติและมาตรฐานการประมูลโครงข่ายพลังงานสีเขียว ตัวกลางที่เป็นฉนวนสามารถถูกระบายทิ้งและรีไซเคิลได้โดยตรงหลังจากการรื้อถอนอุปกรณ์ ลดต้นทุนการกำจัดของเสียอันตราย และตระหนักถึงการดำเนินงานแบบคาร์บอนต่ำตลอดอายุการใช้งาน
3.2 ถังแก๊สแบบปิดสนิทขนาดกะทัดรัด พื้นที่ใช้งานขนาดเล็ก
ส่วนประกอบหลักที่มีแรงดันไฟฟ้าสูงทั้งหมดจะรวมอยู่ในถังแก๊สสแตนเลสแบบปิดสนิท ขนาดตู้โดยรวมมีขนาดเล็กกว่าสถานีย่อยแบบกล่องของยุโรปและสวิตช์เกียร์แบบหุ้มฉนวนอากาศแบบดั้งเดิมที่มีความจุเท่ากัน การออกแบบโมดูลาร์แบบบูรณาการช่วยลดค่าใช้จ่ายของมูลนิธิโยธาได้อย่างมาก ลดความยุ่งยากในการขนส่งทางทะเลและทางบก และช่วยให้สามารถติดตั้งและกำหนดตำแหน่งในสถานที่ได้อย่างรวดเร็ว
3.3 โครงสร้างที่ปลอดภัยหุ้มฉนวนอย่างเต็มที่ การบำรุงรักษาต่ำ
ชิ้นส่วนไฟฟ้าแรงสูงที่มีกระแสไฟฟ้าทั้งหมดจะถูกปิดอยู่ภายในถังแก๊สโลหะที่ปิดสนิท โดยไม่มีส่วนประกอบที่มีไฟฟ้าเปิดออก การออกแบบฉนวนแบบปิดสนิททำให้มั่นใจได้ว่าไม่มีไฟฟ้าใช้บนพื้นผิวตู้เพื่อการทำงานแบบสัมผัสที่ปลอดภัย วงจรต่อสายดินอิสระและอินเตอร์ล็อคแบบกลไกหลายตัว (การปิด/สายดิน/อินเตอร์ล็อคประตูตู้) ป้องกันอุบัติเหตุไฟฟ้าช็อตที่เกิดจากการทำงานผิดพลาด
ถังแก๊สแบบปิดแยกความชื้น ฝุ่น และการควบแน่นเพื่อหลีกเลี่ยงการเกิดออกซิเดชันและการเสื่อมสภาพของตัวกลางที่เป็นฉนวน รองรับการทำงานโดยไม่ต้องบำรุงรักษาในระยะยาวภายใต้สภาพการทำงานปกติ หม้อแปลงปลั๊กอินมาตรฐานและขั้วต่อรองช่วยให้เปลี่ยนส่วนประกอบที่ผิดพลาดได้อย่างรวดเร็วโดยไม่ต้องแยกชิ้นส่วนถังแก๊สหลัก
3.4 ตู้กลางแจ้งป้องกันการกัดกร่อน ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงได้
ตัวตู้ทำจากเหล็กแผ่นรีดเย็นหนา เคลือบสี พ่นไฟฟ้าสถิตป้องกันสนิมพิเศษกลางแจ้ง ทนฝน ทราย ความชื้นสูง และอุณหภูมิสุดขั้ว การออกแบบด้านบนลาดเอียงช่วยเร่งการระบายน้ำฝน และประตูตู้ปิดผนึกหลายชั้นพร้อมการป้องกันระดับ IP ปรับให้เข้ากับพื้นที่ทางใต้ที่มีฝนตก พื้นที่ทางตอนเหนือที่หนาวเย็น และสภาพแวดล้อมที่มีหมอกเกลือชายฝั่ง
3.5 ช่องแรงดันไฟฟ้าต่ำที่ปรับแต่งได้และการขยายอัจฉริยะ
ช่องแรงดันไฟฟ้าต่ำได้รับการติดตั้งไว้ล่วงหน้าพร้อมรางยึดจำนวนมาก รองรับเซอร์กิตเบรกเกอร์เคสแบบเสริม มิเตอร์วัดกำลังแบบมัลติฟังก์ชั่น สวิตช์ถ่ายโอนอัตโนมัติ ATS โมดูลชดเชยพลังงานรีแอกทีฟ และอุปกรณ์ตรวจสอบอัจฉริยะ อินเทอร์เฟซการสื่อสาร RS485 มาตรฐานช่วยให้สามารถเชื่อมต่อได้อย่างราบรื่นด้วยการกระจายพลังงานอัจฉริยะและระบบตรวจสอบระยะไกลที่เก็บพลังงาน PV เพื่อให้เกิดการวัดระยะไกล การส่งสัญญาณระยะไกล และการควบคุมระยะไกล
3.6 การสูญเสียต่ำและวงจรหลักที่เชื่อถือได้สูง
เครื่องขัดขวางสูญญากาศในตัวให้ประสิทธิภาพการแตกหักที่มั่นคงพร้อมความต้านทานการลัดวงจรและการโอเวอร์โหลดที่แข็งแกร่ง โครงสร้างบัสบาร์ทองแดงที่ได้รับการปรับปรุงจะช่วยลดการสูญเสียวงจรและเสียงรบกวน ตู้นี้รองรับการทำงานต่อเนื่องที่มีภาระหนักเป็นเวลานาน เหมาะสำหรับสถานการณ์ที่มีภาระสูง เช่น โรงงานและสถานีกักเก็บพลังงาน
ตารางพารามิเตอร์ทางเทคนิค
| รายการ | ข้อมูลจำเพาะ |
| รุ่น | ตู้ฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อม (ตู้เป็นมิตรกับสิ่งแวดล้อม) |
| จัดอันดับไฟฟ้าแรงสูง | 10kV / แรงดันไฟฟ้าใช้งานสูงสุด 12kV |
| จัดอันดับแรงดันไฟฟ้าต่ำ | AC 0.4kV (สามเฟส สี่สาย) |
| จัดอันดับความถี่ | 50เฮิร์ต |
| จัดอันดับช่วงปัจจุบัน | 630A ~ 1250A |
| ทนต่อกระแสไฟในเวลาอันสั้น | 20kA / 25kA (4 วินาที) |
| ความถี่กำลังไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า | 35kV (ด้าน HV) |
| Lightning Impulse ทนต่อแรงดันไฟฟ้า | 75kV |
| ฉนวนและสารดับเพลิงชนิดอาร์ค | อากาศแห้ง / ไนโตรเจน (SF₆ Free) |
| ระดับการป้องกันสิ่งที่แนบมา | IP34 (กลางแจ้ง) / IP30 (ในอาคาร) |
| อุณหภูมิแวดล้อม | -45 ℃ ~ 55 ℃ |
| ระดับเสียงรบกวน (ระยะห่าง 1 เมตร) | ≤55dB |
| ประเภทการติดตั้ง | การติดตั้งตู้ในร่ม / การติดตั้งแผ่นพื้นกลางแจ้ง |
โครงสร้าง

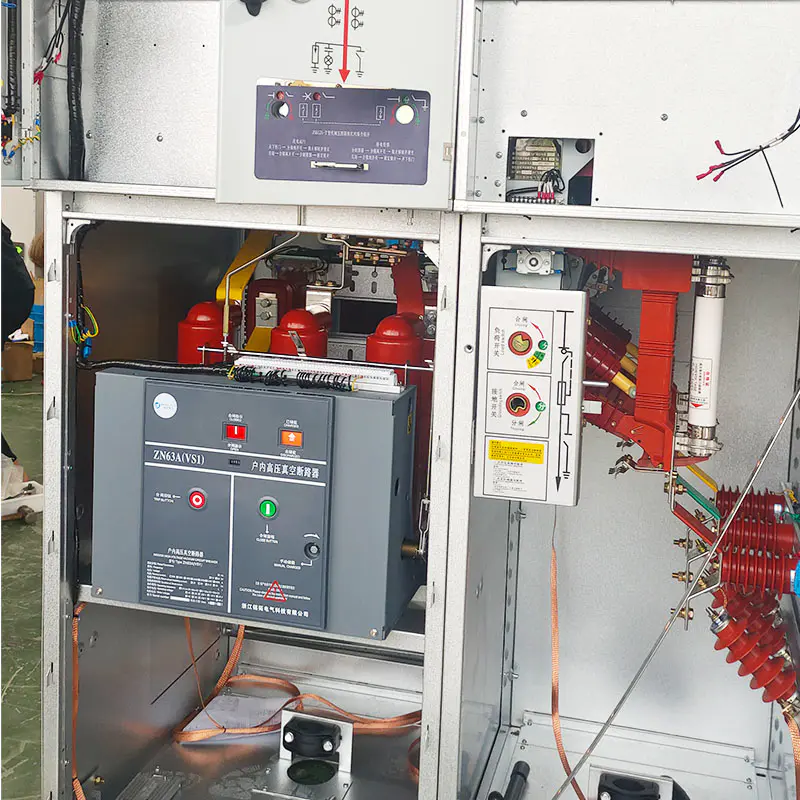

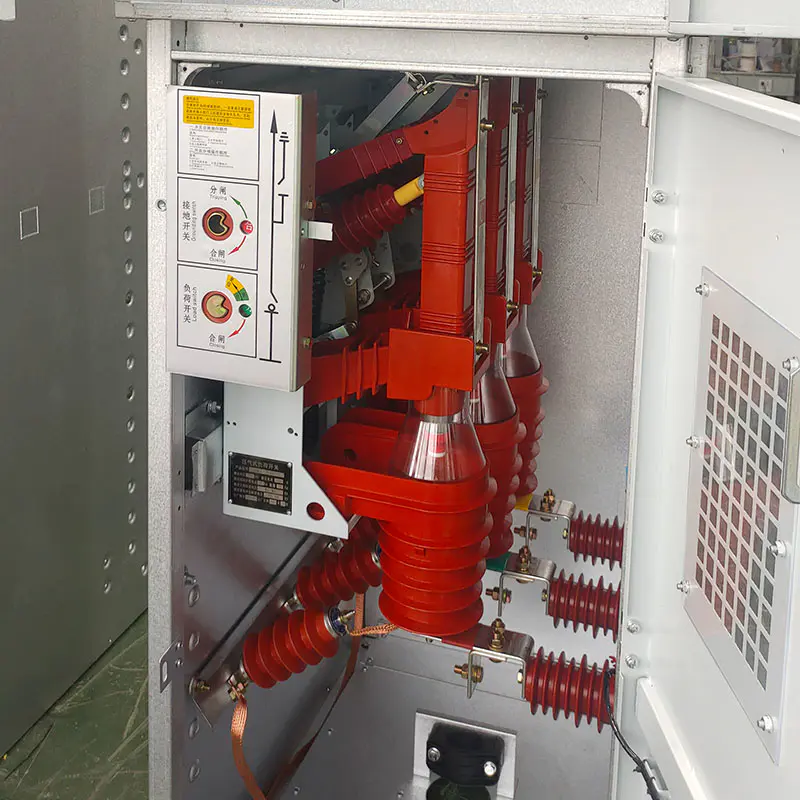

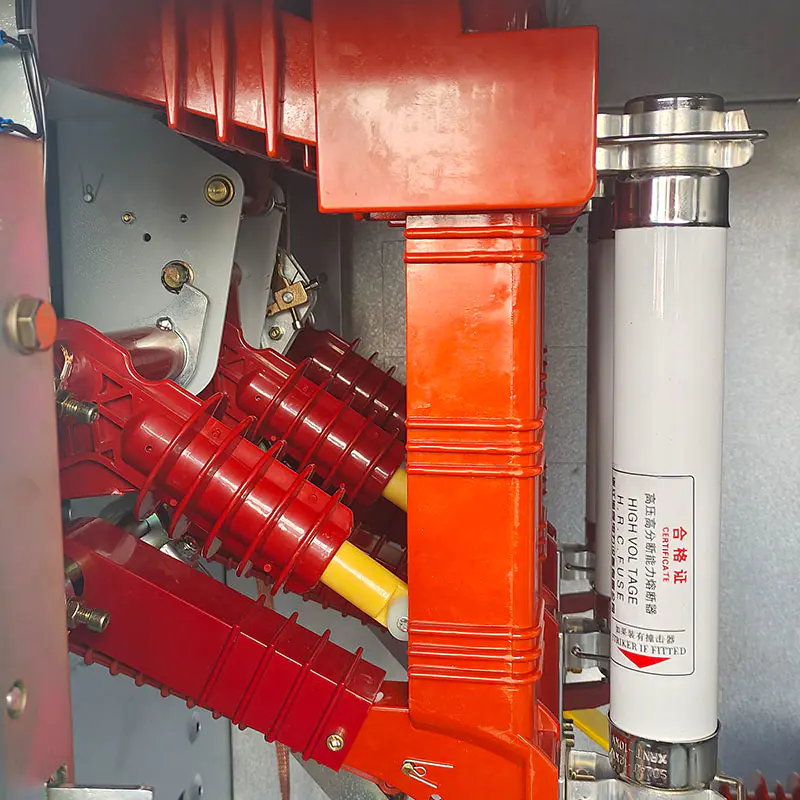

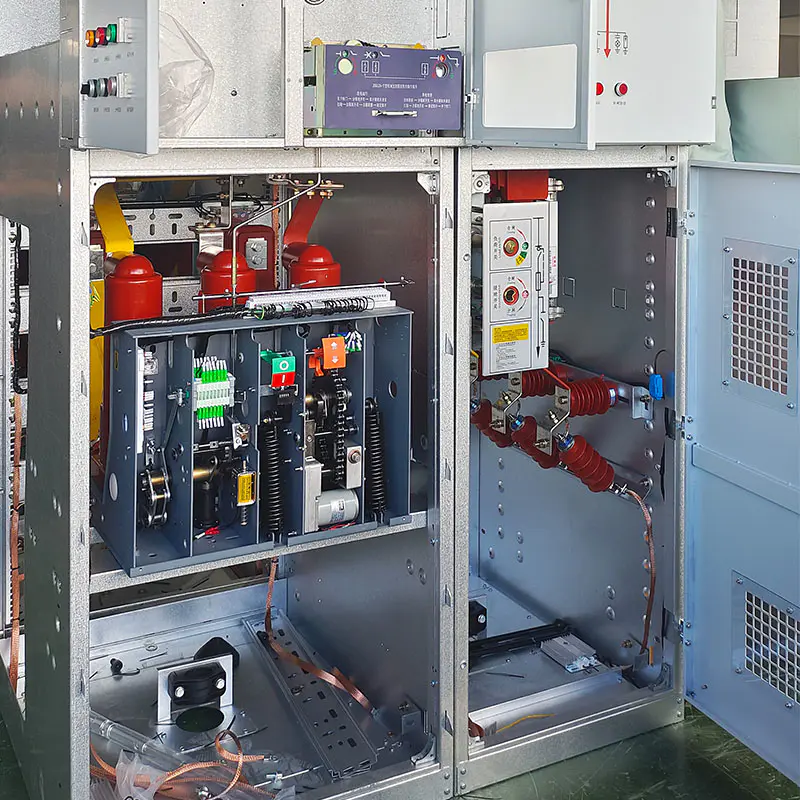

ถังแก๊สสแตนเลสปิดสนิทรวมเบรกเกอร์สูญญากาศ ตัวตัดการเชื่อมต่อ สวิตช์สายดิน เกจวัดแรงดันแก๊ส และอุปกรณ์ระบายแรงดันที่ป้องกันการระเบิด ส่วนประกอบไฟฟ้าแรงสูงที่มีกระแสไฟฟ้าทั้งหมดจะถูกปิดผนึกไว้ภายในอากาศแห้ง/ตัวกลางไนโตรเจน เพื่อแยกความชื้นและฝุ่นภายนอก อินเทอร์เฟซการตรวจสอบความดันและการตรวจจับการรั่วไหลของก๊าซสงวนไว้สำหรับการตรวจสอบออนไลน์ ติดตั้งลูกโซ่เชิงกลป้องกันห้าเต็มรูปแบบเพื่อหลีกเลี่ยงการทำงานผิดพลาดที่เป็นอันตราย เช่น การปิดสวิตช์สายดินภายใต้ภาระและการเปิดประตูตู้หลักแบบสด
5.1 ช่องขาออกแรงดันต่ำอิสระ (ด้านขวา)
แยกทางกายภาพออกจากถังแก๊สไฟฟ้าแรงสูงด้วยฉากกั้นเหล็ก เค้าโครงรางที่ได้มาตรฐานทำให้สามารถติดตั้ง MCCB, มิเตอร์มัลติฟังก์ชั่น, ATS, การชดเชยกำลังไฟฟ้ารีแอกทีฟ และโมดูลการสื่อสารอัจฉริยะ ช่องขั้วต่อสายไฟรองที่แยกอิสระช่วยให้เดินสายได้เป็นระเบียบและบำรุงรักษาได้สะดวก
5.2 ส่วนการทำงานและการตรวจสอบ (ด้านซ้าย)

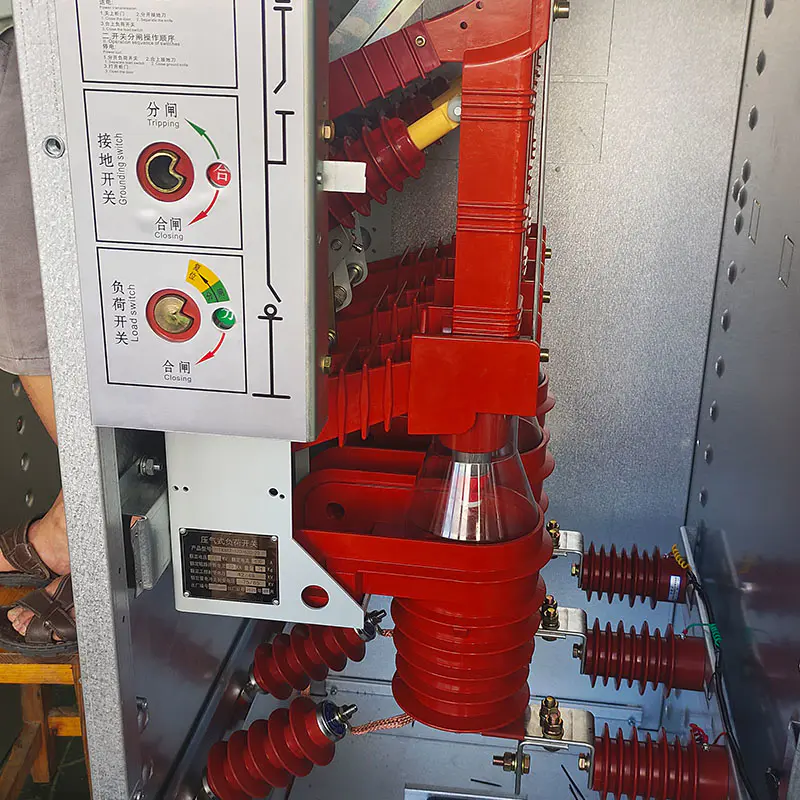

รูปแบบส่วนกลางของที่จับควบคุมการทำงาน ไฟแสดงสด เกจวัดแรงดันแก๊ส และอุปกรณ์ควบคุมอุณหภูมิและความชื้น หน้าต่างสังเกตด้วยภาพทำให้สามารถดูสถานะการปิด/เปิดสวิตช์ได้โดยตรงโดยไม่ต้องเปิด 5.3 Outer Integrated Cabinet

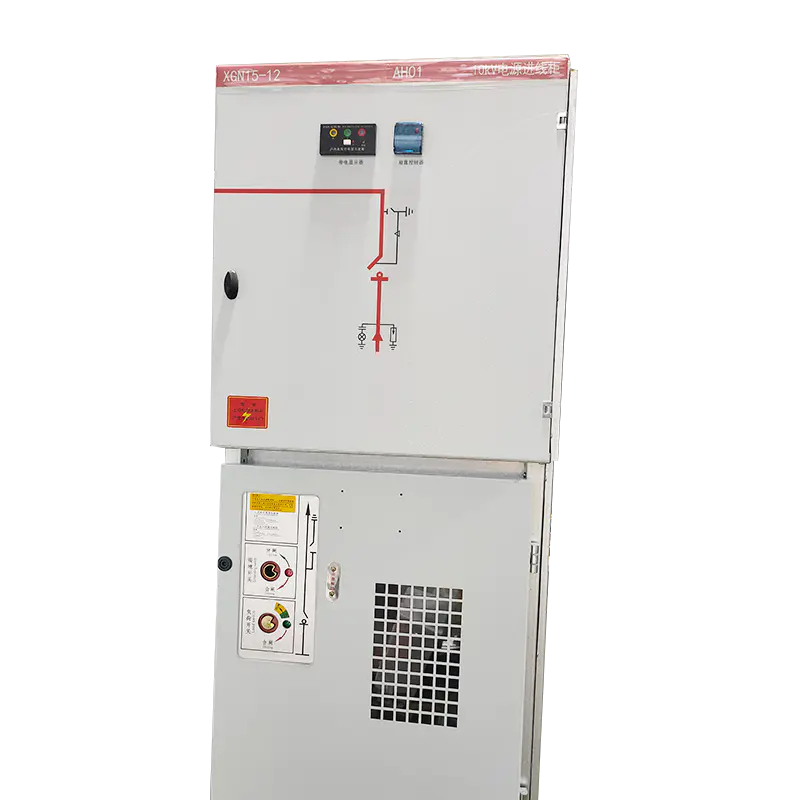

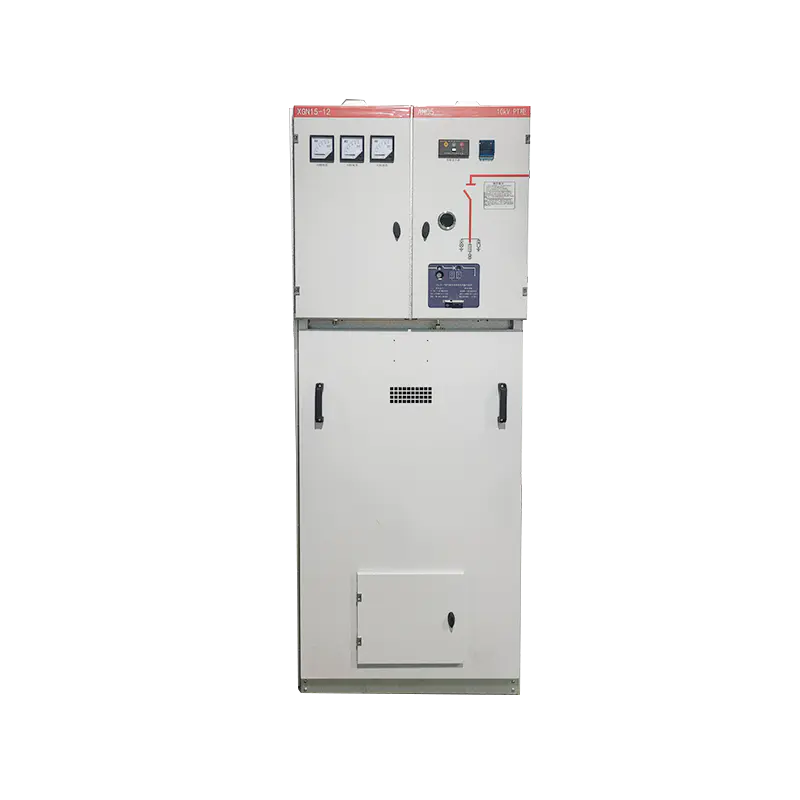

ตู้เหล็กรีดเย็นชิ้นเดียวด้านบนลาดเอียงเพื่อการระบายน้ำฝนที่รวดเร็ว เคลือบด้วยไฟฟ้าสถิตป้องกันสนิมป้องกันการกัดกร่อนโดยรวม ประตูตู้ที่ล็อคได้อย่างอิสระหลายบานแยกส่วนไฟฟ้าแรงสูง แรงดันต่ำ และส่วนการทำงานออกจากกัน เพื่อการบำรุงรักษาโซนที่ปลอดภัยยิ่งขึ้น
สถานการณ์การใช้งาน
โครงการเทศบาล: การปรับปรุงโครงข่ายไฟฟ้าในเมือง อุโมงค์ทางหลวง การขนส่งทางรถไฟ แหล่งจ่ายไฟสำหรับการก่อสร้างชั่วคราวสำหรับวิศวกรรมเทศบาล การกระจายพลังงานไฟถนนแบบรวมศูนย์
อาคารพาณิชย์และที่อยู่อาศัย: ชุมชนที่อยู่อาศัย โรงเรียน โรงพยาบาล ห้างสรรพสินค้าเชิงพาณิชย์ และอาคารสำนักงาน
อุตสาหกรรมพลังงานใหม่: โรงไฟฟ้าพลังงานแสงอาทิตย์แบบกระจาย ฟาร์มกังหันลม และแหล่งกักเก็บพลังงานที่รองรับการจ่ายพลังงาน
สวนอุตสาหกรรม: การประชุมเชิงปฏิบัติการของโรงงาน สถานประกอบการเหมืองแร่ และแหล่งจ่ายไฟแบบรวมศูนย์ในเขตอุตสาหกรรม
โครงการสาธิตการปล่อยคาร์บอนต่ำ: สวนสาธารณะที่มีคาร์บอนเป็นศูนย์ของรัฐบาล ความเป็นกลางทางคาร์บอนที่สนับสนุนโครงการจำหน่ายไฟฟ้าพร้อมข้อกำหนดบังคับปลอด SF₆
การอัพเกรดเครือข่ายการจำหน่ายไฟฟ้าในชนบท
