คำอธิบาย:

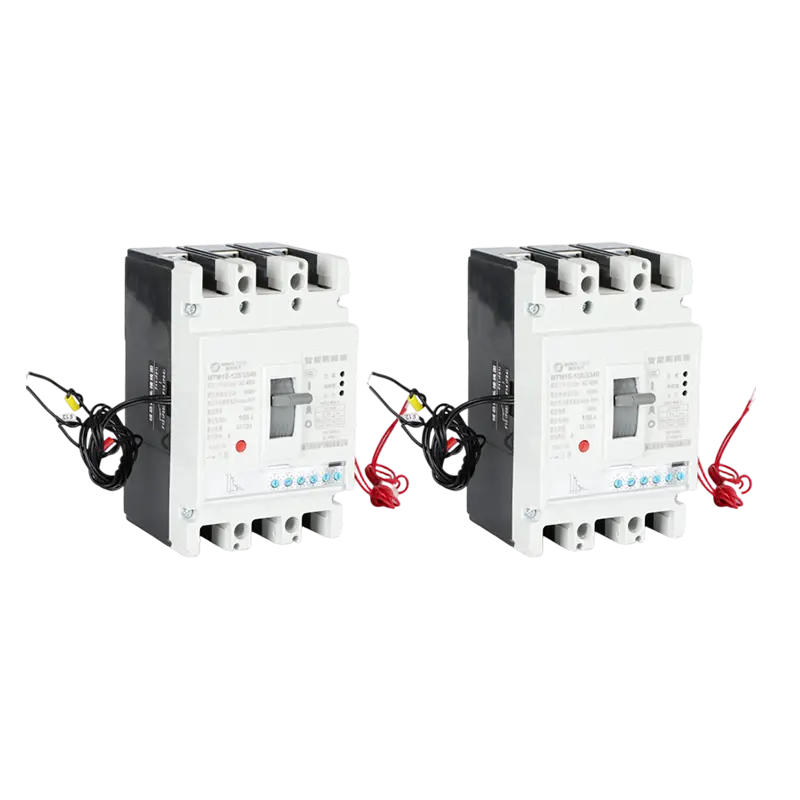

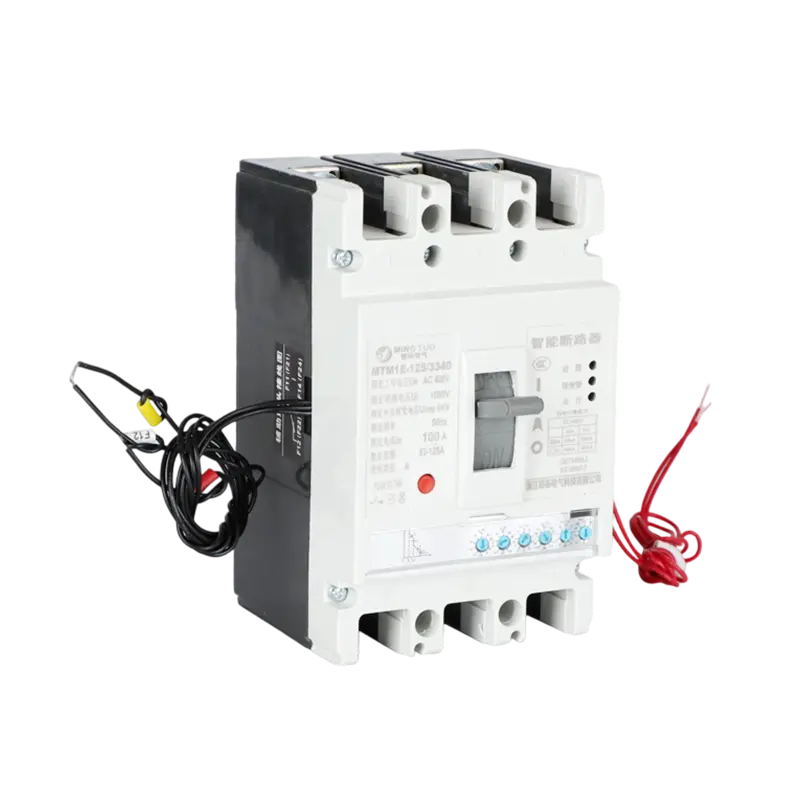

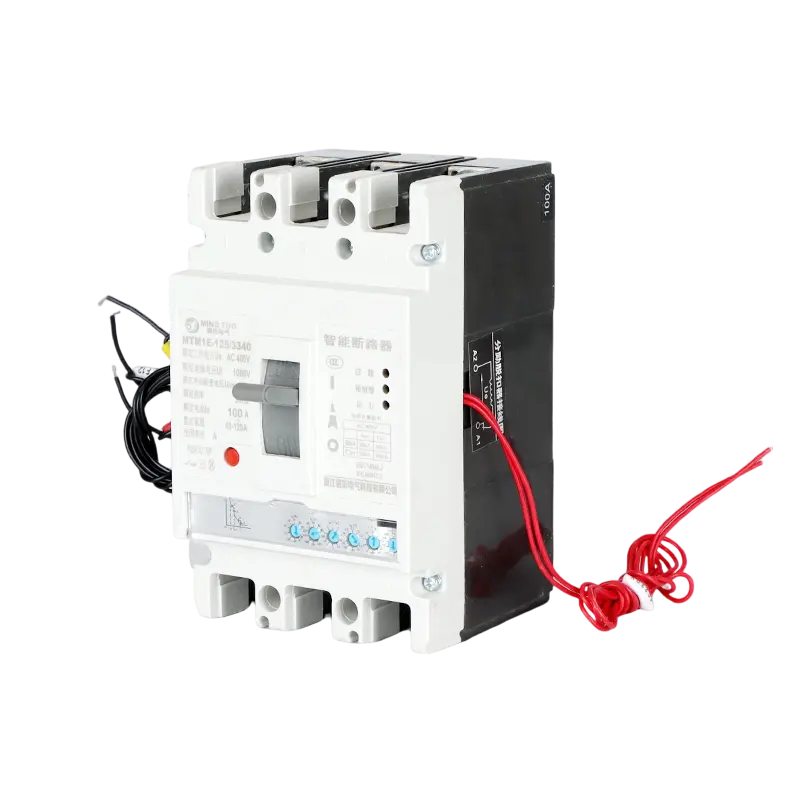

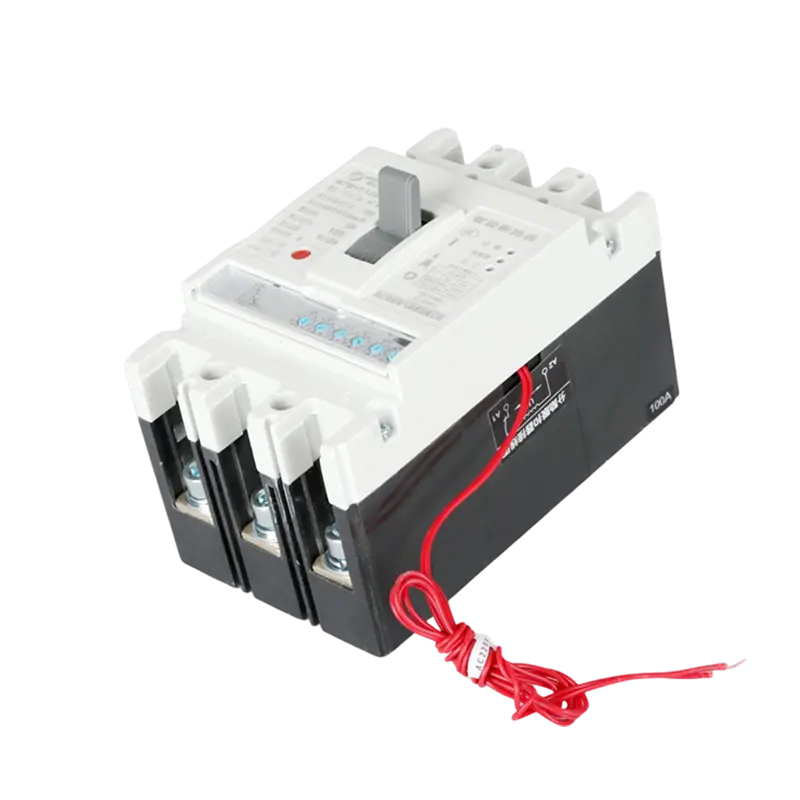

MCCB อิเล็กทรอนิกส์แบบดิจิตอล MT-M1 เป็นตัวแทนของการป้องกันวงจรเจเนอเรชันถัดไป โดยผสานรวมการควบคุมไมโครโปรเซสเซอร์ที่มีความแม่นยำเข้ากับโครงสร้างเคสแบบหล่อที่แข็งแกร่ง ออกแบบมาสำหรับระบบ AC 50Hz เบรกเกอร์นี้ให้การป้องกันที่สามารถตั้งโปรแกรมได้อย่างเต็มที่ต่อสภาวะโหลดเกิน การลัดวงจร และความผิดปกติของกราวด์ ขณะเดียวกันก็ให้การตรวจสอบแบบเรียลไทม์และการจัดการข้อผิดพลาดอัจฉริยะ
เบรกเกอร์บรรจุอยู่ในตัวเรือนเทอร์โมเซตความแข็งแรงสูง เบรกเกอร์ผสมผสานขนาดที่กะทัดรัดเข้ากับความทนทานเชิงกลที่โดดเด่น ระบบอิเล็กทรอนิกส์ที่ซับซ้อนช่วยให้ผู้ปฏิบัติงานตรวจสอบกระแส แรงดันไฟฟ้า การใช้พลังงาน และประวัติข้อผิดพลาด ช่วยให้สามารถบำรุงรักษาเชิงรุกและเพิ่มความน่าเชื่อถือของระบบ
| |
การใช้งาน:
MCCB แบบดิจิทัลเหมาะอย่างยิ่งสำหรับระบบที่ต้องการการป้องกันขั้นสูง การตรวจสอบแบบเรียลไทม์ และการจัดการพลังงานที่ขับเคลื่อนด้วยข้อมูล:
โครงสร้างพื้นฐานด้านพลังงานที่สำคัญ – ศูนย์ข้อมูล วงจรสำรองของโรงพยาบาล ระบบไฟฟ้าในสนามบิน การป้องกันไฟฟ้าของสถาบันการเงิน
ระบบอัตโนมัติทางอุตสาหกรรม – การป้องกันที่แม่นยำสำหรับศูนย์ควบคุมมอเตอร์ สายการผลิต และเครื่องจักรที่ซับซ้อน
การจัดการพลังงาน – ระบบการจัดการอาคาร การติดตั้งพลังงานทดแทน กริดอัจฉริยะ และศูนย์ตรวจสอบพลังงาน
การใช้งานเฉพาะทาง – การป้องกันหม้อแปลง ระบบสำรองเครื่องกำเนิดไฟฟ้า เบรกเกอร์โหลดเซ็นเตอร์หลัก และการจัดการวงจรเครือข่าย
การตั้งค่าที่ตั้งโปรแกรมได้ช่วยให้สามารถประสานงานกับอุปกรณ์ดาวน์สตรีมได้อย่างราบรื่น ลดเวลาหยุดทำงานและเพิ่มอายุการใช้งานของอุปกรณ์ให้สูงสุด ในขณะที่อินเทอร์เฟซการสื่อสารช่วยให้สามารถรวมเข้ากับระบบพลังงานอัจฉริยะสมัยใหม่
 |  |
 |  |
 | |
หลักการทำงาน: เมื่อกระแสไหลผ่านหม้อแปลงแม่เหล็กไฟฟ้า หม้อแปลงกระแสจะส่งสัญญาณกระแสไปยังแผงวงจร ซึ่งจะตัดสินว่าเป็นกระแสผิดปกติหรือไม่ หากเป็นเช่นนั้น กลไกก็จะสะดุดโดยตรง

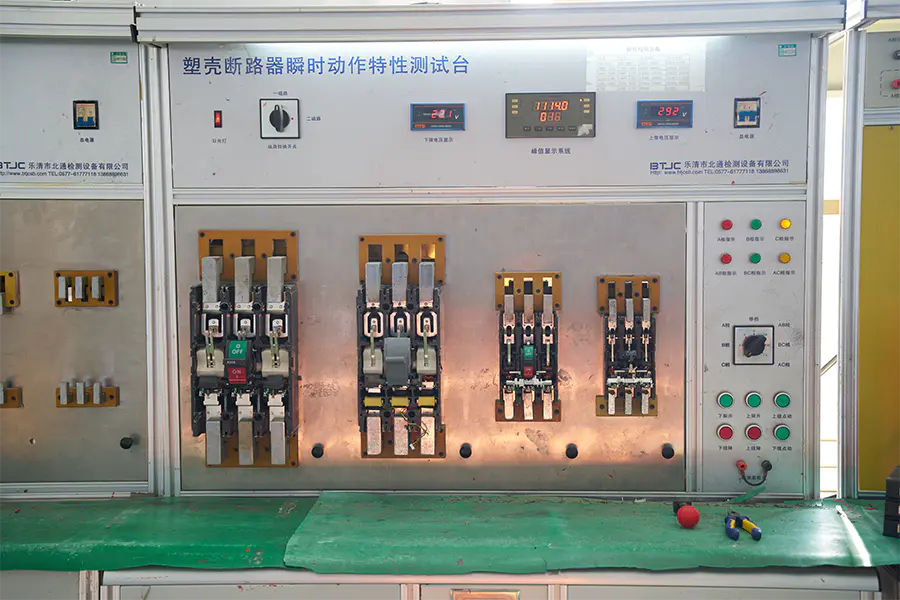

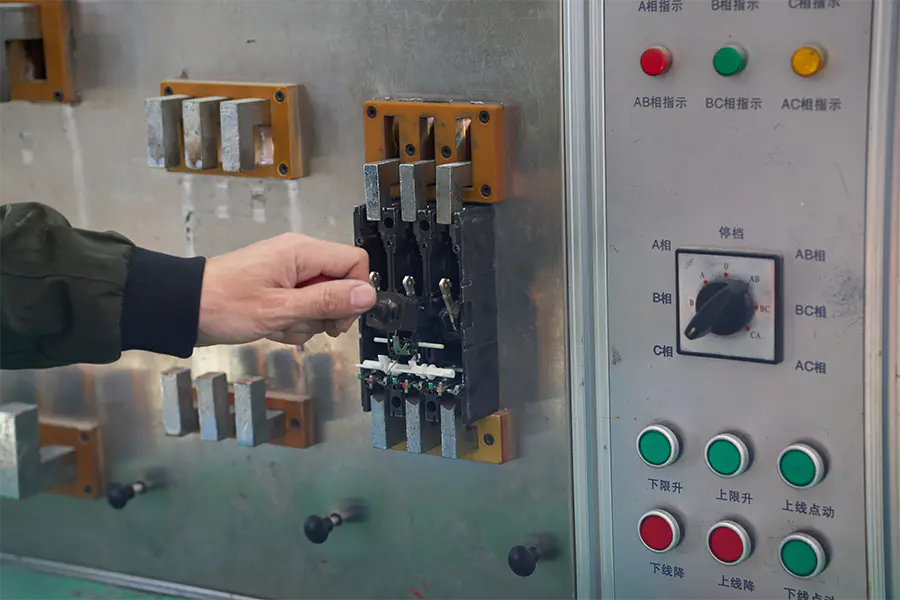

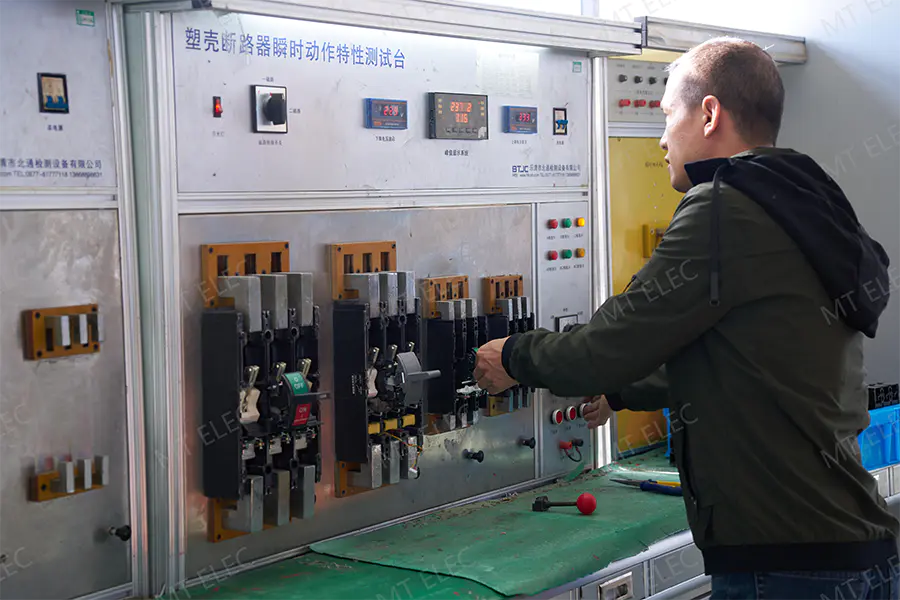

MCCB Instantaneous Test

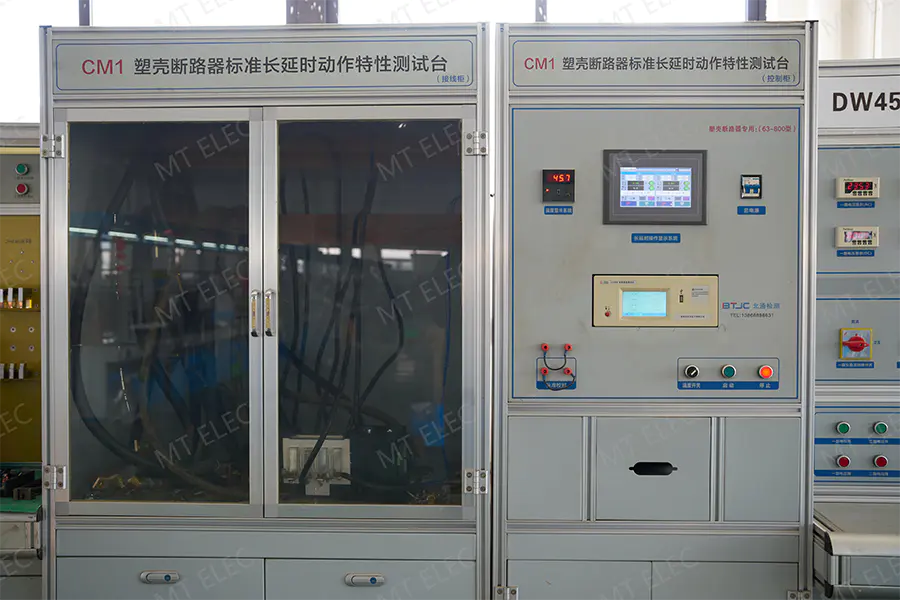

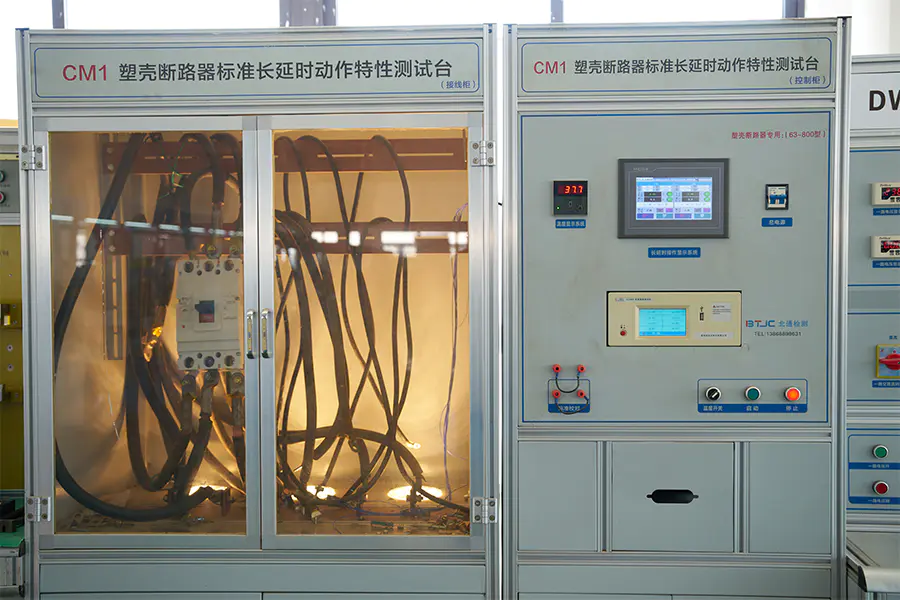

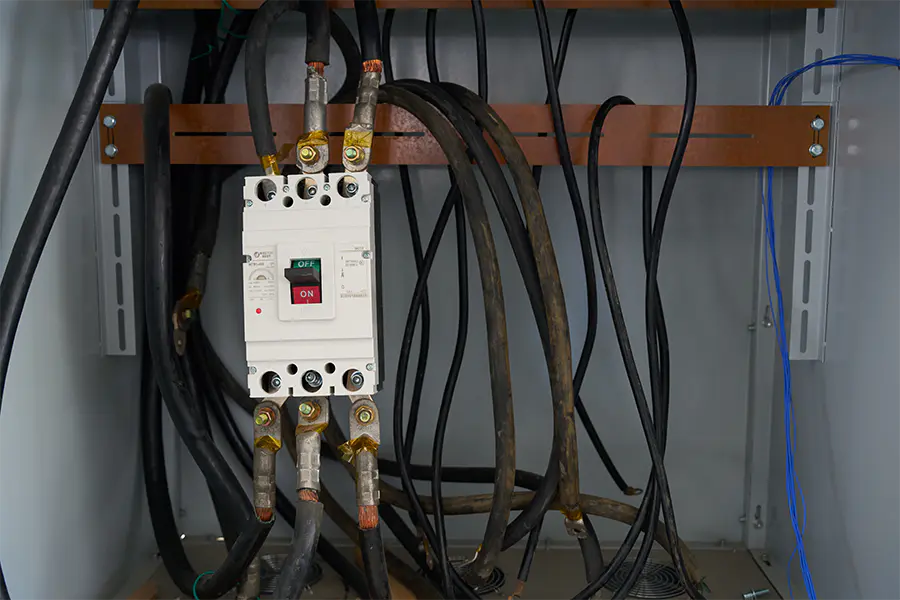

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

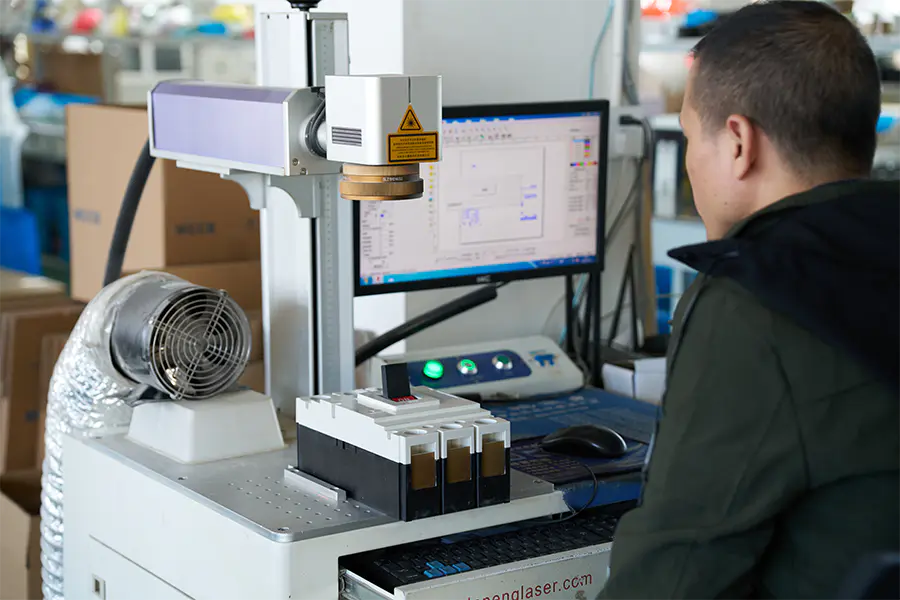

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
เพื่อให้มั่นใจในความปลอดภัยในการขนส่ง ผลิตภัณฑ์เครื่องใช้ไฟฟ้าของเราจึงถูกส่งออกในลังไม้เสริมแรง ลังผ่านการอบชุบด้วยความร้อนและมีเครื่องหมาย ISPM-15 ช่วยให้ผ่านพิธีการศุลกากรได้อย่างรวดเร็ว การออกแบบฐานที่ยกขึ้นช่วยให้การทำงานของรถยกสะดวกขึ้น ในขณะที่การยึดที่ดูดซับแรงกระแทกภายในช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะอยู่ในสภาพสมบูรณ์ ลังภายนอกทั้งหมดมีป้ายกำกับชัดเจนและเป็นไปตามมาตรฐานการขนส่งระหว่างประเทศ

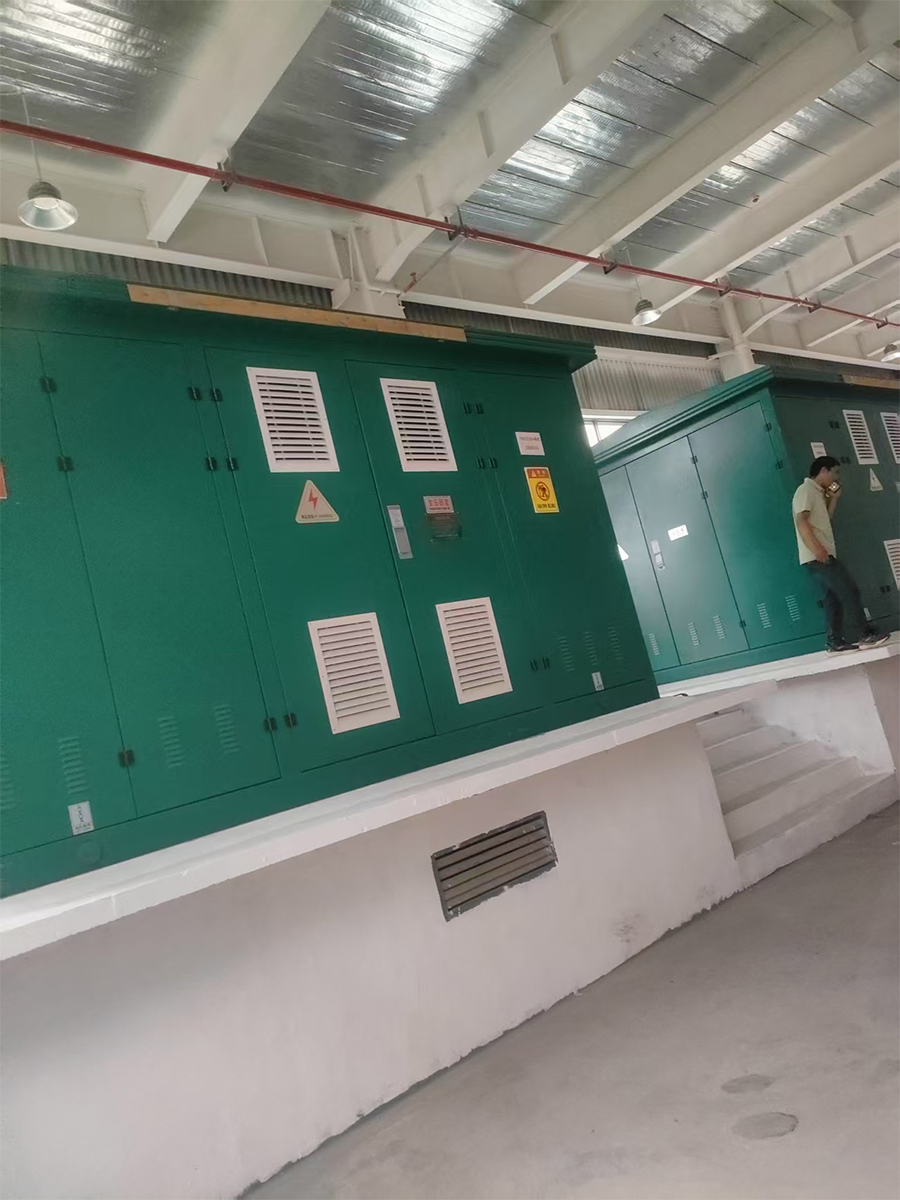

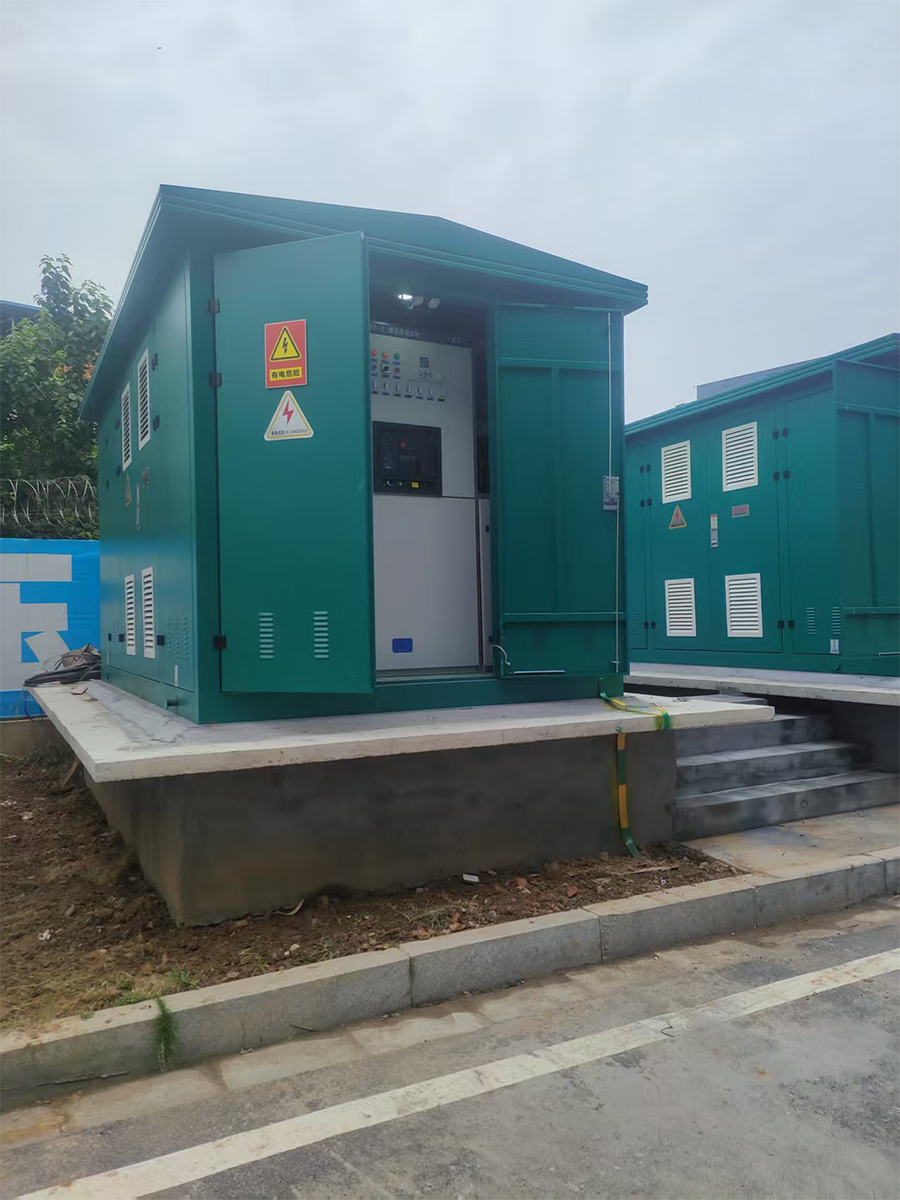

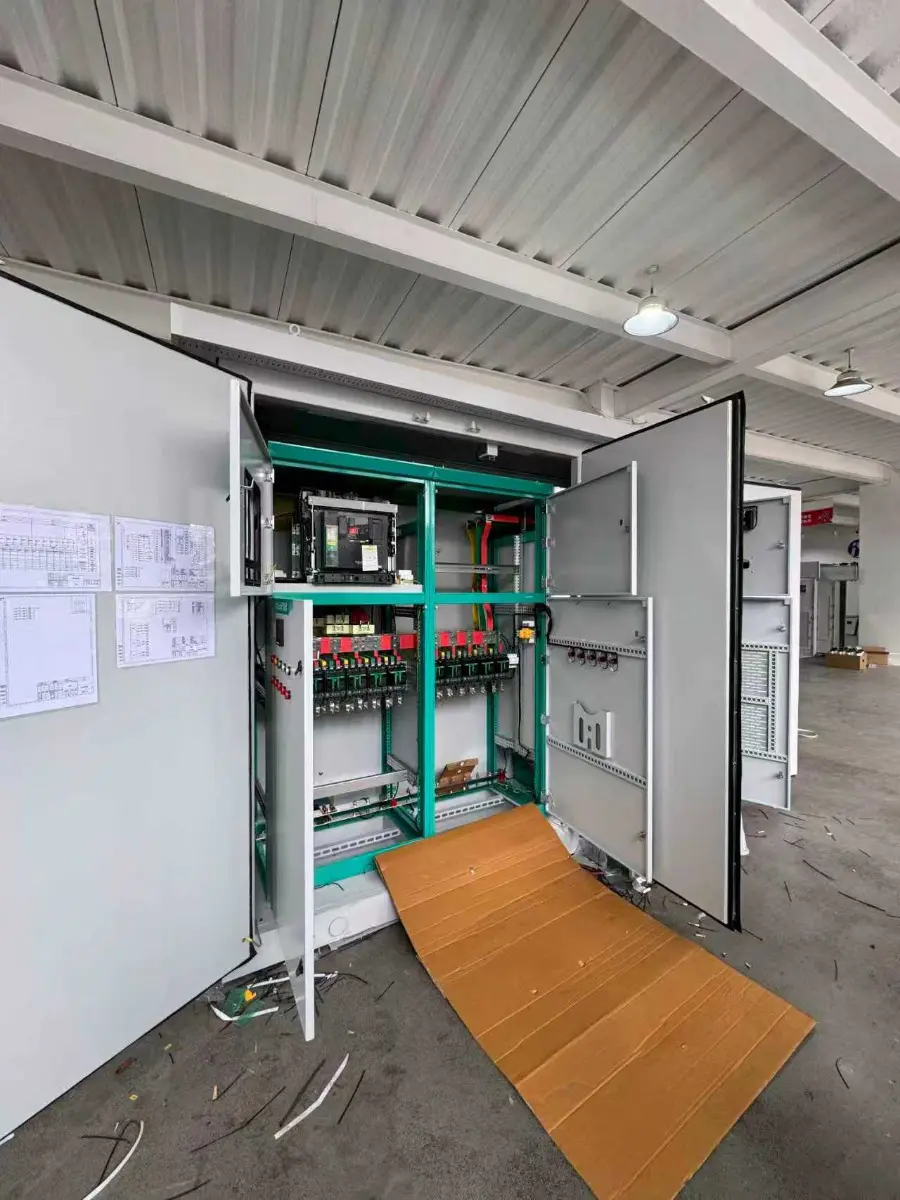

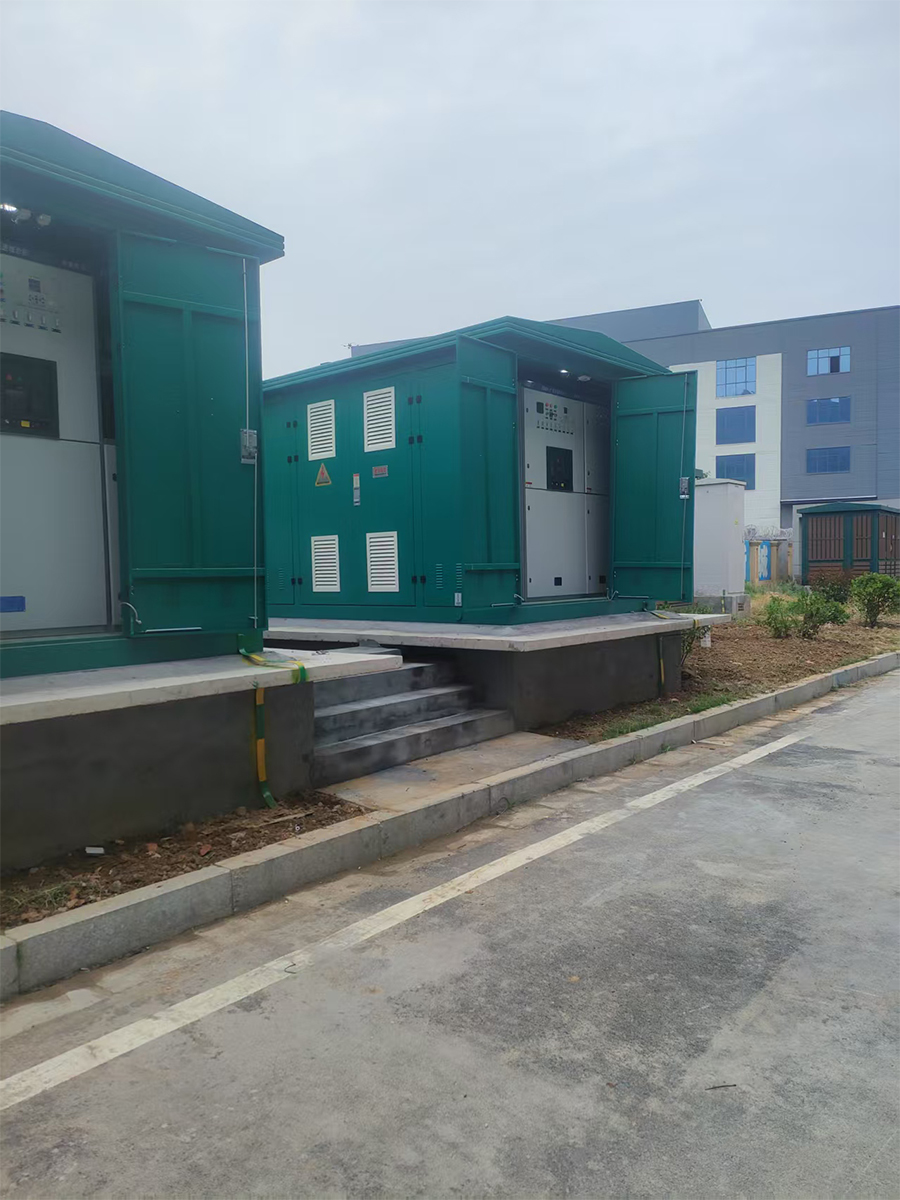

Box-typesubstation ACB VCB MCCB

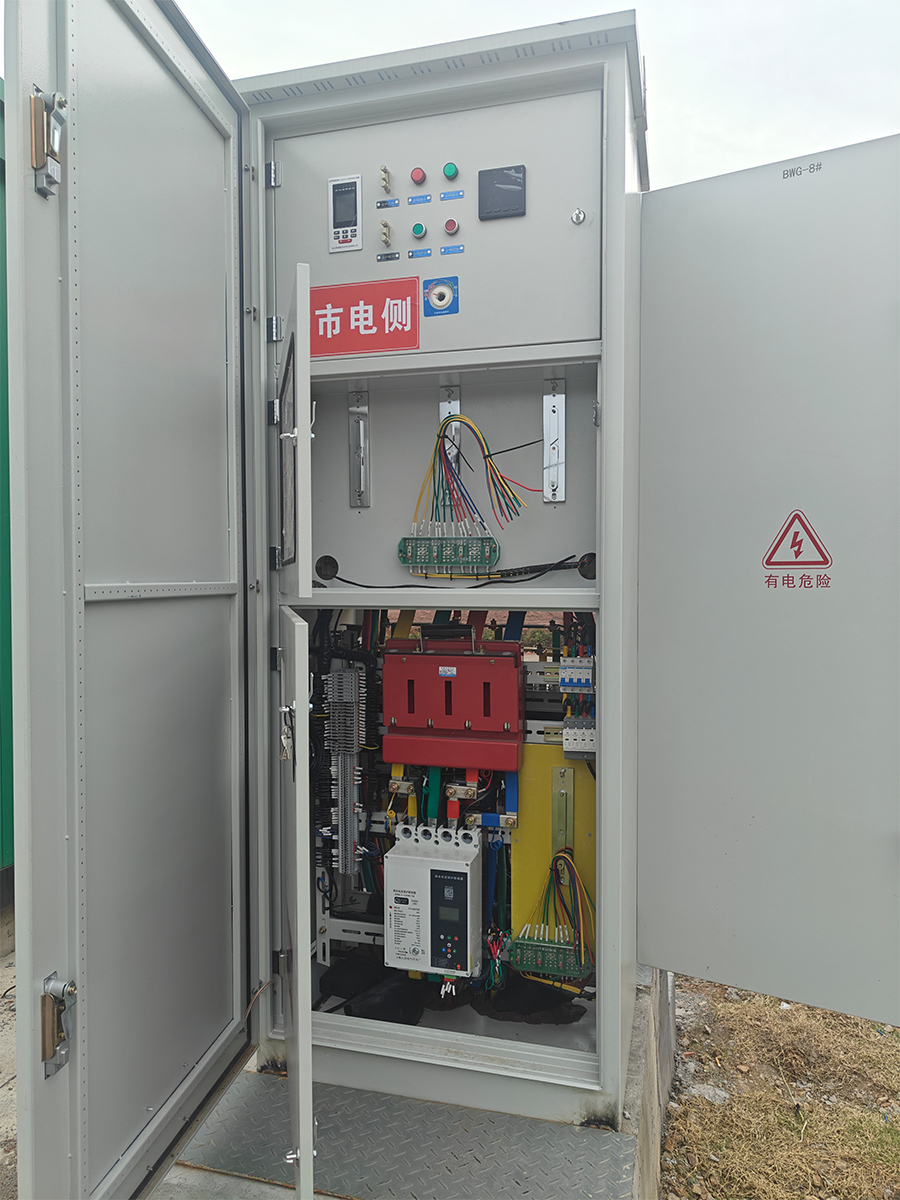

Power transmission successful

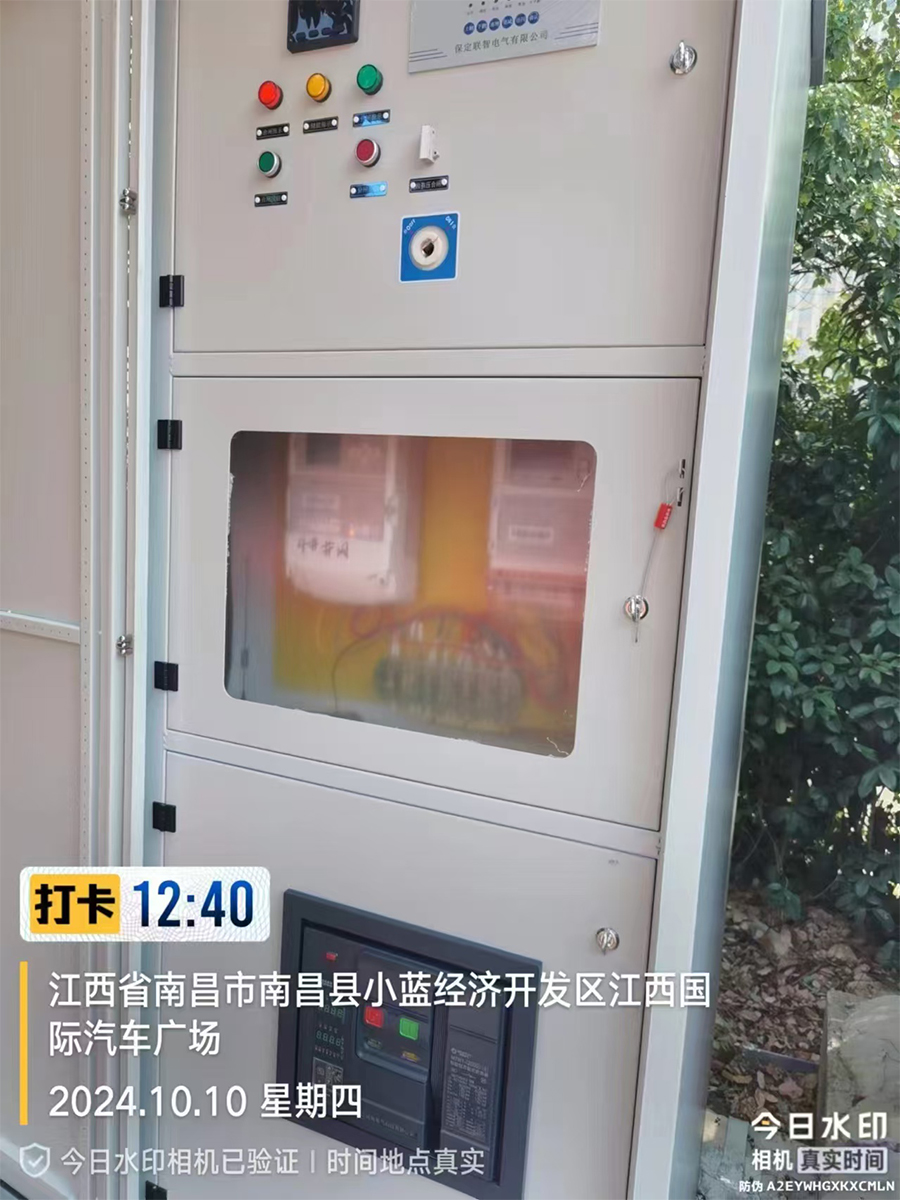

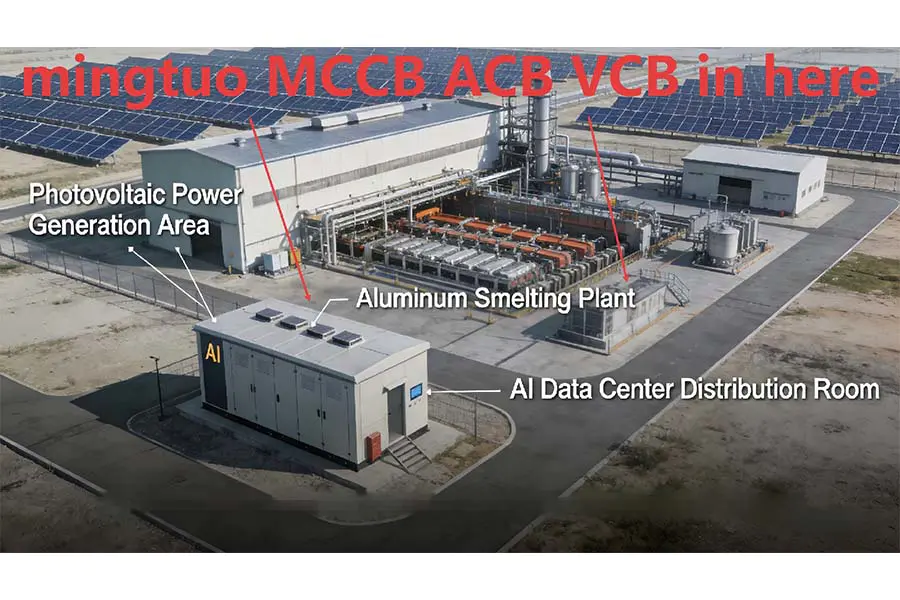

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

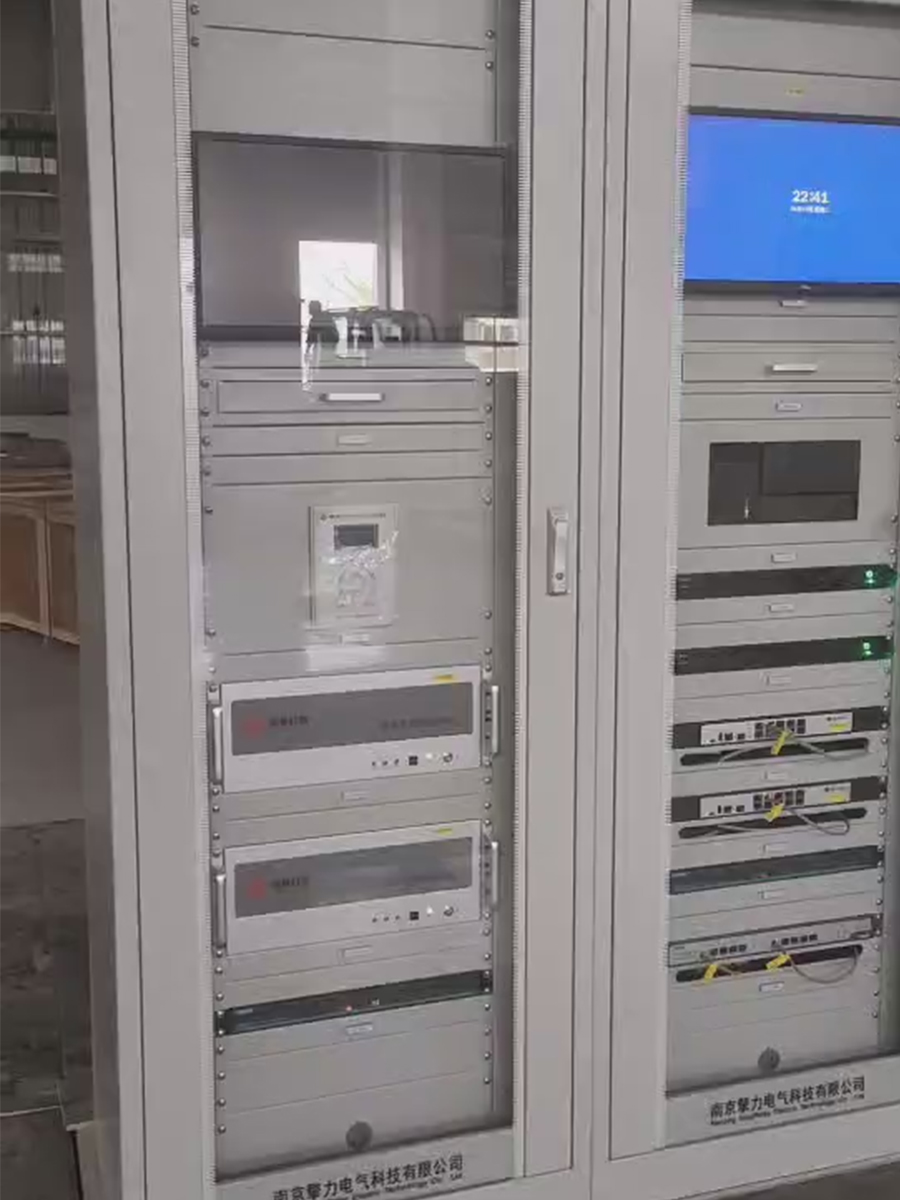

HighandLowVoltageSwitchgearACBMCCBVCB

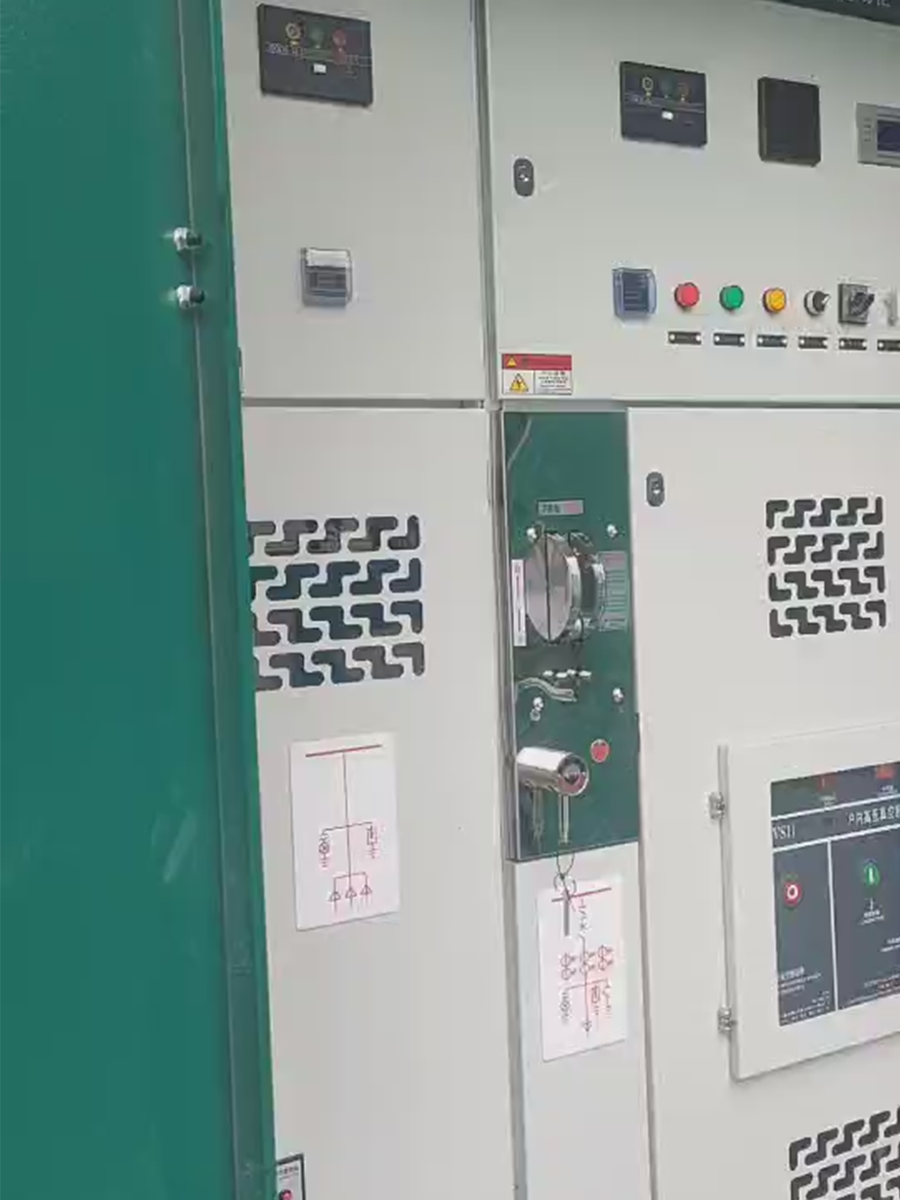

Box-typesubstationUtilisingourVCB

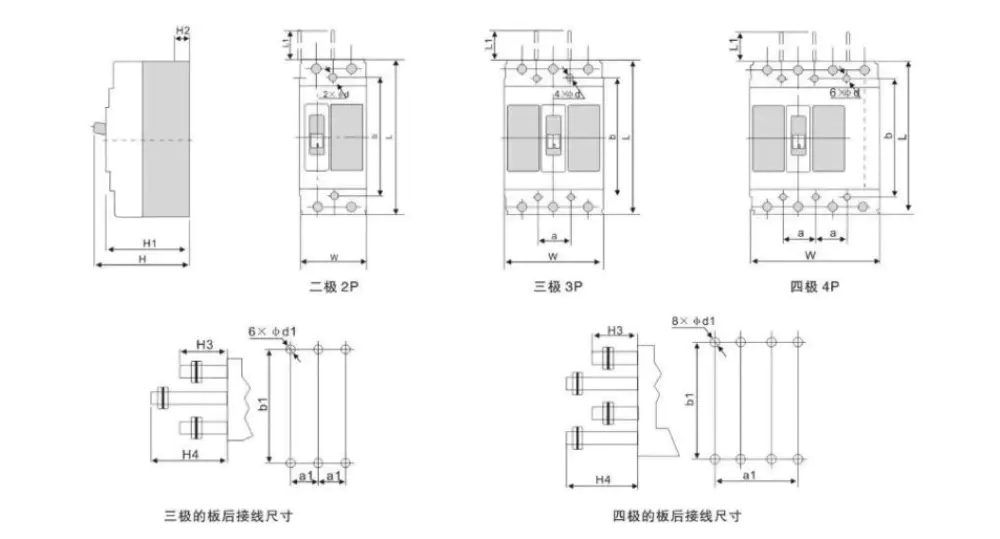

| ประเภท | เสา | ขนาดภายนอก | ขนาดการติดตั้ง (มม.) | ขนาดการเชื่อมต่อแผงด้านหลัง (มม.) | |||||||||||
| L | L1 | W | H | H1 | H2 | a | b | ∅ง | ก1 | ข1 | ง1 | H3 | H4 | ||
| เอ็มทีเอ็ม1-63L | 3 | 135 | 21 | 76 | 89.5 | 72 | 18 | 25 | 117 | 3.5 | 25 | 117 | 18 | 52 | 75 |
| 4 | 103 | ||||||||||||||
| เอ็มทีเอ็ม1-63เอ็ม | 3 | 76 | 99 | 81 | 28 | ||||||||||
| 4 | 103 | ||||||||||||||
| เอ็มทีเอ็ม1-125แอล | 2 | 150 | 51 | 65 | 87 | 68 | 24 | … | 129 | 4.5 | 30 | 132 | 22 | 65 | 100 |
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| เอ็มทีเอ็ม1-125M,เอช | 2 | 65 | 103.5 | 85 | 23 | … | |||||||||
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-250L | 2 | 164 | 64 | 75 | 108 | 87 | 24 | … | 126 | 5.5 | 35 | 144 | 24 | 70 | 110 |
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-250M,เอช | 2 | 75 | 124.5 | 104 | 24 | … | |||||||||
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-400M,เอช | 3 | 257 | 105 | 150 | 153 | 106 | 38 | 44 | 194 | 7 | 48 | 224 | 32 | 48.5 | 108.5 |
| 4 | 197 | ซ้าย 44 ขวา 50 | |||||||||||||
| MTM1-630M,เอช | 3 | 270 | 105 | 182 | 157 | 111 | 43 | 58 | 200 | 7 | 58 | 234 | 40 | 70 | 120 |
| 4 | 240 | ||||||||||||||
| MTM1-800M,เอช | 3 | 280 | 105 | 210 | 158 | 116 | 42 | 70 | 243 | 7 | 70 | 243 | 48 | 75 | 125 |
| 4 | 280 | ||||||||||||||
| ประเภท | MTM1-63 | MTM1-125 | MTM1-250 | |||||
| lnmFrameInm (A) | 63 | 125 | 250 | |||||
| พิกัดกระแส (A) | 10、16、20、25、32、40、50、63 | 16、20、25、32、40、50、63、80、100、125 | 100、125、140、160、180、200、225、250 | |||||
| พิกัดแรงดันไฟฟ้า Ue(V) | เอซี400 | เอซี400 | เอซี400 / AC690 | เอซี400 | เอซี400 | เอซี400 / AC690 | เอซี400 | |
| จัดอันดับแรงดันไฟฟ้าฉนวนUi(V) | เอซี800 | เอซี800 | เอซี800 | |||||
| จำนวนเสา | 3、4 | 3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 |
| อิคุกะ) พิกัดพิกัดลัดวงจร ทำลายระดับความสามารถ | L | M | S | L | M | S | L | M |
| อิคุกะ) พิกัดพิกัดลัดวงจร ทำลายความจุ | 12 | 35 | 12 | 35 | 50 | 12 | 35 | 50 |
| ไอซีเอส (kA) จัดอันดับความสามารถในการทำลายการลัดวงจร | 6 | 22 | 6 | 22 | 35 | 6 | 22 | 35 |
| พิกัดลัดวงจร ทำลายความจุ | 4500 | 3000 | 2500 | |||||
| อายุการใช้งาน (รอบ) | 8500 | 7000 | 6500 | |||||
| ระยะอาร์ค (มม.) | 0、< 50 | 0、< 50 | < 50 | |||||
| ขนาด |  |  |  | |||||
| ขนาดการติดตั้ง |  |  |  | |||||
MT-NSX 3/4P 100A-630A AC Molded Case Circuit Breaker สำหรับอุตสาหกรรมและการจัดจำหน่ายเชิงพาณิชย์
MT-NSX 3/4P 800A-1600A AC Molded Case Circuit Breaker สำหรับการจำหน่ายในอุตสาหกรรมและเชิงพาณิชย์

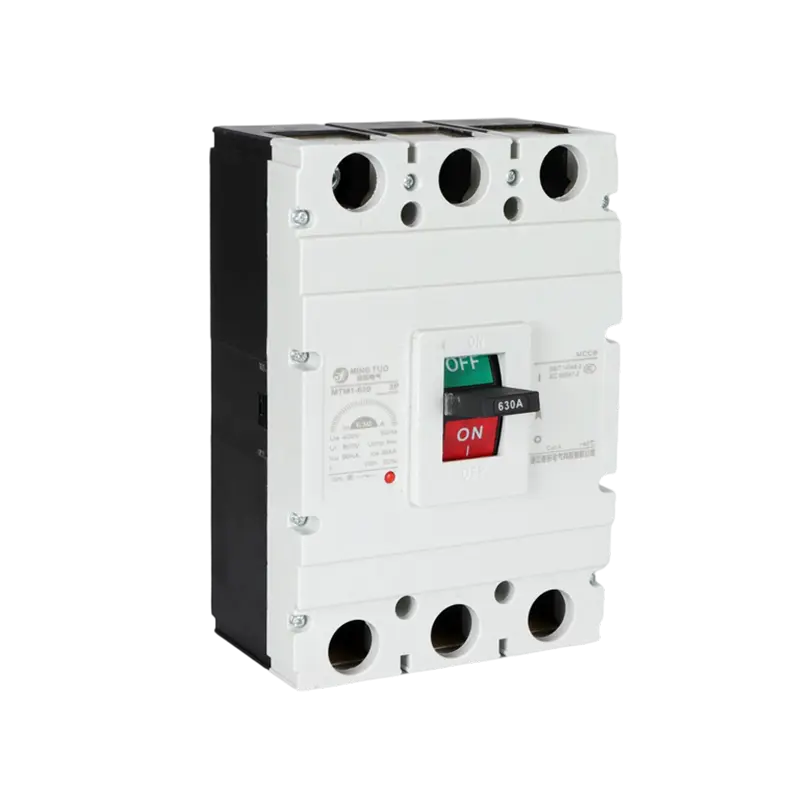

MT-M1 3/4P AC เซอร์กิตเบรกเกอร์แบบขึ้นรูป, 63A–1600A, การป้องกันไฟฟ้าที่เชื่อถือได้
