คำอธิบาย:

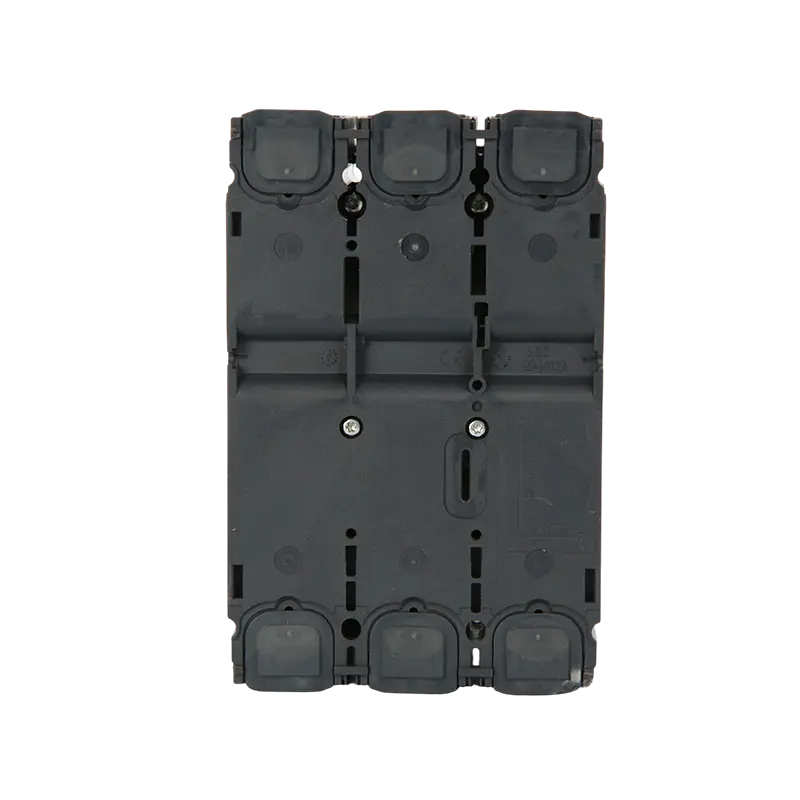

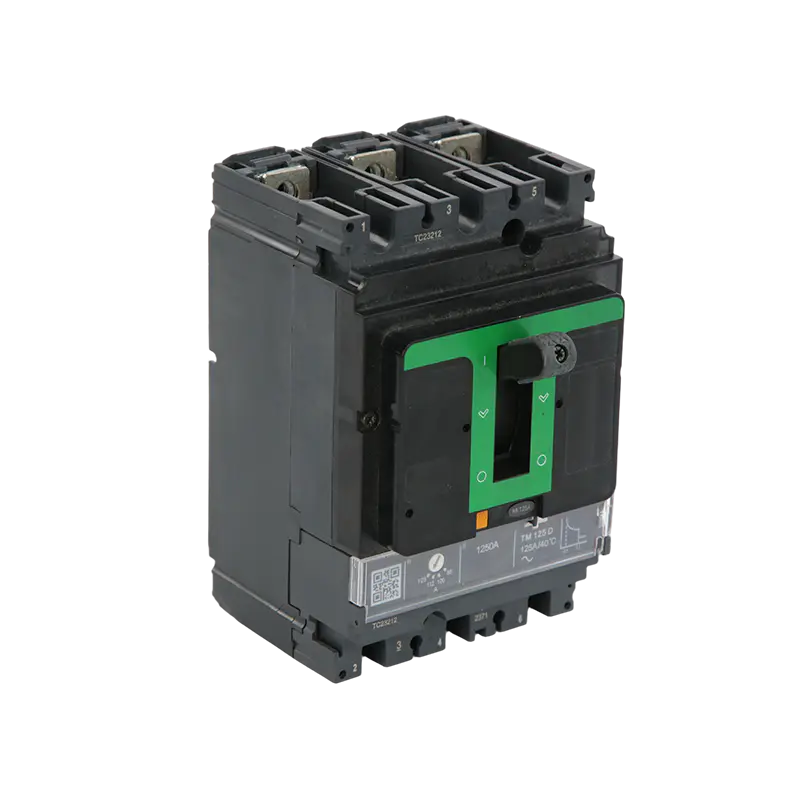

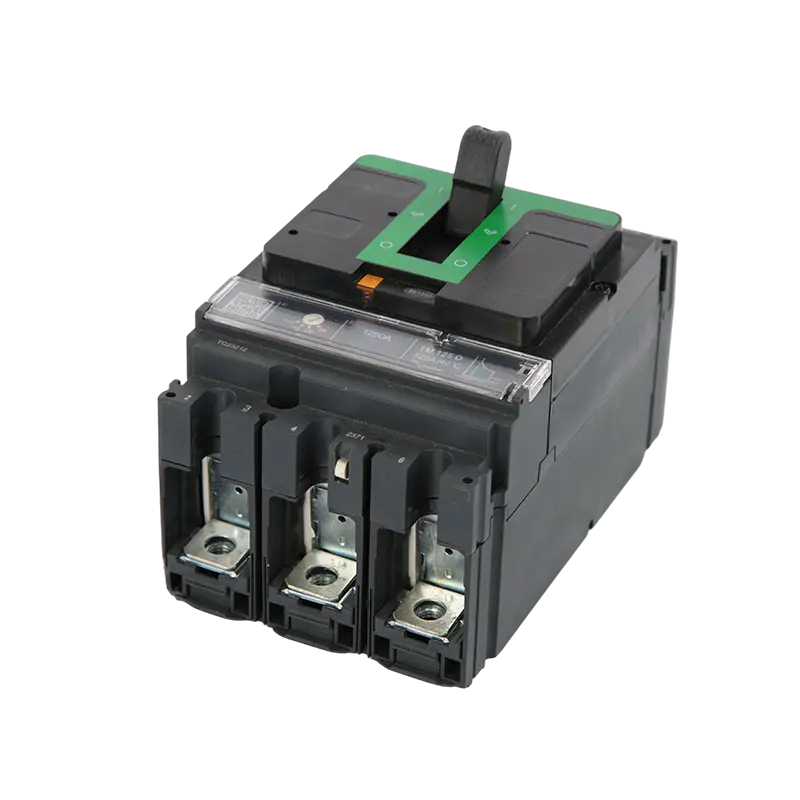

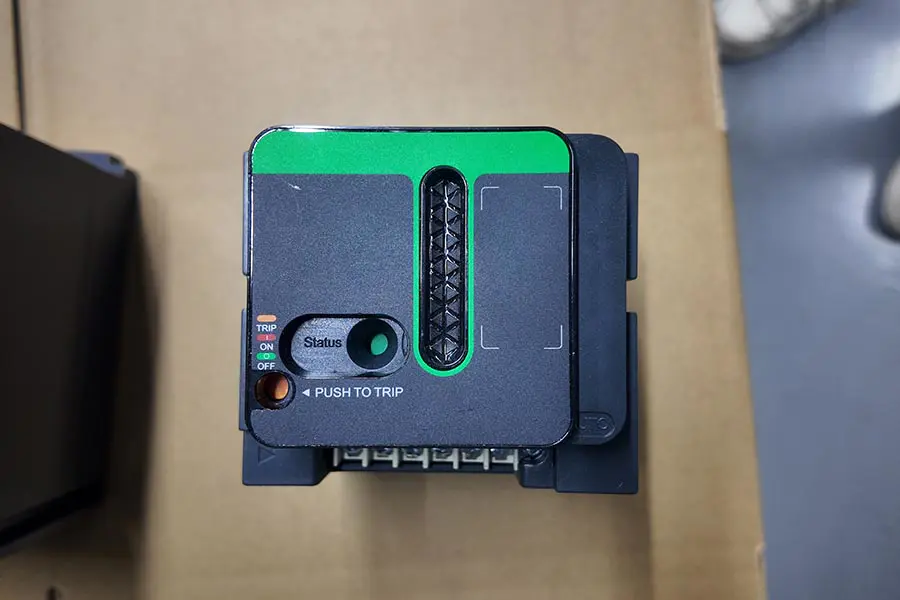

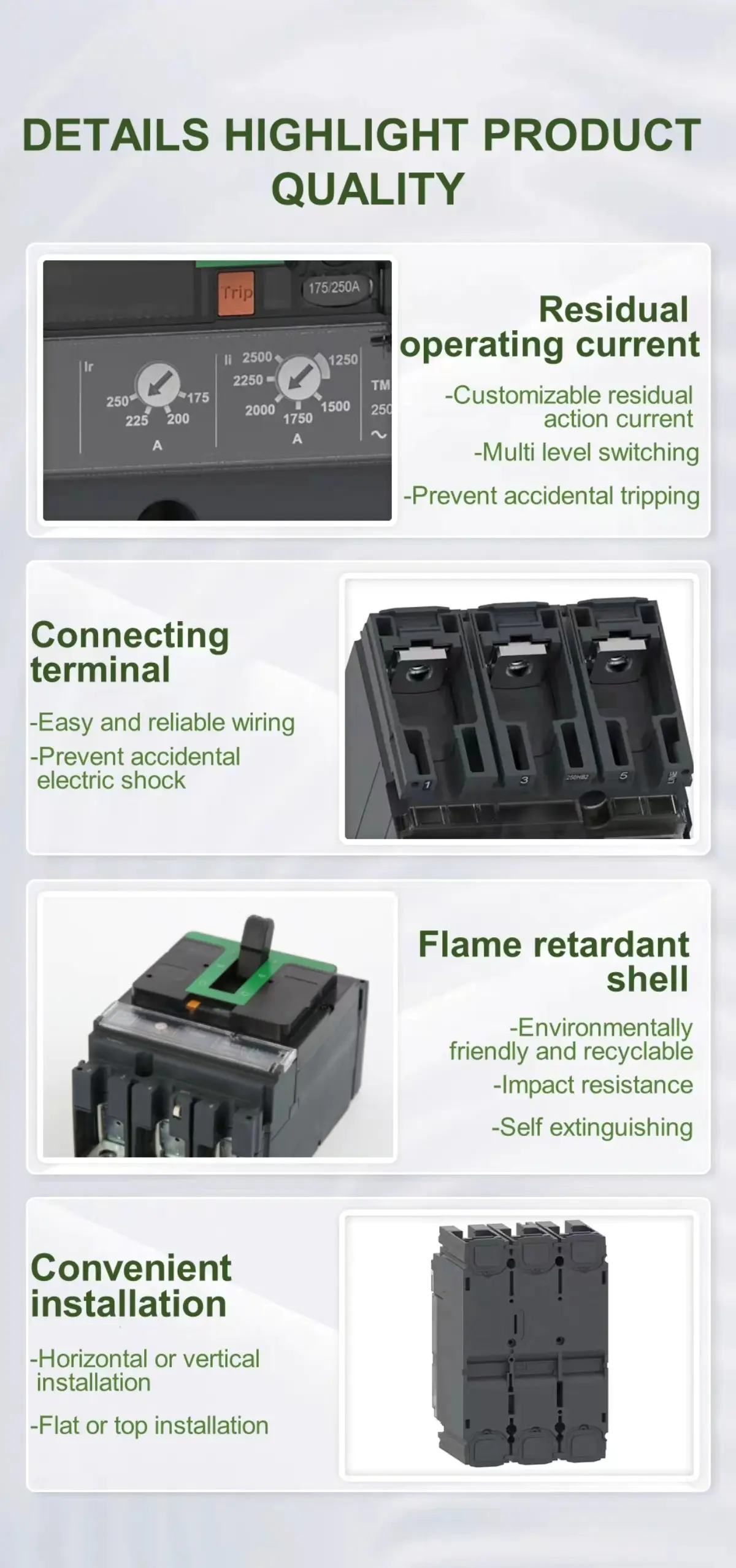

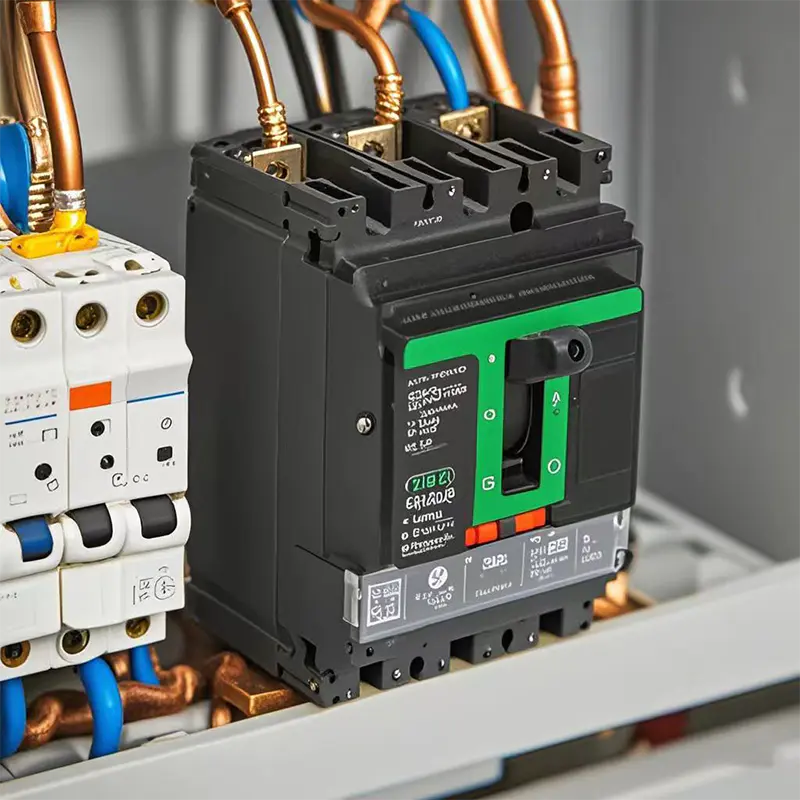

เซอร์กิตเบรกเกอร์แบบขึ้นรูป (MCCB) ซีรีส์ MT-NSX ให้การป้องกันที่เชื่อถือได้และอเนกประสงค์สำหรับระบบไฟฟ้าแรงดันต่ำ ซึ่งนำไปใช้อย่างกว้างขวางในโรงงานอุตสาหกรรม อาคารพาณิชย์ และโครงการโครงสร้างพื้นฐานที่สำคัญ ออกแบบมาเพื่อทั้งความปลอดภัยและประสิทธิภาพ เบรกเกอร์เหล่านี้ให้ประสิทธิภาพที่สม่ำเสมอภายใต้สภาวะการทำงานที่มีความต้องการสูง
| | |
การใช้งาน:
MT-NSX MCCB เป็นส่วนประกอบสำคัญในการปกป้องวงจรไฟฟ้าและอุปกรณ์เชื่อมต่อ การตั้งค่าทริปที่ปรับได้และความสามารถในการหยุดชะงักที่แข็งแกร่งทำให้เหมาะสำหรับการประสานงานแบบเลือกในเครือข่ายไฟฟ้าที่ซับซ้อน การใช้งานทั่วไป ได้แก่:
แผงและแผงจ่ายไฟหลัก
ศูนย์ควบคุมมอเตอร์และแผงสตาร์ท
เครื่องกำเนิดไฟฟ้าและการป้องกันไฟสำรอง
ระบบจ่ายไฟเครื่องจักรอุตสาหกรรม
วงจรไฟฟ้าอาคารพาณิชย์และสำนักงาน
ระบบพลังงานหมุนเวียน รวมถึงการติดตั้งพลังงานแสงอาทิตย์และพลังงานลม
 | |
 |  |

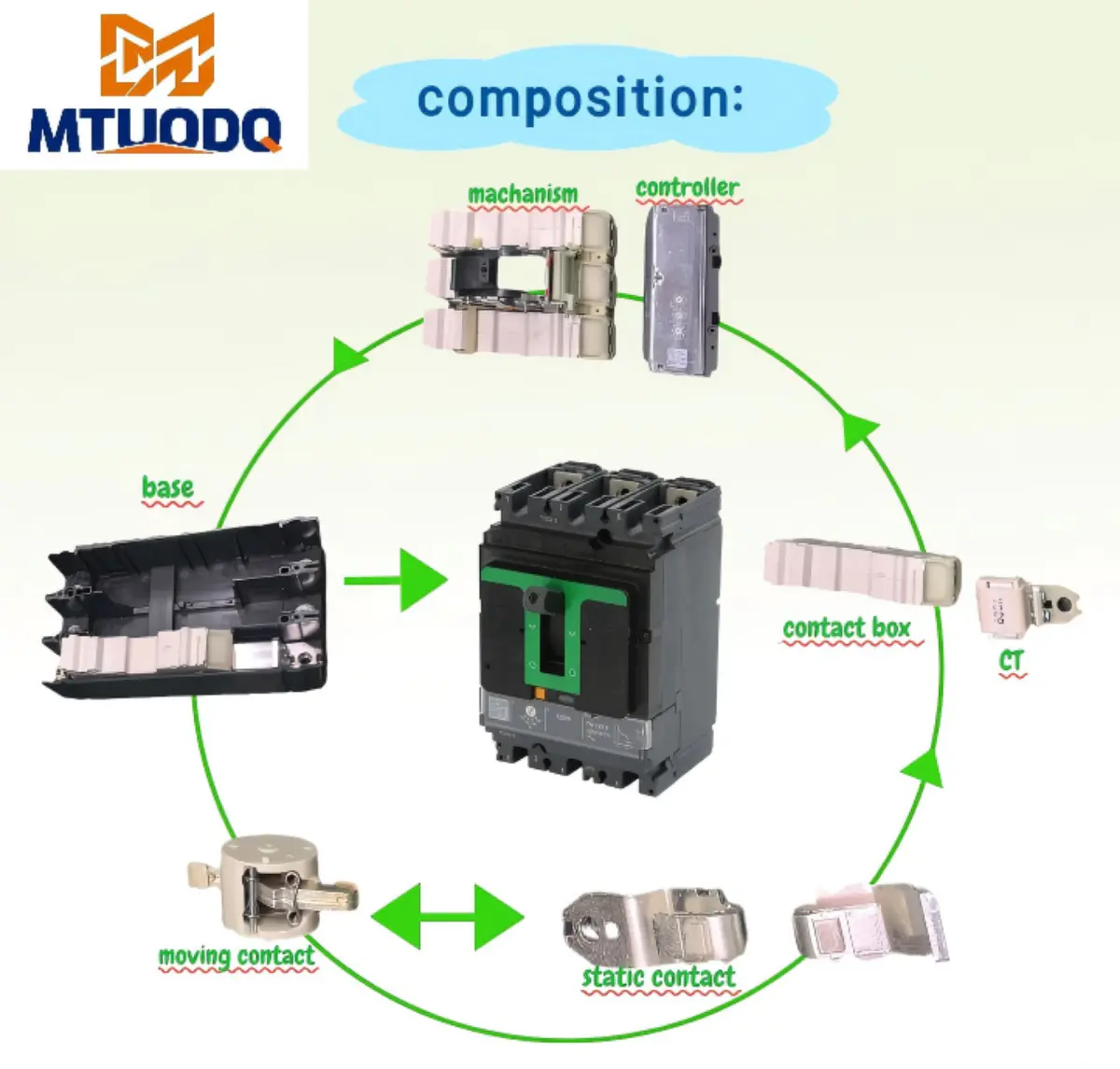

การป้องกันการโอเวอร์โหลด
ใช้ส่วนประกอบระบายความร้อน (แถบโลหะคู่) หรืออุปกรณ์ปล่อยแบบอิเล็กทรอนิกส์เพื่อตรวจสอบกระแสไฟฟ้า
เมื่อกระแสเกินค่าที่ตั้งไว้และคงอยู่เป็นระยะเวลาหนึ่ง องค์ประกอบความร้อนจะโค้งงอเนื่องจากความร้อน (หรือหน่วยอิเล็กทรอนิกส์จะส่งสัญญาณ) กระตุ้นให้กลไกทางกลตัดการเชื่อมต่อวงจรและป้องกันไม่ให้วงจรร้อนเกินไป
ป้องกันการลัดวงจร
ดำเนินการผ่านการปล่อยแม่เหล็กไฟฟ้า (ขดลวดและแกนเหล็ก)
เมื่อเกิดการลัดวงจร กระแสไฟสูงทันทีจะสร้างสนามแม่เหล็กแรง ซึ่งผลักดันให้กระดองชนกับกลไกการปลดและตัดการเชื่อมต่ออย่างรวดเร็วภายในเสี้ยววินาที เพื่อระงับกระแสไฟลัด

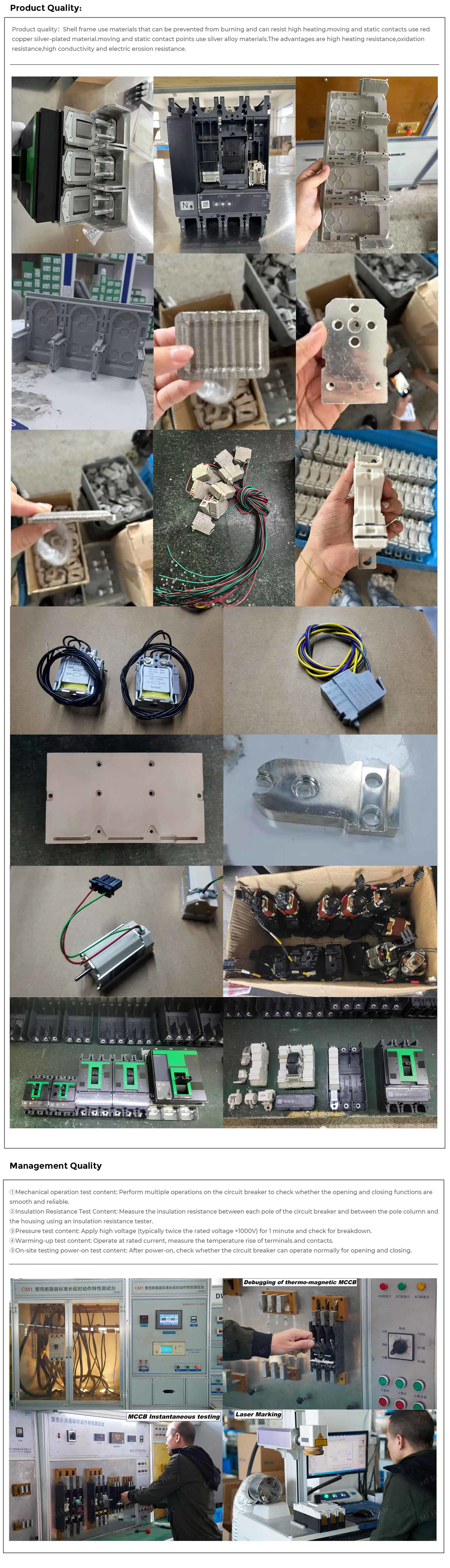

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

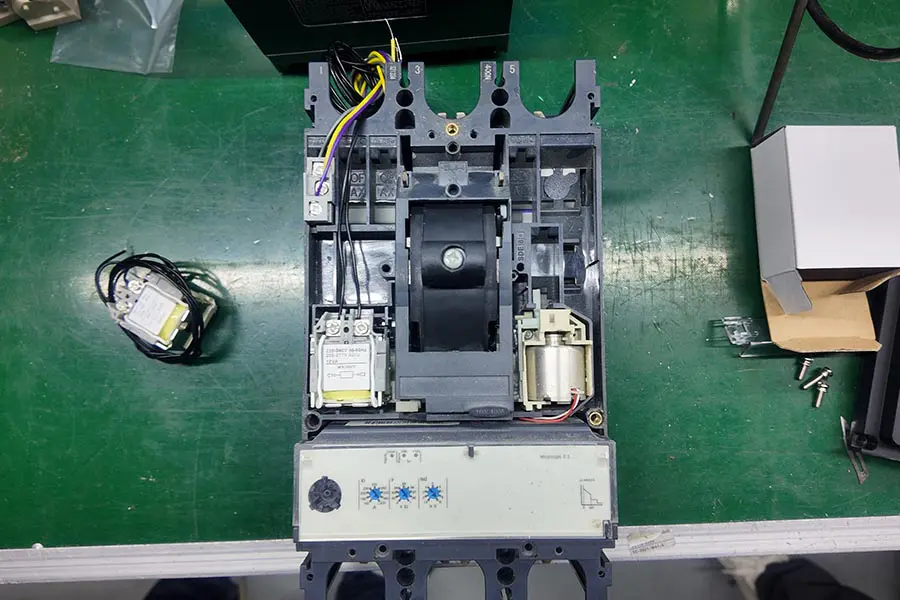

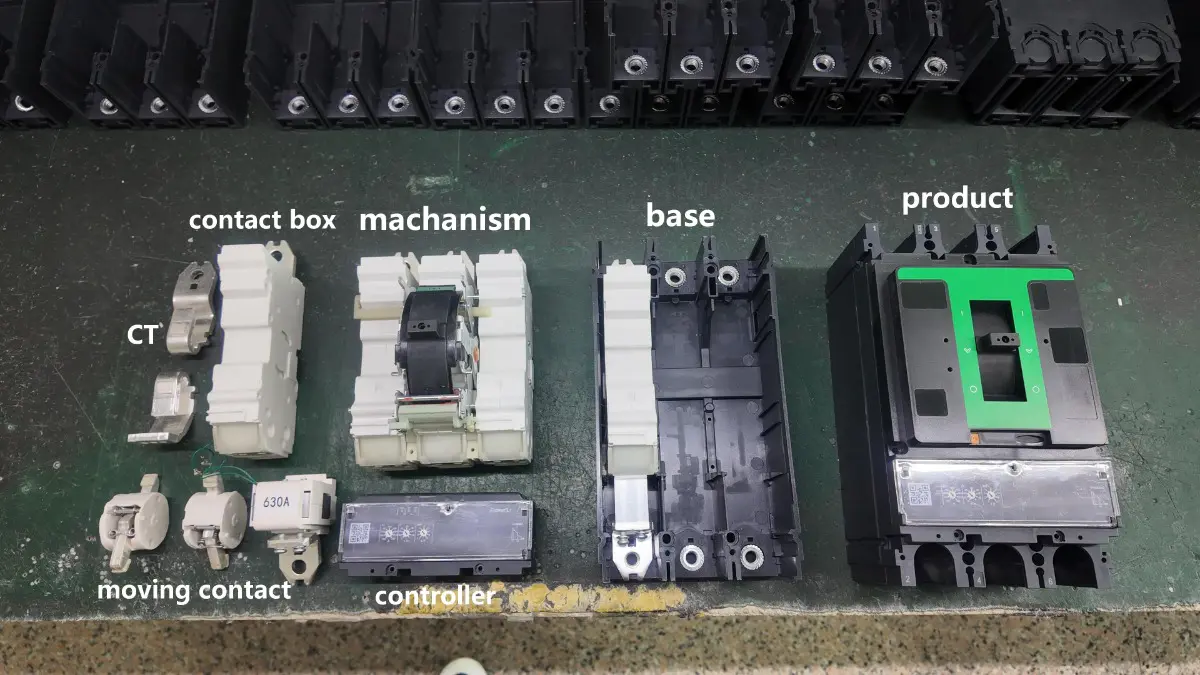

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
เพื่อให้มั่นใจในความปลอดภัยในการขนส่ง ผลิตภัณฑ์เครื่องใช้ไฟฟ้าของเราจึงถูกส่งออกในลังไม้เสริมแรง ลังผ่านการอบชุบด้วยความร้อนและมีเครื่องหมาย ISPM-15 ช่วยให้ผ่านพิธีการศุลกากรได้อย่างรวดเร็ว การออกแบบฐานที่ยกขึ้นช่วยให้การทำงานของรถยกสะดวกขึ้น ในขณะที่การยึดที่ดูดซับแรงกระแทกภายในช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะอยู่ในสภาพสมบูรณ์ ลังภายนอกทั้งหมดมีป้ายกำกับชัดเจนและสอดคล้องกับมาตรฐานการขนส่งระหว่างประเทศ
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

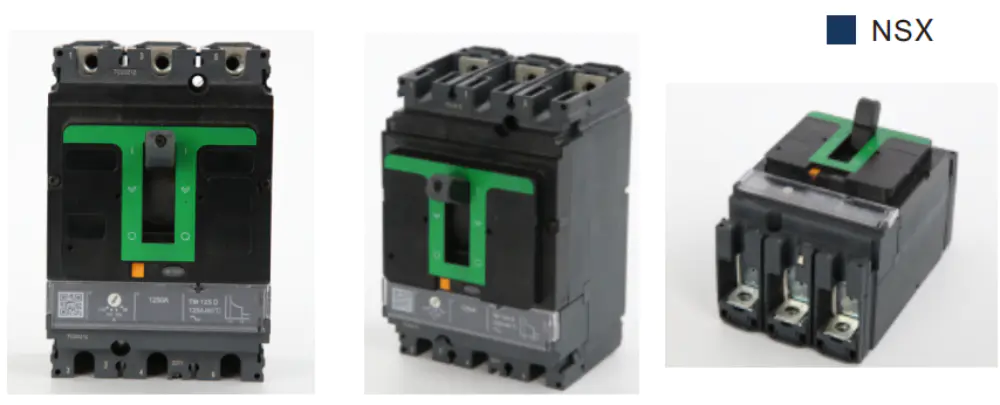

| หมายเลขสินค้า | เอ็นเอสเอ็กซ์100-250 | NSX400-630 | |
| จำนวนเสา | 3พี, 4พี | ||
| การควบคุม | คู่มือ | มีปุ่มสลับพร้อมด้ามจับแบบหมุนตรงหรือแบบขยาย | |
| การเชื่อมต่อ | แก้ไขแล้ว | การเชื่อมต่อด้านหน้า | |
| แก้ไขแล้ว | ปลั๊กอิน | การเชื่อมต่อด้านหน้า/rear connections | |
| คุณลักษณะทางไฟฟ้า (ตาม IEC60947 และ EN60947-2) | |||
| จัดอันดับปัจจุบัน | ใน(ก) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400,500,630 |
| จัดอันดับแรงดันไฟฟ้าของฉนวน | อุ้ย(วี) | 800 | |
| พิกัดแรงกระตุ้นที่ทนต่อแรงดันไฟฟ้า | อูอิม(kV) | 8 | |
| จัดอันดับแรงดันไฟฟ้าในการทำงาน | อือ(วี) | เอซี 50/60เฮิร์ต,690 | |
| หมวดหมู่การใช้งาน | A | ||
| ทำลายระดับความสามารถ | เอฟ、เอ็น、เอช | ||
| ความสามารถในการทำลาย (kA rms) AC 50/60 Hz 380/415 V | ห้องไอซียู | 36, 50, 70 | |
| ความสามารถในการทำลายบริการ (kA rms) AC 50/60 Hz 380/415 V | ไอซีเอส | 36, 50, 70 | |
| ประสิทธิภาพการดำเนินงาน | เครื่องกล | 20000 | 10000 |
| ไฟฟ้า | 10000 | 5000 | |
| การป้องกัน | TMD, ไมโครโลจิค | ||
| บ่งชี้และช่วยควบคุม | |||
| สวิตช์เสริม | |||
| คอยล์ MX Shunt | ■ | ||
| MN คอยล์แรงดันต่ำ | ■ | ||
| รุ่น | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| กระแสเชลล์ | อินม์(เอ) | 100A | 125A | 250A | 400A | 630A |
| จัดอันดับแรงดันไฟฟ้าทำงาน | อือ(v) | AC415/550V | ||||
| จัดอันดับแรงดันไฟฟ้าฉนวน | อุ้ย(v) | 690V | ||||
| พิกัดแรงกระตุ้นที่ทนต่อแรงดันไฟฟ้า | อูอิม(kv) | 6kV | ||||
| จำนวนเสา | 2P / 3ป / 4P | 3P | 2P / 3ป / 4P | 3พี / 4พี | 3พี / 4พี | |
| พิกัดพิกัดความสามารถในการทำลายการลัดวงจร Icu (kA) o-co | 415V | 30-100 / 7.5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2.5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| จัดอันดับความสามารถในการทำลายการลัดวงจรขณะทำงาน Ics (kA) | 110-400V | ไอซียู 50% / ไอซียู 25-50% | ห้องไอซียู 50% | ห้องไอซียู 50% / 50%ICU | 100%(220-415V) | 100%(220-415V) |
| 415-550V | ไอซียู 25% / ไอซียู 25-50% | ห้องไอซียู 50% | ห้องไอซียู 50% / 50%ICU | 50% (440V) | 50% (440V) | |
| ความทนทาน | เครื่องกล | 13000 | 13000 | 10000 | 10000 | 10000 |
| ไฟฟ้า | 4000 | 4000 | 5000 | 4000 | 3000 | |
