คำอธิบาย:

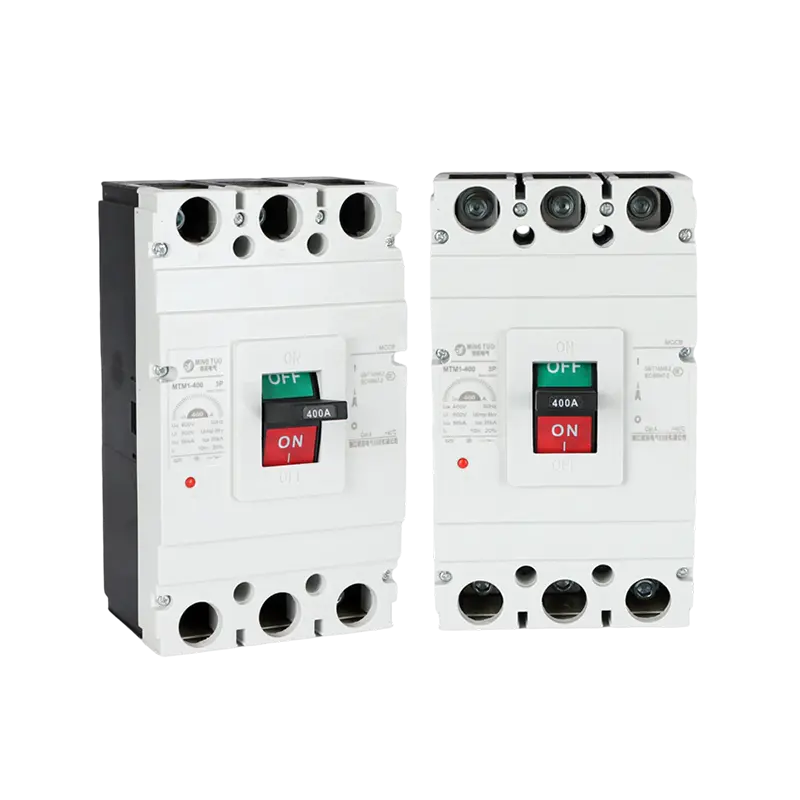

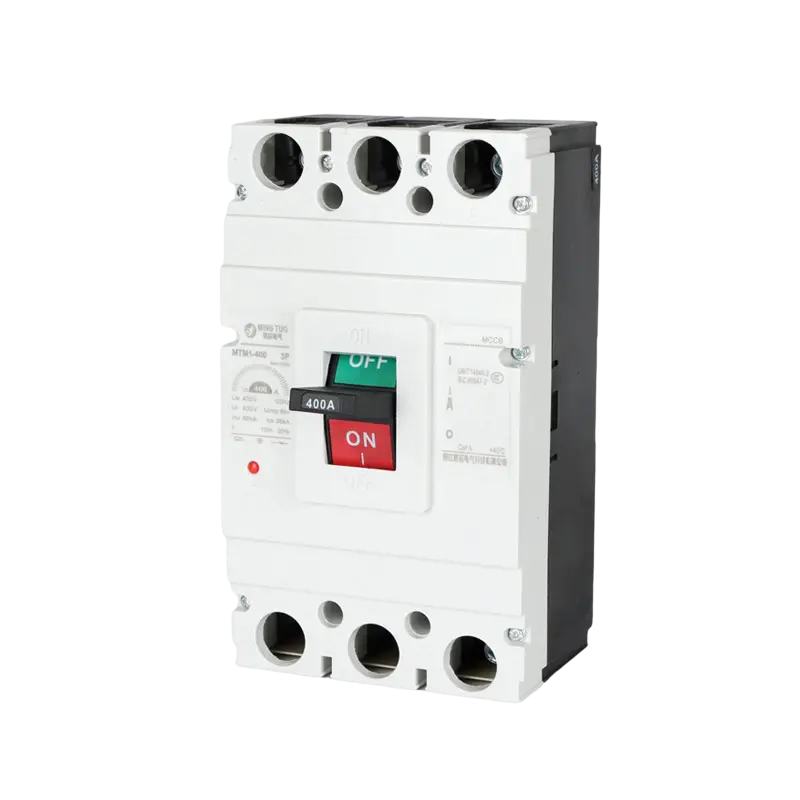

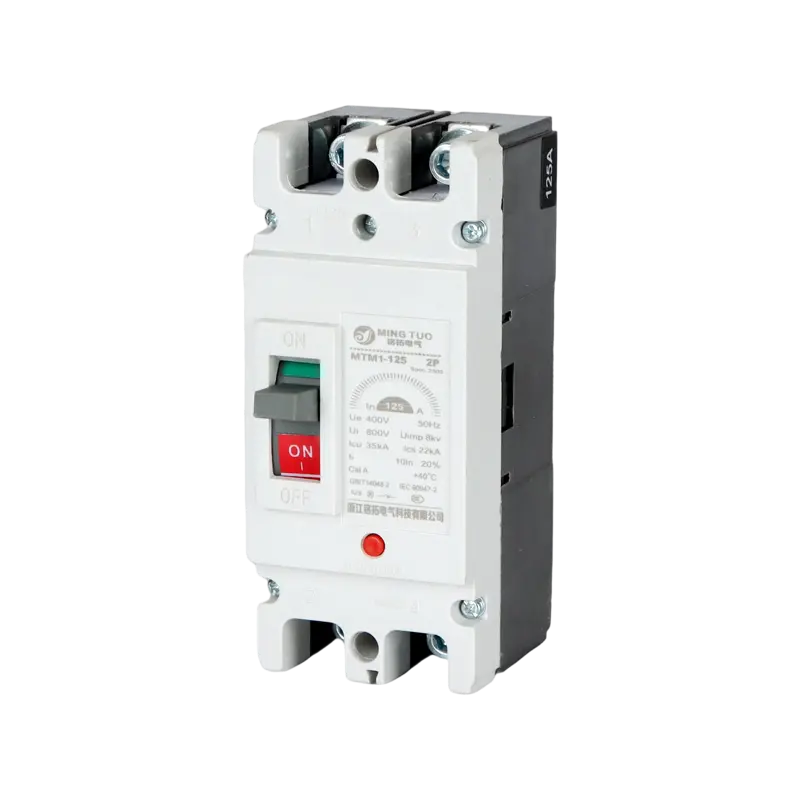

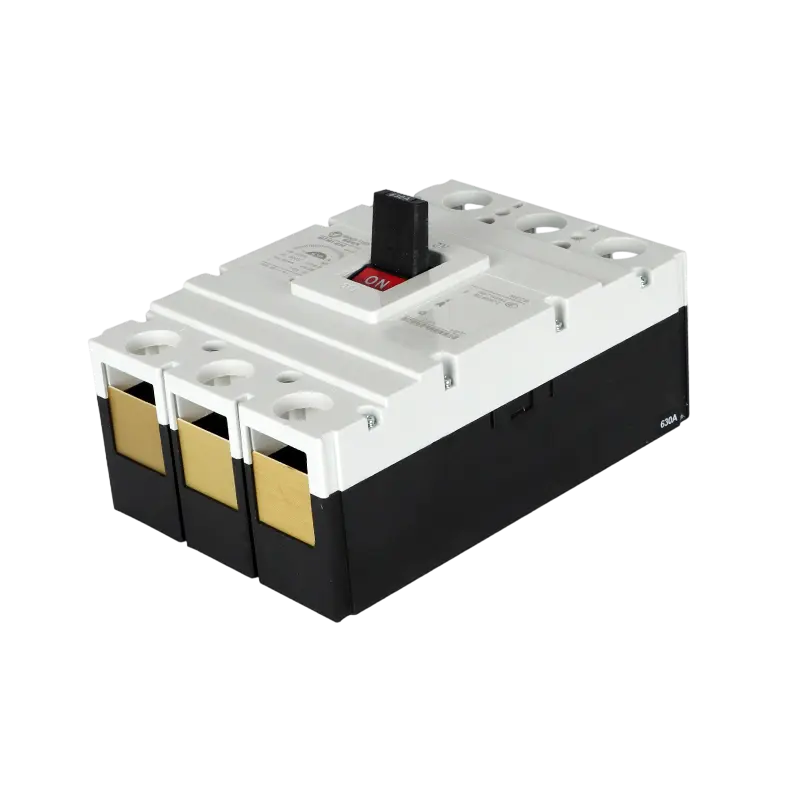

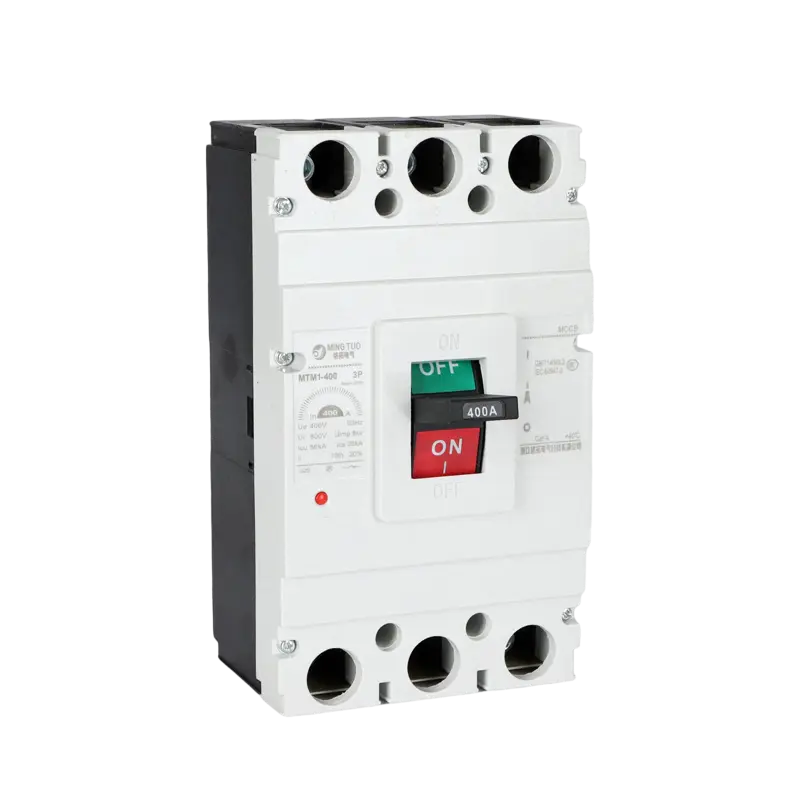

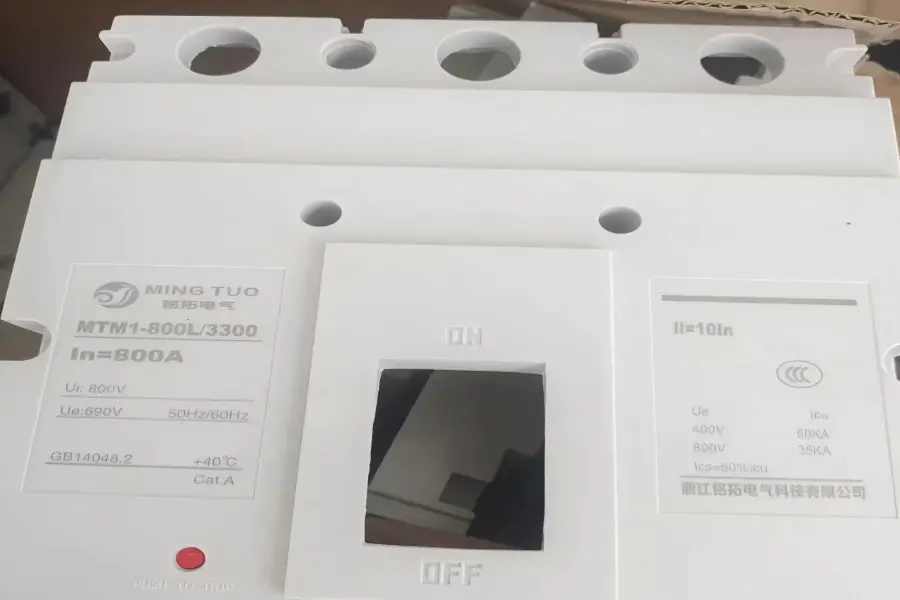

เซอร์กิตเบรกเกอร์แบบขึ้นรูป (MCCB) ซีรีส์ MT-M1 ได้รับการออกแบบมาเพื่อมอบการป้องกันและการควบคุมที่เชื่อถือได้ในระบบจ่ายไฟ AC 50Hz โดยมีแรงดันไฟฟ้าในการทำงานสูงสุด 400V และกระแสตั้งแต่ 63A ถึง 1600A ออกแบบมาเพื่อปกป้องวงจรและอุปกรณ์เชื่อมต่อ MT-M1 ขัดขวางการโอเวอร์โหลด การลัดวงจร และสภาวะแรงดันไฟตกได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็จัดการการสตาร์ทมอเตอร์เป็นครั้งคราวโดยไม่กระทบต่อความสมบูรณ์ของระบบ
MCCB นี้มีขนาดกะทัดรัดแต่ทนทาน โดดเด่นด้วยความสามารถในการทำลายล้างที่เหนือกว่าและการอาร์คที่น้อยที่สุด ทำให้มั่นใจได้ถึงความน่าเชื่อถือในการปฏิบัติงานในระยะยาว การออกแบบแบบโมดูลาร์ทำให้สามารถติดตั้งได้ทั้งแนวตั้งและแนวนอน ทำให้สามารถติดตั้งได้อย่างยืดหยุ่นในแผงไฟฟ้าหรือศูนย์ควบคุมมอเตอร์ที่คับแคบ MT-M1 ได้รับการรับรองมาตรฐาน IEC 60947-2 และ GB14048.2 โดยสมบูรณ์ ตรงตามมาตรฐานคุณภาพและความปลอดภัยระดับสากล
 |  |
การใช้งาน:
MT-M1 MCCB ให้การป้องกันที่เชื่อถือได้ในระบบไฟฟ้าที่หลากหลาย รวมถึง:
แผงจ่ายไฟหลักและรอง
ศูนย์ควบคุมมอเตอร์และแผงสตาร์ท
วงจรป้องกันเครื่องกำเนิดไฟฟ้า
เครื่องจักรอุตสาหกรรมและการผลิต
ติดตั้งระบบไฟฟ้าเชิงพาณิชย์และที่อยู่อาศัย
ระบบบูรณาการพลังงานแสงอาทิตย์และพลังงานลม
 |  |
 |  |
 | |
หลักการทำงาน: หลักการทำงานของ MCCB ซีรีส์ MT-M1 คือการตรวจสอบกระแสของวงจร และในกรณีของการโอเวอร์โหลด การลัดวงจร หรือความผิดปกติของกราวด์ จะกำหนดและทริกเกอร์กลไกโดยอัตโนมัติเพื่อขัดจังหวะวงจรอย่างรวดเร็ว นอกจากนี้ยังดับส่วนโค้งได้อย่างปลอดภัยผ่านระบบดับส่วนโค้ง ดังนั้นจึงตัดการทำงานผิดพลาดได้อย่างน่าเชื่อถือและปกป้องวงจรและอุปกรณ์

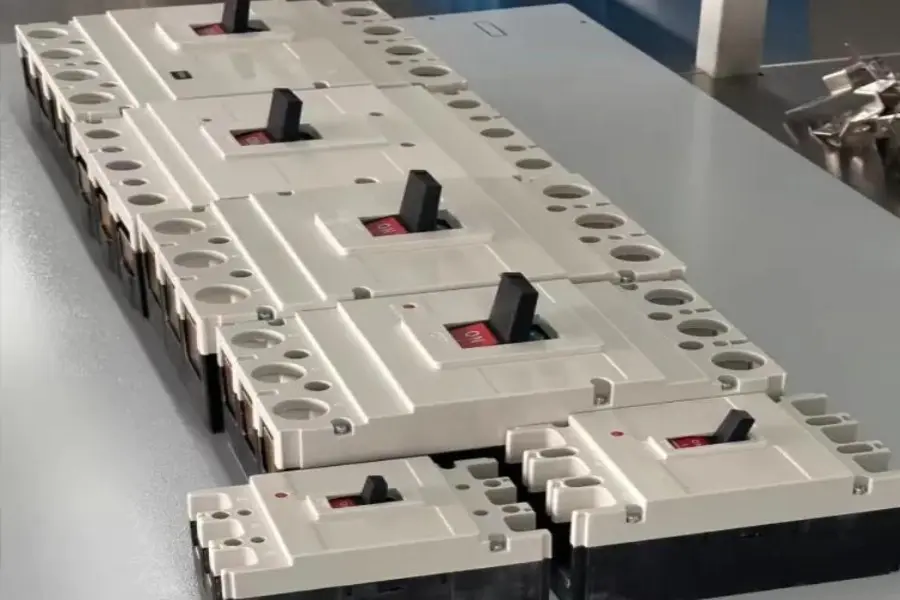

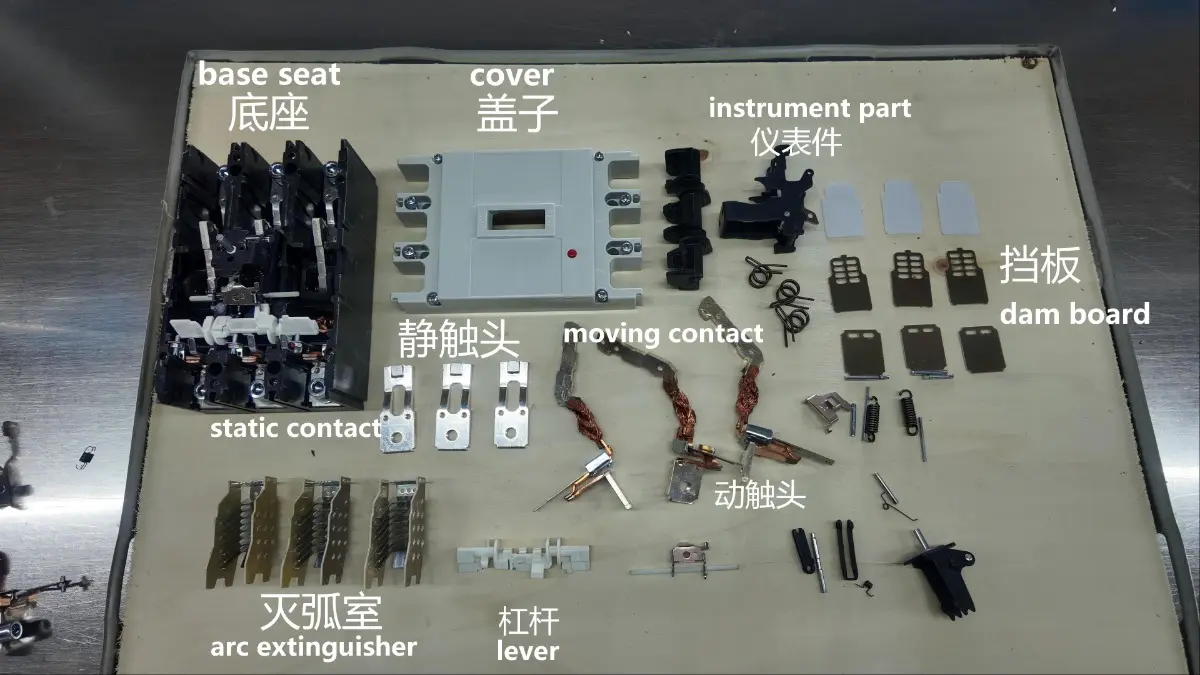

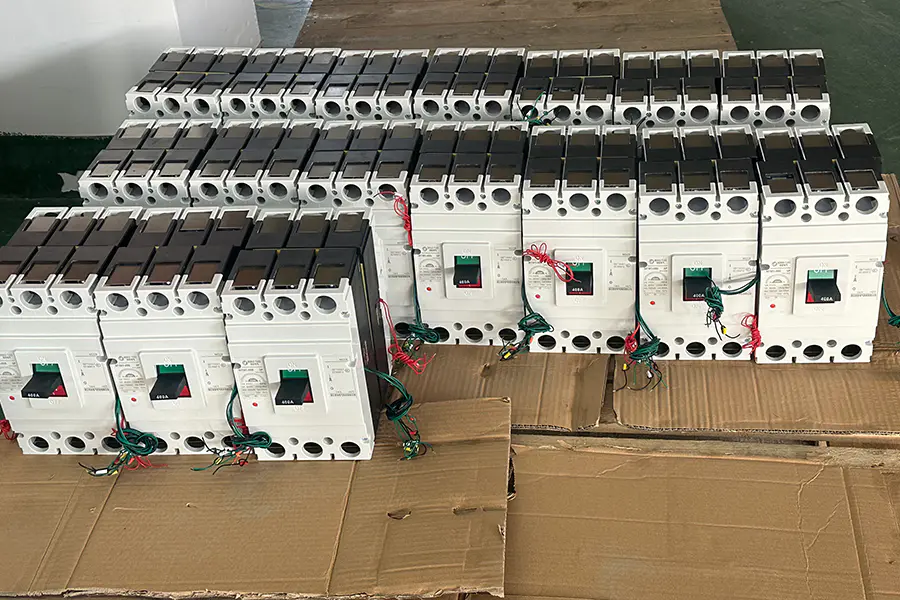

MCCB Assemble
MCCB Assemble

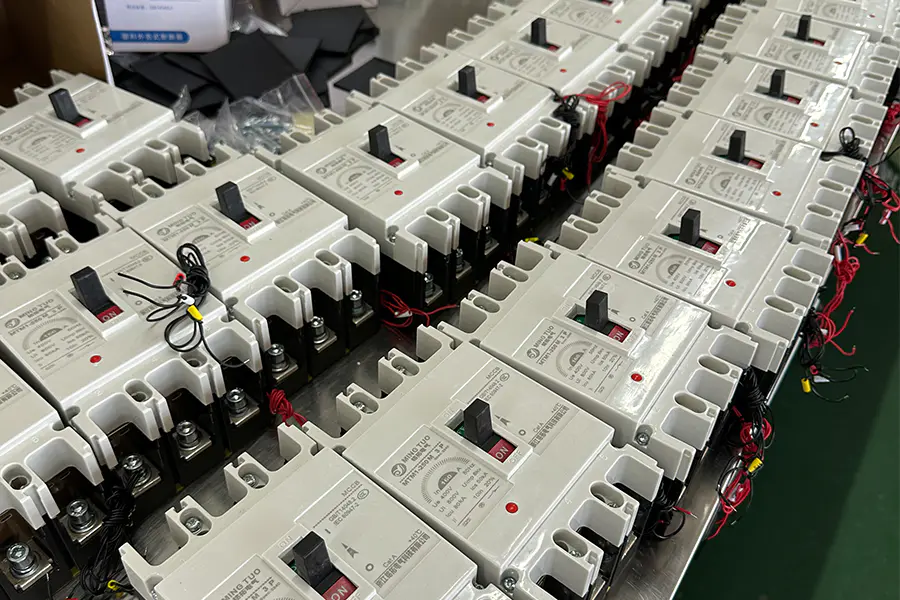

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

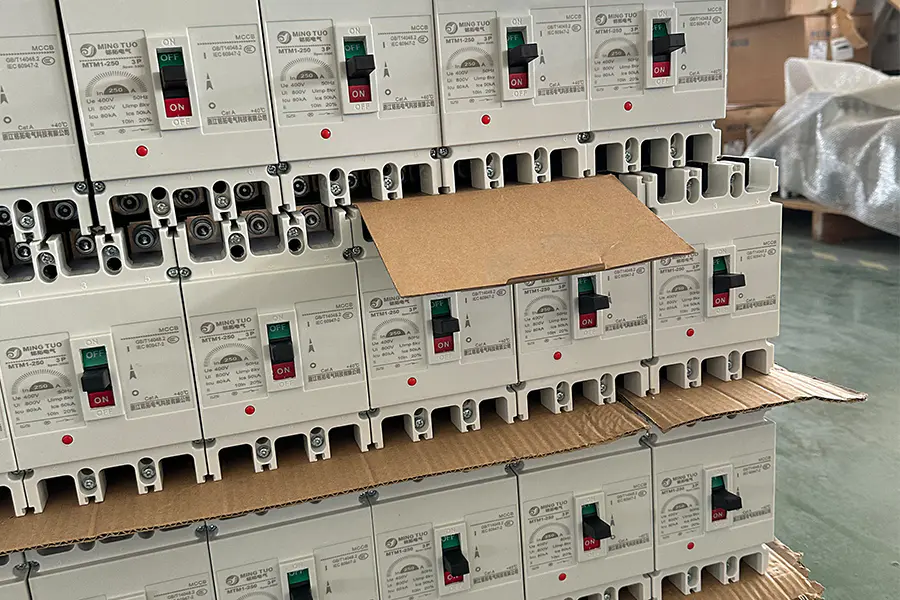

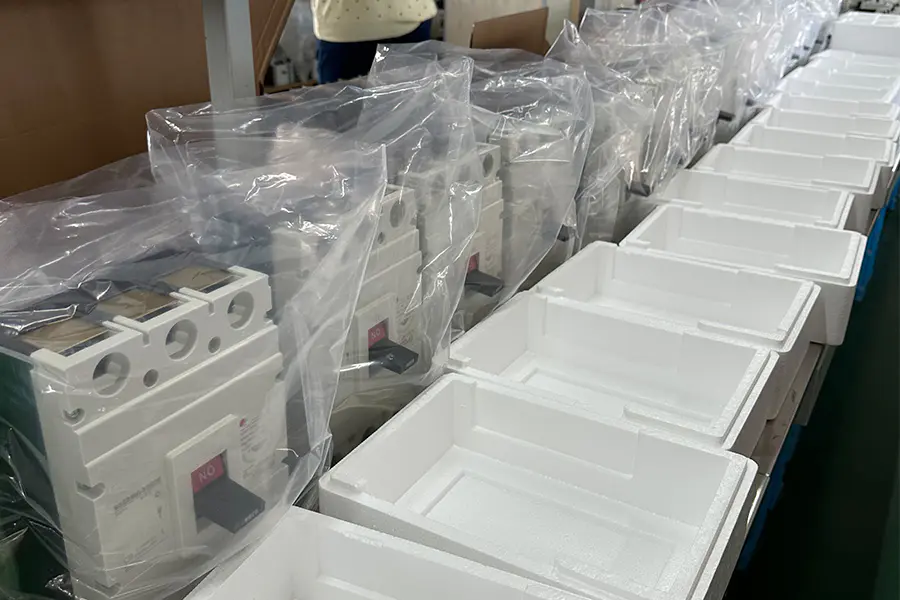

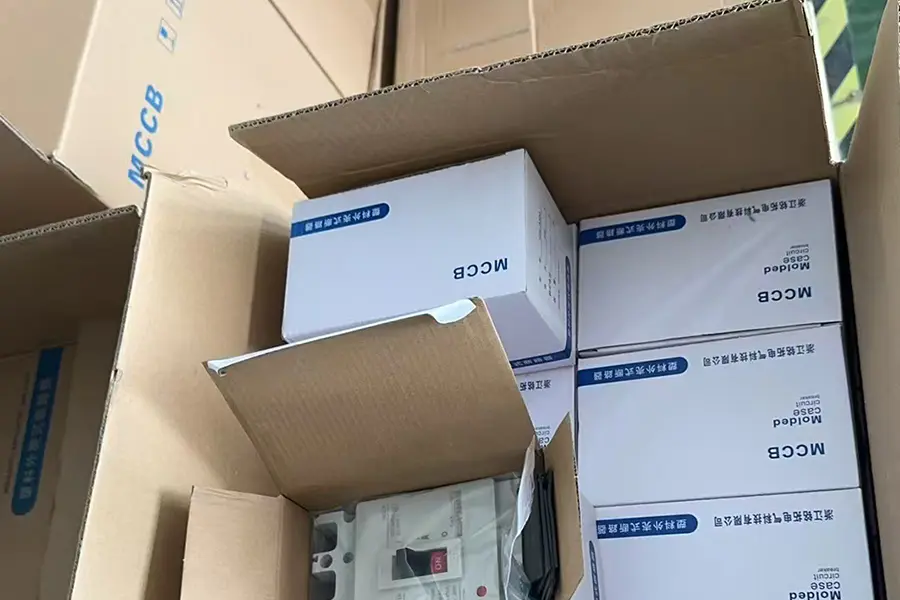

เพื่อให้มั่นใจในความปลอดภัยในการขนส่ง ผลิตภัณฑ์เครื่องใช้ไฟฟ้าของเราจึงถูกส่งออกในลังไม้เสริมแรง ลังผ่านการอบชุบด้วยความร้อนและมีเครื่องหมาย ISPM-15 ช่วยให้ผ่านพิธีการศุลกากรได้อย่างรวดเร็ว การออกแบบฐานที่ยกขึ้นช่วยให้การทำงานของรถยกสะดวกขึ้น ในขณะที่การยึดที่ดูดซับแรงกระแทกภายในช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะอยู่ในสภาพสมบูรณ์ ลังภายนอกทั้งหมดมีป้ายกำกับชัดเจนและเป็นไปตามมาตรฐานการขนส่งระหว่างประเทศ
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

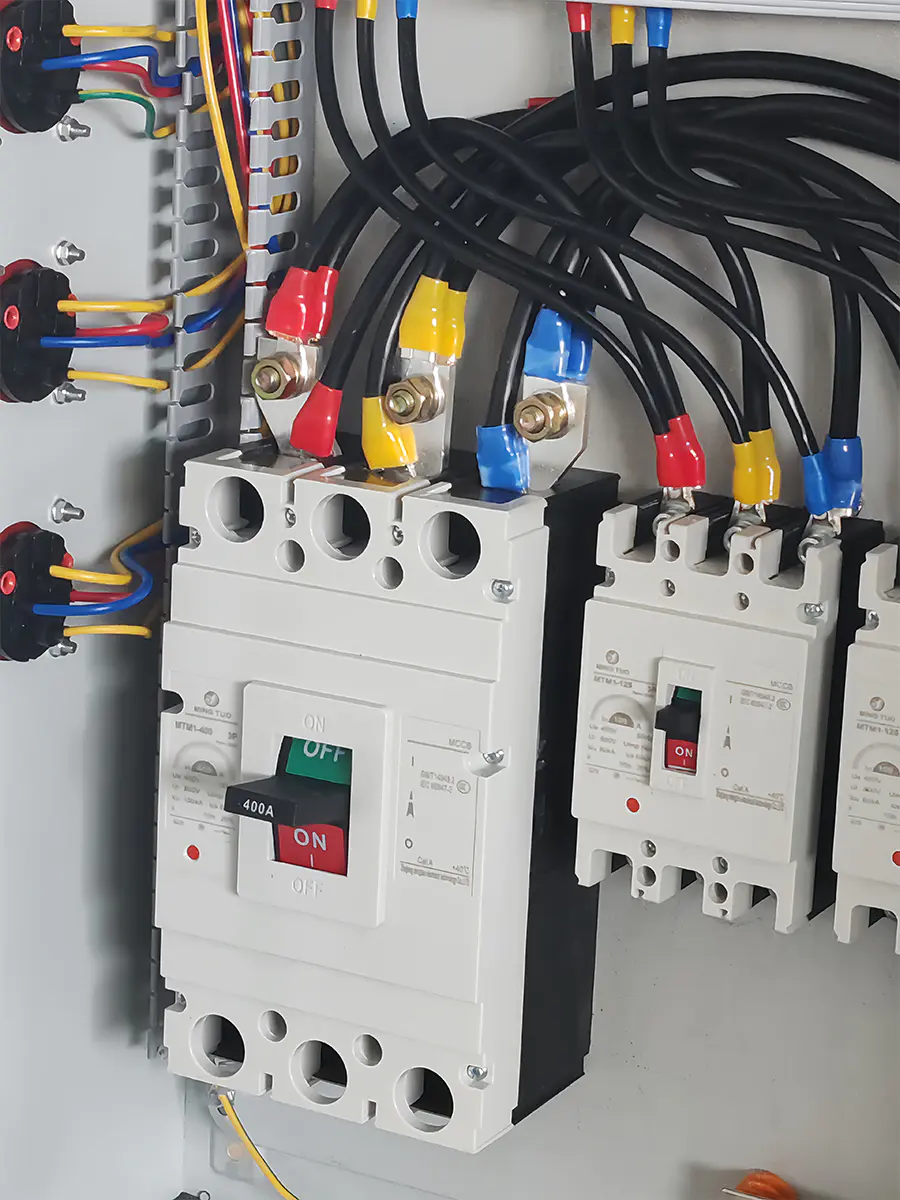

b64cb82cb063b5509f2ea787600334d2

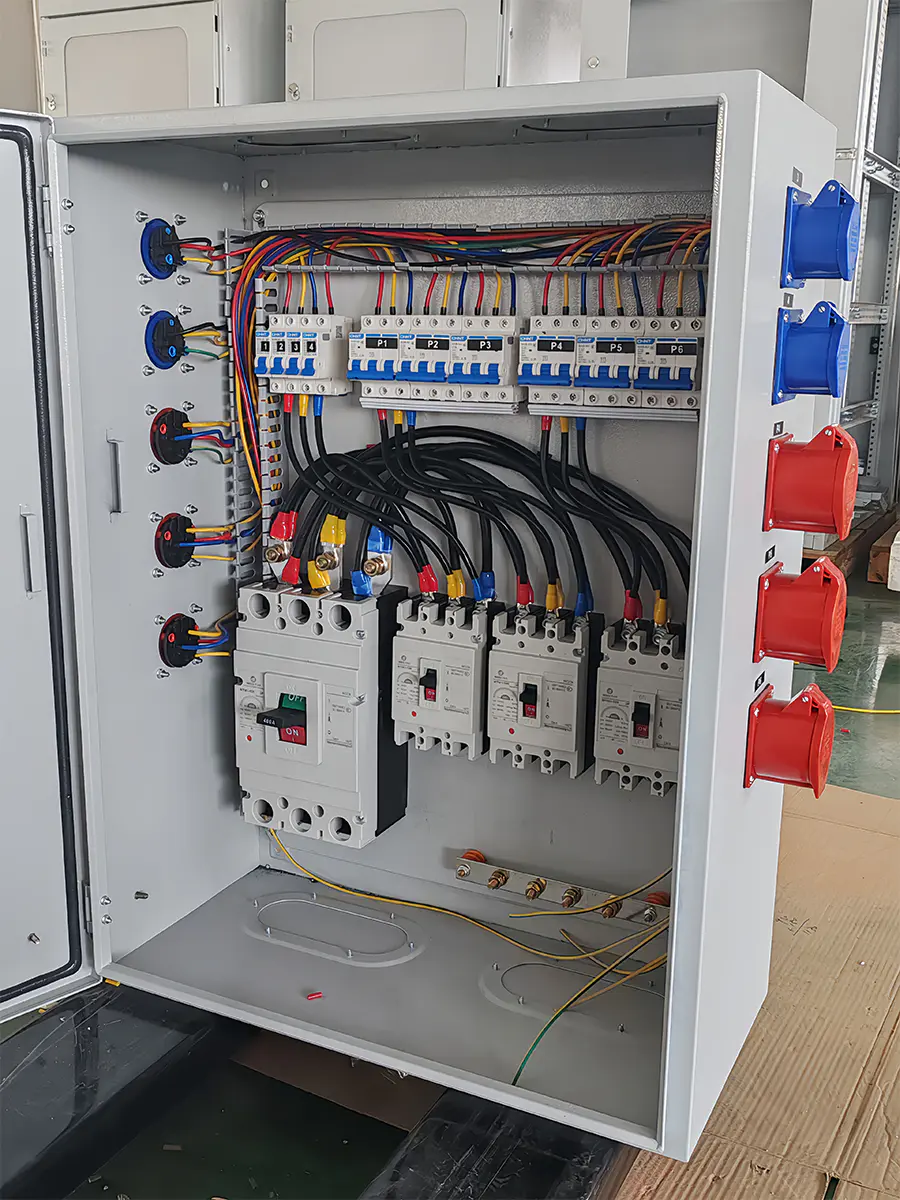

3c16a183fdcdba56f310533eba28cb60
| ประเภท | เสา | ขนาดภายนอก | ขนาดการติดตั้ง (มม.) | ขนาดการเชื่อมต่อแผงด้านหลัง (มม.) | |||||||||||
| L | L1 | W | H | H1 | H2 | a | b | ∅ง | ก1 | ข1 | ง1 | H3 | H4 | ||
| เอ็มทีเอ็ม1-63L | 3 | 135 | 21 | 76 | 89.5 | 72 | 18 | 25 | 117 | 3.5 | 25 | 117 | 18 | 52 | 75 |
| 4 | 103 | ||||||||||||||
| เอ็มทีเอ็ม1-63เอ็ม | 3 | 76 | 99 | 81 | 28 | ||||||||||
| 4 | 103 | ||||||||||||||
| เอ็มทีเอ็ม1-125แอล | 2 | 150 | 51 | 65 | 87 | 68 | 24 | … | 129 | 4.5 | 30 | 132 | 22 | 65 | 100 |
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| เอ็มทีเอ็ม1-125M,เอช | 2 | 65 | 103.5 | 85 | 23 | … | |||||||||
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-250L | 2 | 164 | 64 | 75 | 108 | 87 | 24 | … | 126 | 5.5 | 35 | 144 | 24 | 70 | 110 |
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-250M,เอช | 2 | 75 | 124.5 | 104 | 24 | … | |||||||||
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-400M,เอช | 3 | 257 | 105 | 150 | 153 | 106 | 38 | 44 | 194 | 7 | 48 | 224 | 32 | 48.5 | 108.5 |
| 4 | 197 | ซ้าย 44 ขวา 50 | |||||||||||||
| MTM1-630M,เอช | 3 | 270 | 105 | 182 | 157 | 111 | 43 | 58 | 200 | 7 | 58 | 234 | 40 | 70 | 120 |
| 4 | 240 | ||||||||||||||
| MTM1-800M,เอช | 3 | 280 | 105 | 210 | 158 | 116 | 42 | 70 | 243 | 7 | 70 | 243 | 48 | 75 | 125 |
| 4 | 280 | ||||||||||||||
| ประเภท | MTM1-63 | MTM1-125 | MTM1-250 | |||||
| lnmFrameInm (A) | 63 | 125 | 250 | |||||
| พิกัดกระแส (A) | 10、16、20、25、32、40、50、63 | 16、20、25、32、40、50、63、80、100、125 | 100、125、140、160、180、200、225、250 | |||||
| พิกัดแรงดันไฟฟ้า Ue(V) | เอซี400 | เอซี400 | เอซี400 / AC690 | เอซี400 | เอซี400 | เอซี400 / AC690 | เอซี400 | |
| จัดอันดับแรงดันไฟฟ้าฉนวนUi(V) | เอซี800 | เอซี800 | เอซี800 | |||||
| จำนวนเสา | 3、4 | 3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 |
| อิคุกะ) พิกัดพิกัดลัดวงจร ทำลายระดับความสามารถ | L | M | S | L | M | S | L | M |
| อิคุกะ) พิกัดพิกัดลัดวงจร ทำลายความจุ | 12 | 35 | 12 | 35 | 50 | 12 | 35 | 50 |
| ไอซีเอส (kA) จัดอันดับความสามารถในการทำลายการลัดวงจร | 6 | 22 | 6 | 22 | 35 | 6 | 22 | 35 |
| พิกัดลัดวงจร ทำลายความจุ | 4500 | 3000 | 2500 | |||||
| อายุการใช้งาน (รอบ) | 8500 | 7000 | 6500 | |||||
| ระยะอาร์ค (มม.) | 0、< 50 | 0、< 50 | < 50 | |||||
| ขนาด |  |  |  | |||||
| ขนาดการติดตั้ง |  |  |  | |||||
