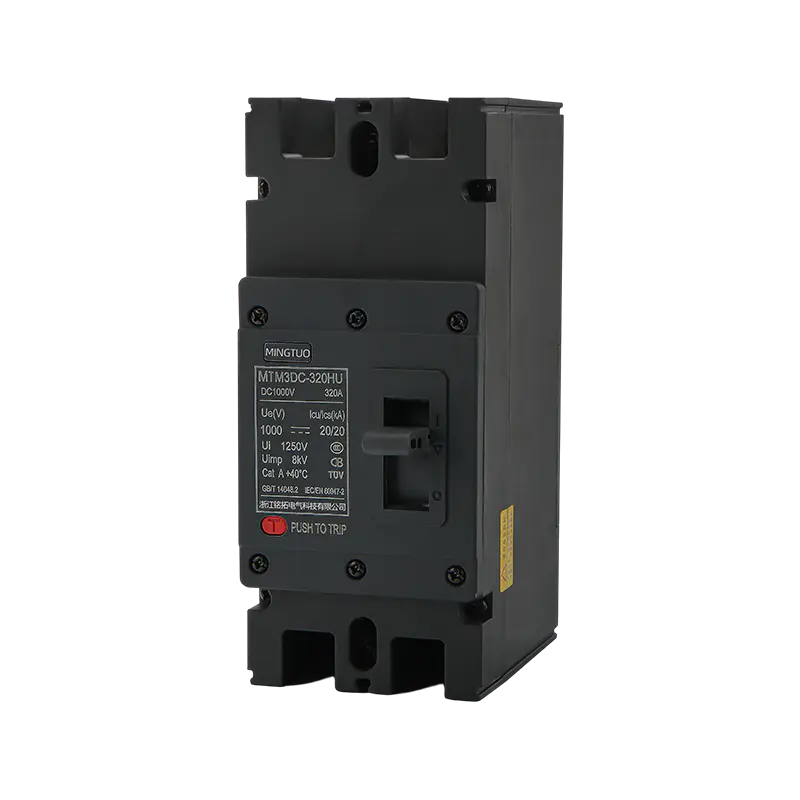

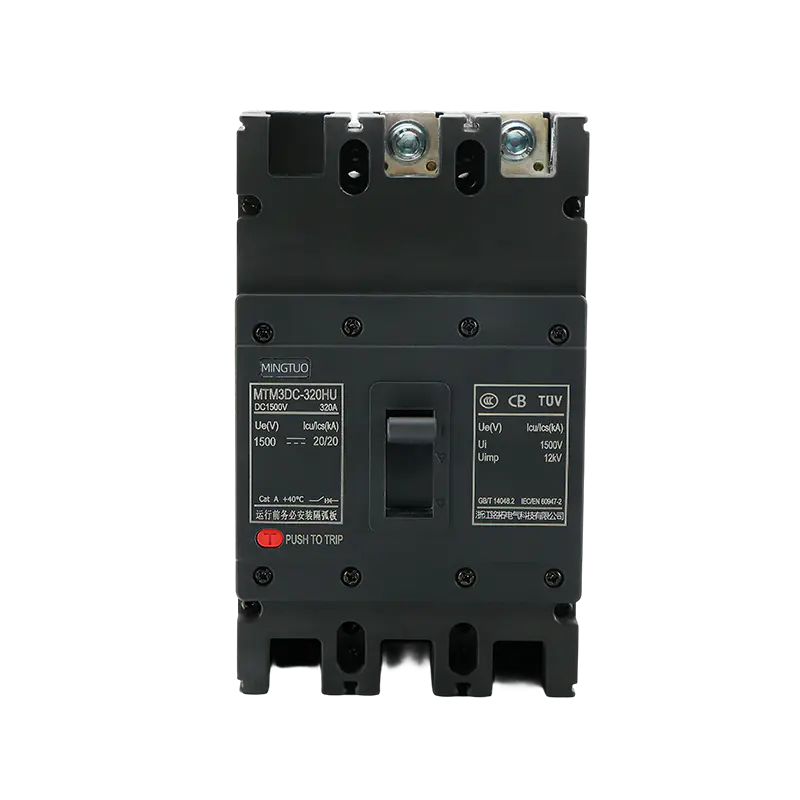

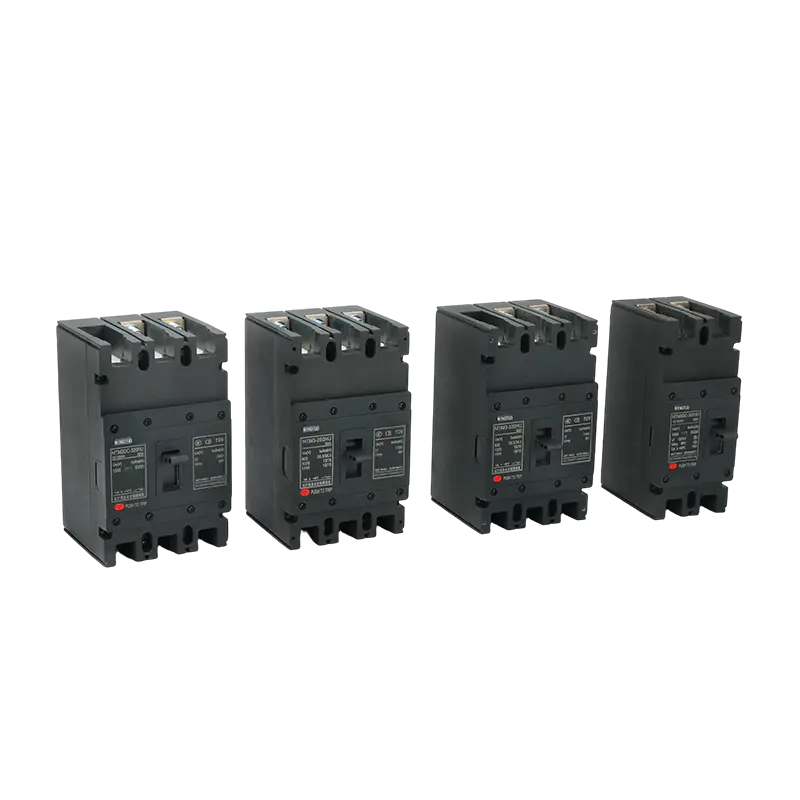

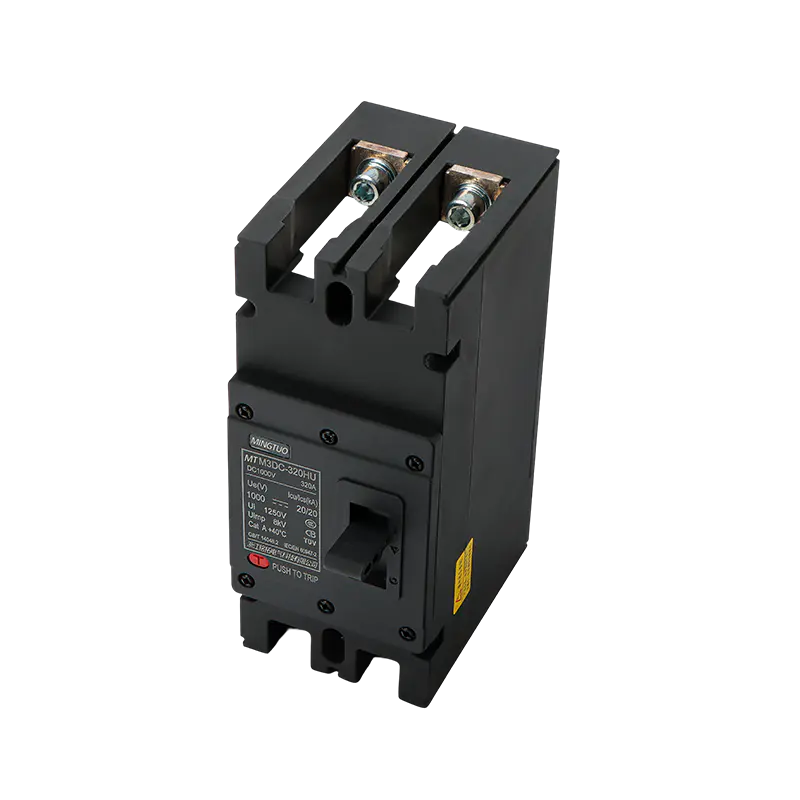

บ้าน / สินค้า / เซอร์กิตเบรกเกอร์แบบขึ้นรูป / MTM3 ซีรีส์ MCCB / PV DC MCCB 1000V 630A เบรกเกอร์พลังงานแสงอาทิตย์สำหรับการป้องกันแผง
เซอร์กิตเบรกเกอร์นี้ให้การป้องกันโอเวอร์โหลด การลัดวงจร และอาร์คที่เชื่อถือได้สำหรับฝั่งไฟฟ้าโซลาร์เซลล์ DC ผ่านขั้นตอนการทำงานของ "การตรวจจับข้อผิดพลาด → การสะดุดอย่างรวดเร็ว → การดับไฟด้วยแม่เหล็กของส่วนโค้ง" ในขณะเดียวกันก็สนับสนุนการแยกอย่างปลอดภัยและการตรวจสอบสถานะเพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและเสถียรของระบบ
สอดคล้องกับมาตรฐานความปลอดภัยสากลที่เข้มงวด เบรกเกอร์ของเราผ่านการทดสอบอย่างเข้มงวดเพื่อให้มั่นใจถึงประสิทธิภาพที่คงที่ตลอดอายุการใช้งาน 25 ปีของระบบของคุณ
| 1. ประสิทธิภาพ DC ที่เหนือกว่า | ความสามารถในการทำลายสูงถึง 25kA ที่ 1,000–1500V DC การตรวจจับและการหยุดชะงักที่รวดเร็วปานสายฟ้า 0.5ms การปราบปรามส่วนโค้ง DC ที่เชื่อถือได้เพื่อปกป้องอุปกรณ์และบุคลากร |
| 2. ความทนทานเป็นพิเศษ | ตัวเครื่องป้องกันรังสียูวีระดับ IP65 ทนต่อการกัดกร่อนด้วยสเปรย์เกลือ ทดสอบเป็นเวลา 1,000 ชม รอบการทำงานของกลไกขั้นต่ำ 20,000 รอบ ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง |
| 3. คุณสมบัติอัจฉริยะ | การตรวจสอบข้อผิดพลาดแบบรวมและความสามารถในการดำเนินการจากระยะไกล ตัวบ่งชี้สถานะที่ชัดเจนสำหรับการตรวจสอบระบบแบบเรียลไทม์ เทคโนโลยีการชดเชยอุณหภูมิเพื่อการปกป้องที่ดียิ่งขึ้น |
| 4. การประกันคุณภาพที่ผ่านการรับรอง | ได้รับการรับรองจาก TÜV Rheinland, สอดคล้องตามมาตรฐาน UL 489B การปฏิบัติตามมาตรฐาน IEC 60947-2 ผ่านการทดสอบจากโรงงาน 100% ก่อนจัดส่งเพื่อประสิทธิภาพที่สม่ำเสมอ |
| 5. ติดตั้งและบำรุงรักษาง่าย | กะทัดรัดกว่าเบรกเกอร์ DC ทั่วไปถึง 35% การติดตั้งอุปกรณ์เสริมโดยไม่ต้องใช้เครื่องมือและขั้วต่อแบบหันหน้าไปทางด้านหน้า อเนกประสงค์สำหรับการติดตั้งราง DIN หรือแผง |
| 6. ประสิทธิภาพด้านต้นทุน | อายุการใช้งานยาวนานกว่าโซลูชันมาตรฐาน ความต้องการในการบำรุงรักษาลดลง ราคาตรงจากโรงงานพร้อมการรับประกัน 3 ปีและการสนับสนุนทั่วโลก |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
เพื่อให้มั่นใจในความปลอดภัยในการขนส่ง ผลิตภัณฑ์เครื่องใช้ไฟฟ้าของเราจึงถูกส่งออกในลังไม้เสริมแรง ลังผ่านการอบชุบด้วยความร้อนและมีเครื่องหมาย ISPM-15 ช่วยให้ผ่านพิธีการศุลกากรได้อย่างรวดเร็ว การออกแบบฐานที่ยกขึ้นช่วยให้การทำงานของรถยกสะดวกขึ้น ในขณะที่การยึดที่ดูดซับแรงกระแทกภายในช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะอยู่ในสภาพสมบูรณ์ ลังภายนอกทั้งหมดมีป้ายกำกับชัดเจนและเป็นไปตามมาตรฐานการขนส่งระหว่างประเทศ
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| ภายนอก |  |  | |||||
| โครงเชลล์ | รุ่น SRM3DC-320 | SRM3DC-400 | |||||
| จำนวนเสา | 2 | สาม | 2 | สาม | |||
| พิกัดแรงดันไฟฟ้าที่ใช้งาน Ue(V) | ดีซี500 | ดีซี1000 | ดีซี1500 | ดีซี250/500 | ดีซี750/1000 | ดีซี1250/1500 | ดีซี1250/1500 |
| จัดอันดับแรงดันไฟฟ้าแยก Ui (V) | ดีซี1250 | ดีซี1500 | ดีซี1500 | ||||
| พิกัดแรงกระแทกทนต่อแรงดันไฟฟ้า Uimp(kV) | แปด | 12 | 12 | ||||
| จัดอันดับปัจจุบันใน (A) | 63、80、100、125、140、160、180、200、225、250、280、315、320 | 225、250、315、350、400 | |||||
| ขีด จำกัด พิกัดพิกัดความสามารถในการทำลายลัดวงจร Icu (kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2-โพลริง) 20[3-เสา) |
| หนึ่ง | หนึ่ง | / | 70 | 40 | 20 | 20[2-สายเสา) 25(สาย 3 ขั้ว) | |
| โหมดการเชื่อมต่อ Ics (kA) ของความสามารถในการตัดกระแสไฟฟ้าลัดวงจร | ไอซีเอส=100%ไอซียู | ||||||
| ขึ้นและลง, ลงและขึ้น (2P, 320/3P) เข้าออก ขึ้นและออก (3P) | |||||||
| หมวดหมู่การใช้งาน | A | ||||||
| มันมีฟังก์ชั่นแยกหรือไม่? | เป็น
| ||||||
| อุณหภูมิแวดล้อมในการทำงาน | -35°C~ 70°C | ||||||
| อายุการใช้งานเครื่องกล (ครั้ง) | 20000 | สิบพัน | |||||
| อายุการใช้งานไฟฟ้า (ครั้ง) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| เป็นไปตามเกณฑ์ | IEC/EN 60947-2、GB/T 14048.2 | ||||||

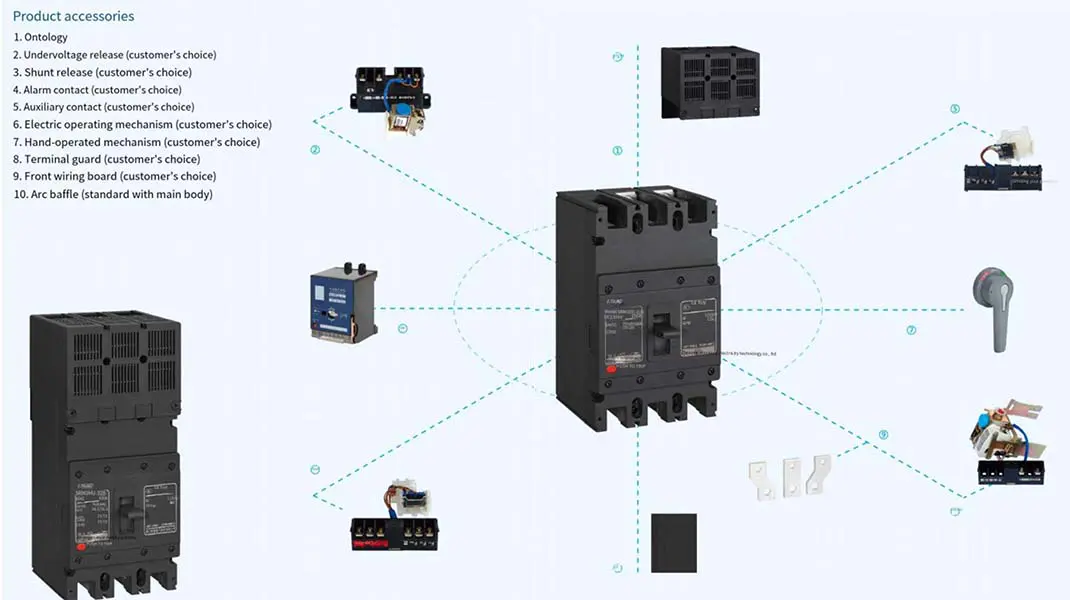

| เอกสารแนบ | แยกการกระตุ้น, เสริม, สัญญาณเตือน, การทำงานแบบแมนนวลและการทำงานแบบไฟฟ้า | ||||||
| การรับรองความถูกต้อง | ซีซีซี, CE, TUV | ||||||
| วัด (ยาว×กว้าง×สูง)(มิลลิเมตร) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||
| หมายเหตุ | เฟรมเชลล์ 320 แบ่งออกเป็น H: การแตกหักสูง R: ประเภทจำกัดกระแส | ||||||
| ภายนอก |  |  | ||||||

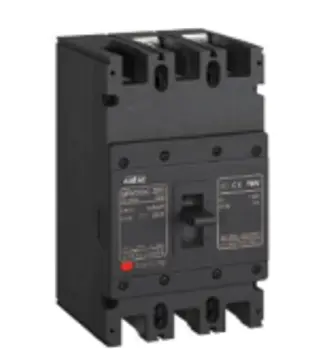

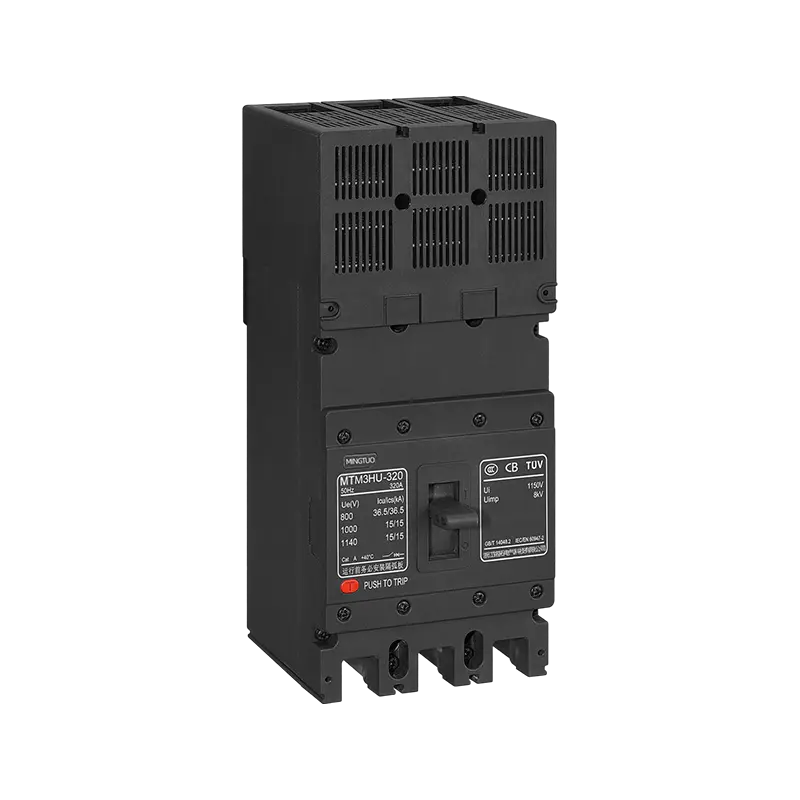

| โครงเชลล์ | SRM3HU-320 | SRM3HU-400 | ||||||
| จำนวนเสา | สาม | สาม | ||||||
| พิกัดแรงดันไฟฟ้าที่ใช้งาน Ue(V) | เอซี415 | เอซี500/600 | เอซี800 | เอซี1000/1400 | เอซี415 | เอซี500/690 | เอซี800 | เอซี1000/1140 |
| จัดอันดับแรงดันไฟฟ้าแยก Ui (V) | เอซี1150 | |||||||
| พิกัดแรงกระแทกทนต่อแรงดันไฟฟ้า Uimp(kV) | แปด | 12 | ||||||
| จัดอันดับปัจจุบันใน (A) | 63、80、100、125、140、160、180、200、225、250、280、315、320 | 250、280、315、320 、350、สี่ร้อย | ||||||
| ขีด จำกัด พิกัดพิกัดความสามารถในการทำลายลัดวงจร Icu (kA) | แปดy-five | 50 | 36.5 | 10 | แปดy-five | 50 | 36.5 | 10 |
| หนึ่ง | ! | หนึ่ง | หนึ่ง | 100 | 60 | 50 | 15 | |
| โหมดการเชื่อมต่อ Ics (kA) ของความสามารถในการตัดกระแสไฟฟ้าลัดวงจร | ไอซีเอส=100%ไอซียู | |||||||
| หมวดหมู่การใช้งาน | A | |||||||
| มันมีฟังก์ชั่นแยกหรือไม่? | เป็น | |||||||
| อุณหภูมิแวดล้อมในการทำงาน | -35°C~ 70°C | |||||||
| อายุการใช้งานเครื่องกล (ครั้ง) | 20000 | สิบพัน | ||||||
| อายุการใช้งานไฟฟ้า (ครั้ง) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| เป็นไปตามเกณฑ์ | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| เอกสารแนบ | แยกการกระตุ้น, เสริม, สัญญาณเตือน, การทำงานแบบแมนนวลและการทำงานแบบไฟฟ้า | |||||||
| การรับรองความถูกต้อง | ซีซีซี, CE, TUV | |||||||
| วัด (ยาว×กว้าง×สูง)(มิลลิเมตร) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| หมายเหตุ | เฟรมเชลล์ 320 แบ่งออกเป็น H: การแตกหักสูง R: ประเภทจำกัดกระแส | |||||||
| ภายนอก |  | | ||||||
| โครงเชลล์ | SRM3HU-630 | SRM3HU-800 | ||||||
| จำนวนเสา | สาม | สาม | ||||||
| พิกัดแรงดันไฟฟ้าที่ใช้งาน Ue(V) | เอซี415 | เอซี500/600 | เอซี800 | เอซี1000/1400 | เอซี415 | เอซี500/690 | เอซี800 | เอซี1000/1140 |
| จัดอันดับแรงดันไฟฟ้าแยก Ui (V) | เอซี1150 | |||||||
| พิกัดแรงกระแทกทนต่อแรงดันไฟฟ้า Uimp(kV) | 12 | 12 | ||||||
| จัดอันดับปัจจุบันใน (A) | 500 630 | 700、แปดร้อย | ||||||
| ขีด จำกัด พิกัดพิกัดความสามารถในการทำลายลัดวงจร Icu (kA) | แปดy-five | 50 | 36.5 | 10 | แปดy-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| โหมดการเชื่อมต่อ Ics (kA) ของความสามารถในการตัดกระแสไฟฟ้าลัดวงจร | ไอซีเอส=100%ไอซียู | |||||||
| หมวดหมู่การใช้งาน | A | |||||||
| มันมีฟังก์ชั่นแยกหรือไม่? | เป็น | |||||||
| อุณหภูมิแวดล้อมในการทำงาน | -35°C~ 70°C | |||||||
| อายุการใช้งานเครื่องกล (ครั้ง) | 5000 | สิบพัน | ||||||
| อายุการใช้งานไฟฟ้า (ครั้ง) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| เป็นไปตามเกณฑ์ | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| เอกสารแนบ | แยกการกระตุ้น, เสริม, สัญญาณเตือน, การทำงานแบบแมนนวลและการทำงานแบบไฟฟ้า | |||||||
| การรับรองความถูกต้อง | ซีซีซี, CE, TUV | |||||||
| วัด (ยาว×กว้าง×สูง)(มิลลิเมตร) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| ภายนอก |  |  | ||||||

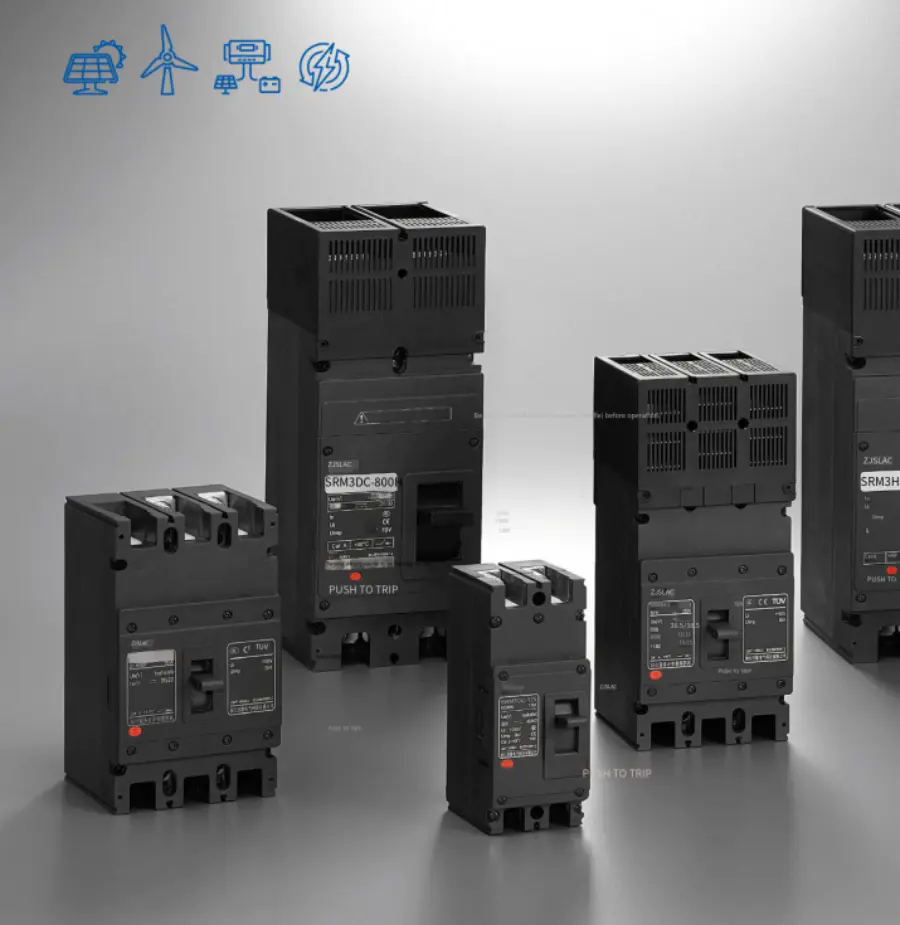

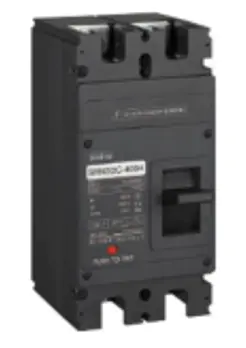

| โครงเชลล์ | รุ่น SRM3DC-320 | SRM3DC-800 | ||||||
| จำนวนเสา | 2-3 | 2-3 | ||||||
| พิกัดแรงดันไฟฟ้าที่ใช้งาน Ue(V) | ดีซี500 | ดีซี1000 | ดีซี1500 | ดีซี250/500 | ดีซี750/1000 | ดีซี1250/1500 | ดีซี1250/1500 | |
| จัดอันดับแรงดันไฟฟ้าแยก Ui (V) | ดีซี1250 | ดีซี1500 | ดีซี1500 | |||||
| พิกัดแรงกระแทกทนต่อแรงดันไฟฟ้า Uimp(kV) | แปด | 12 | 12 | |||||
| จัดอันดับปัจจุบันใน (A) | 63、80、100、125、140、160、180、200、225、250、280、315、350 | 225、250、315、350、สี่ร้อย | ||||||
| ขีด จำกัด พิกัดพิกัดความสามารถในการทำลายลัดวงจร Icu (kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(สาย 2 ขั้ว) 20(สาย 3 ขั้ว) | |
| หนึ่ง | หนึ่ง | / | 70 | 40 | 20 | 20(2-เสา) 25(สาย 3 ขั้ว) | ||
| โหมดการเชื่อมต่อ Ics (kA) ของความสามารถในการตัดกระแสไฟฟ้าลัดวงจร | ไอซีเอส=100%ไอซียู | |||||||
| หมวดหมู่การใช้งาน | A | |||||||
| มันมีฟังก์ชั่นแยกหรือไม่? | เป็น | |||||||
| อุณหภูมิแวดล้อมในการทำงาน | -35°C~ 70°C | |||||||
| อายุการใช้งานเครื่องกล (ครั้ง) | 20000 | สิบพัน | ||||||
| อายุการใช้งานไฟฟ้า (ครั้ง) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| เป็นไปตามเกณฑ์ | IEC/EN 60947-2、GB/T 14048.2 | |||||||
| เอกสารแนบ | แยกการกระตุ้น, เสริม, สัญญาณเตือน, การทำงานแบบแมนนวลและการทำงานแบบไฟฟ้า | |||||||
| การรับรองความถูกต้อง | ซีซีซี, CE, TUV | |||||||
| วัด (ยาว×กว้าง×สูง)(มิลลิเมตร) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
