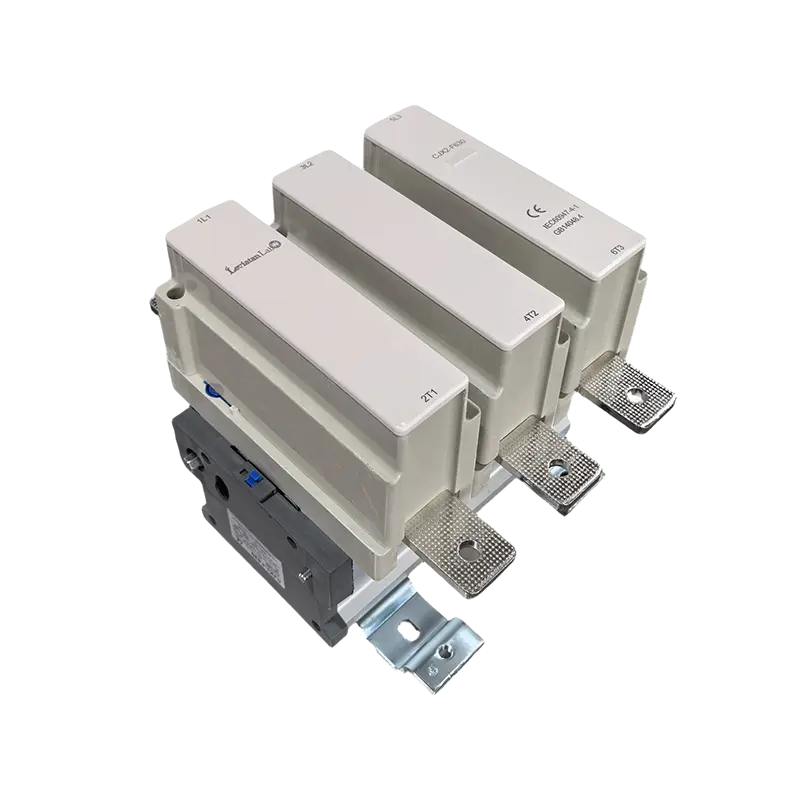

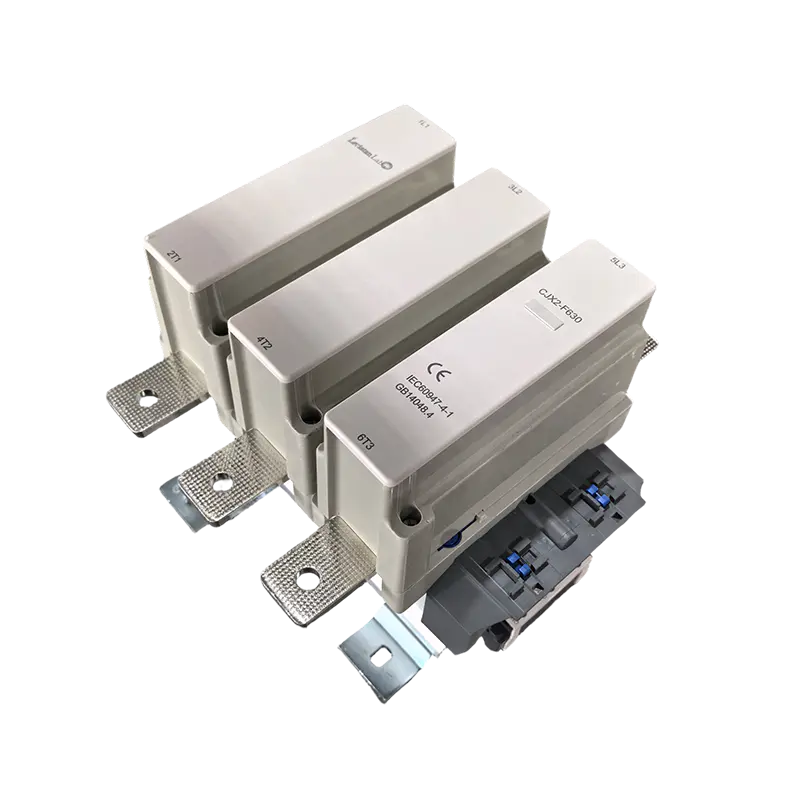

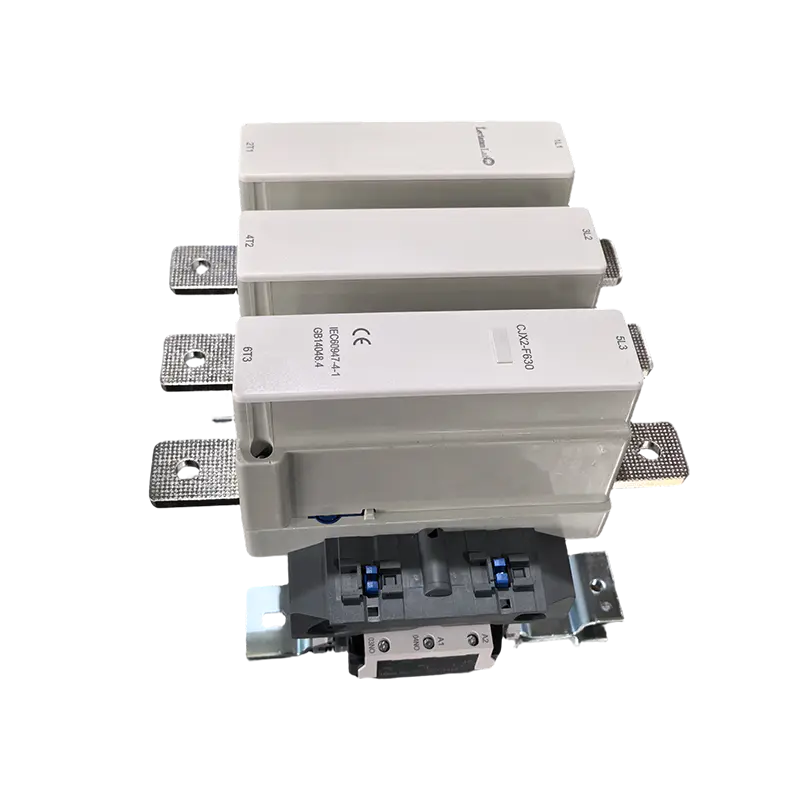

ขายส่ง คอนแทค AC แบบแม่เหล็ก 630A 220V – สวิตช์ควบคุมมอเตอร์ราง DIN
บ้าน / สินค้า / สินค้าอื่นๆ / คอนแทคเตอร์ / คอนแทค AC แบบแม่เหล็ก 630A 220V – สวิตช์ควบคุมมอเตอร์ราง DIN

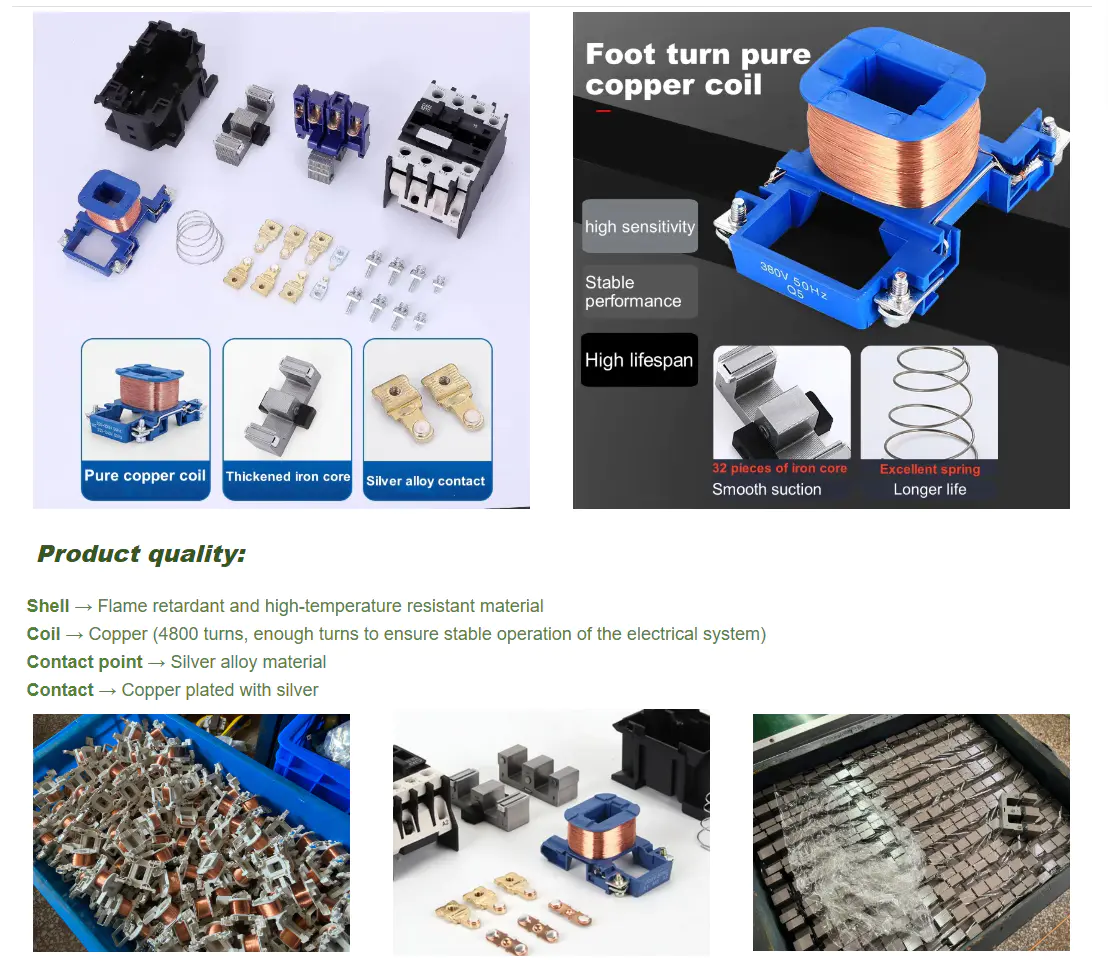

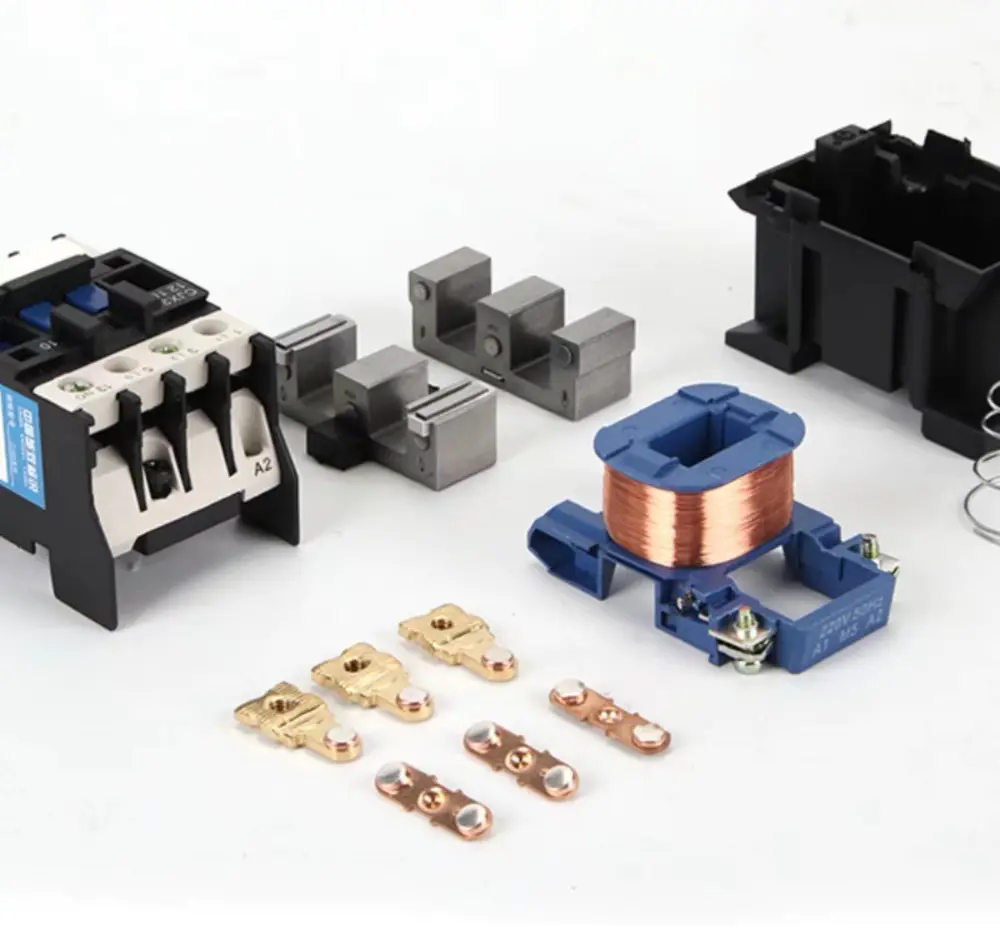

เมื่อคอนแทคเตอร์ AC เปิดอยู่ ขดลวดภายในจะสร้างสนามแม่เหล็ก ทำให้แกนเหล็กที่กำลังเคลื่อนที่และแกนเหล็กที่อยู่นิ่งถูกดึงดูดเข้าหากัน ขับเคลื่อนระบบหน้าสัมผัสให้สัมผัสกับหน้าสัมผัสที่อยู่นิ่งและนำวงจร หลังจากที่คอยล์สูญเสียพลังงาน แรงดูดจะหายไป และสปริงรีเซ็ตจะดันแกนเหล็กที่กำลังเคลื่อนที่ขึ้น ทำให้หน้าสัมผัสแยกออกจากกันและวงจรขาด

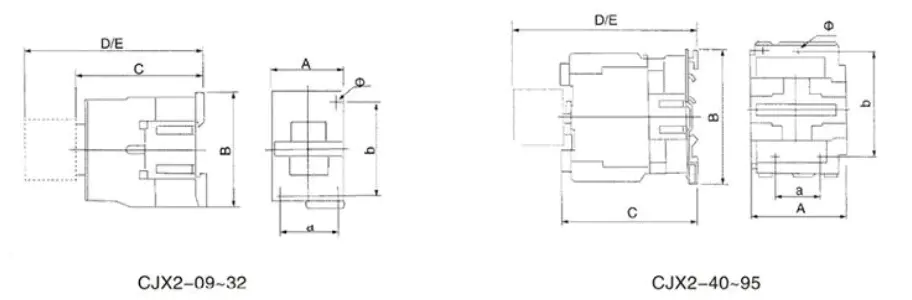

| ใช้สำหรับคอนแทค D09 ~ 95 | ||||||||
| โมเดล | A | B | C | D | E | a | b | Ф |
| ส09~12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| D18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| D25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| D32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| D40~65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| D80~95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| ประเภทรุ่น | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| จัดอันดับปัจจุบันทำงาน (A) | เอซี3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| เอซี4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| มอเตอร์สามเฟส ระดับ AC-3 (กิโลวัตต์) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| จัดอันดับความร้อนปัจจุบันIth (A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| อายุการใช้งานไฟฟ้า (10,000 รอบ) | เอซี3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| เอซี4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| อายุการใช้งานของเครื่องจักร (10,000 รอบ) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| ติดต่อรุ่น | เลขที่ 3P | 3P เอ็นซี เบอร์ | |||||||||
| รุ่น | จัดอันดับปัจจุบัน (A) | ติดต่อหลัก | ติดต่อช่วย | กำลังโหลดเฟสเดียว (kW) | กำลังโหลดสามเฟส (kW) |
| CJX2-0910 | 9เอ | 3NO | 1NO | 1.8KW | 3.5KW |
| CJX2-0901 | 9เอ | 3NO | 1NC | 1.8KW | 3.5KW |
| CJX2-1210 | 12เอ | 3NO | 1NO | 2.5KW | 5KW |
| CJX2-1201 | 12เอ | 3NO | 1NC | 2.5KW | 5KW |
| CJX2-1810 | 18เอ | 3NO | 1NO | 3.5KW | 7.5KW |
| CJX2-1801 | 18เอ | 3NO | 1NC | 3.5KW | 7.5KW |
| CJX2-2510 | 25เอ | 3NO | 1NO | 5KW | 8.5KW |
| CJX2-2501 | 25เอ | 3NO | 1NC | 5KW | 8.5KW |
| CJX2-3210 | 32เอ | 3NO | 1NO | 6KW | 12KW |
| CJX2-3201 | 32เอ | 3NO | 1NC | 6KW | 12KW |
| CJX2-4011 | 40เอ | 3NO | 1NO 1NC | 8KW | 18.5KW |
| CJX2-5011 | 50เอ | 3NO | 1NO 1NC | 10KW | 24KW |
| CJX2-6511 | 65เอ | 3NO | 1NO 1NC | 12.5KW | 28KW |
| CJX2-8011 | 80เอ | 3NO | 1NO 1NC | 15.5KW | 37KW |
| CJX2-9511 | 95เอ | 3NO | 1NO 1NC | 18.5KW | 44KW |
