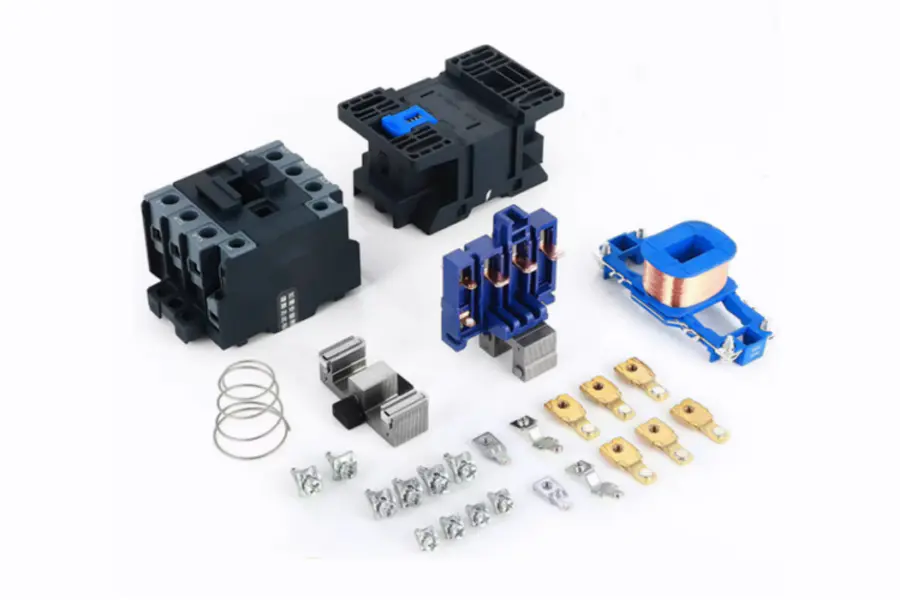

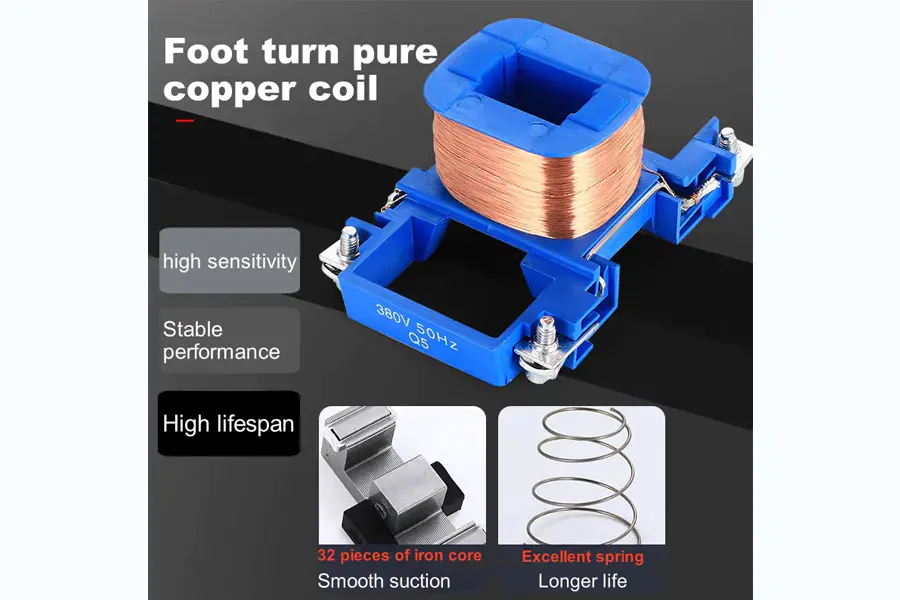

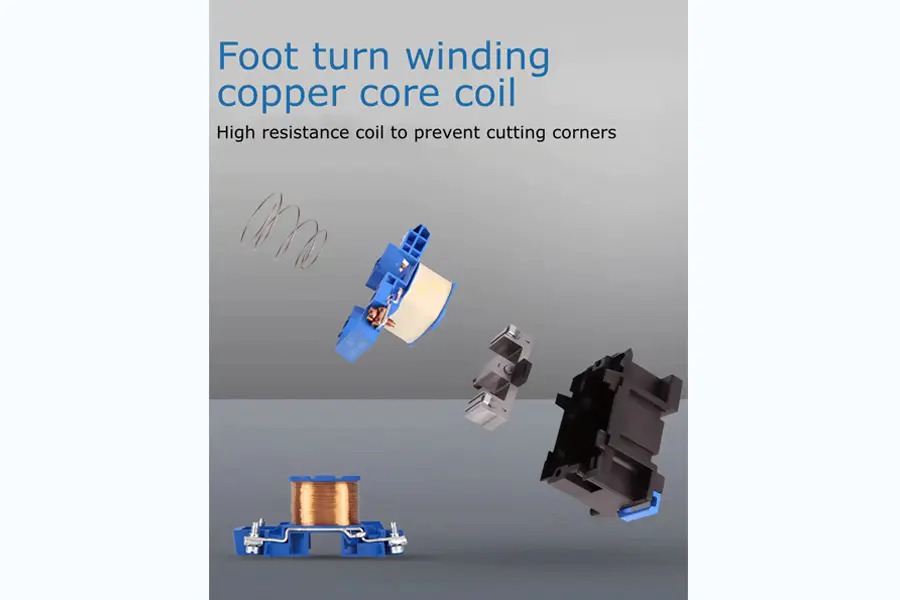

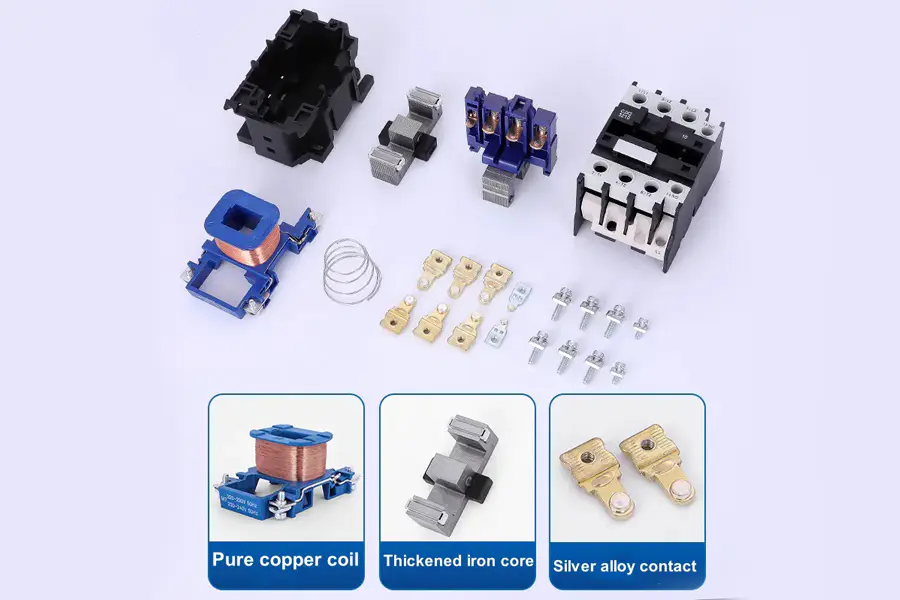

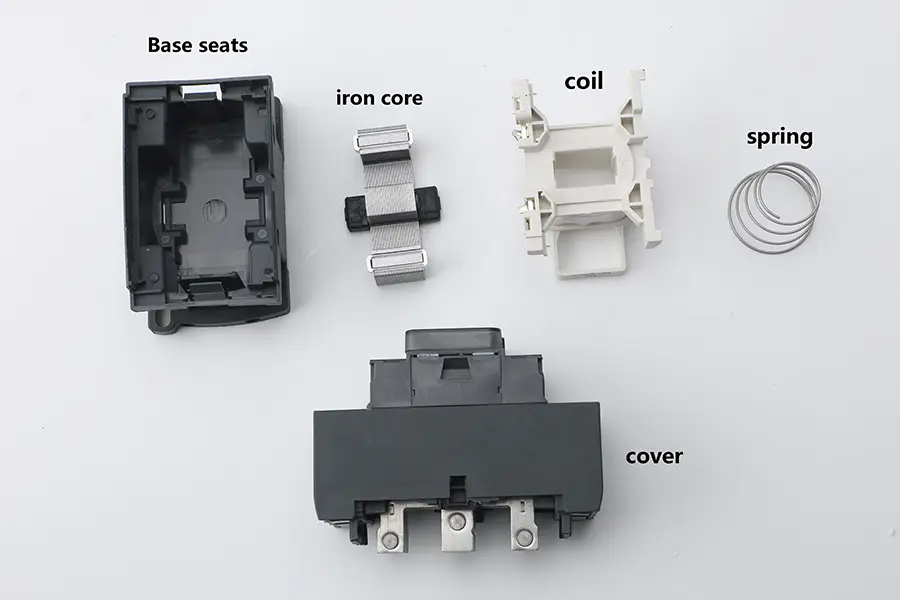

เมื่อคอนแทคเตอร์ AC มีพลังงาน ขดลวดภายในจะสร้างสนามแม่เหล็ก ทำให้แกนเหล็กที่กำลังเคลื่อนที่และแกนเหล็กที่อยู่นิ่งดึงดูดกัน การเคลื่อนไหวนี้ผลักดันให้ระบบหน้าสัมผัสมีส่วนร่วมกับหน้าสัมผัสที่อยู่นิ่ง และทำให้วงจรสมบูรณ์ เมื่อขดลวดไม่มีพลังงาน แรงดึงดูดจะหายไป และสปริงที่รีเซ็ตจะยกแกนเหล็กที่กำลังเคลื่อนที่ขึ้น โดยแยกหน้าสัมผัสและทำให้วงจรแตก
 | |
 | |
 | |
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
| กำลังสูงสุดของมอเตอร์ไฟฟ้า AC 0≤55°C,400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |

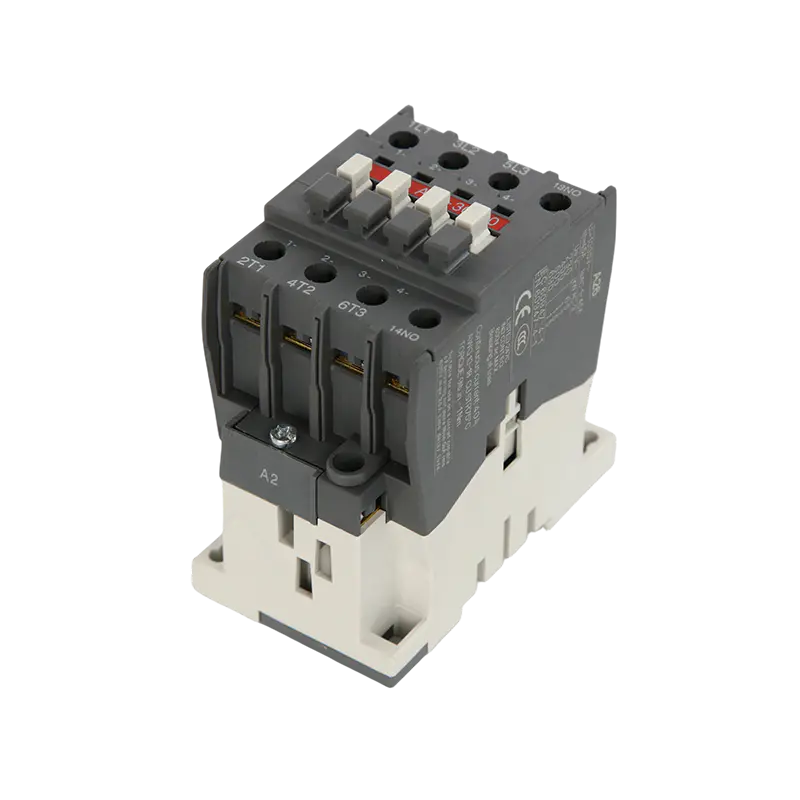

| รุ่นผลิตภัณฑ์ (แผนภาพเส้น AC) | AX09 | AX12 | AX18 | AX25 | AX32 | AX40 | AX50 | AX65 | AX80 |
| จัดอันดับปัจจุบันทำงาน AC-3 0≤55°C,400V | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 |
| จัดอันดับปัจจุบันทำงาน AC-1 0≤55°C,400V | 22 | 25 | 27 | 32 | 55 | 60 | 100 | 115 | 125 |
| ประเภทรุ่น | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| จัดอันดับปัจจุบันทำงาน (A) | เอซี3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| เอซี4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| มอเตอร์สามเฟส ระดับ AC-3 (กิโลวัตต์) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| จัดอันดับความร้อนปัจจุบันIth (A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| อายุการใช้งานไฟฟ้า (10,000 รอบ) | เอซี3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| เอซี4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| อายุการใช้งานของเครื่องจักร (10,000 รอบ) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| ติดต่อรุ่น | เลขที่ 3P | 3P เอ็นซี เบอร์ | |||||||||
| รุ่น | จัดอันดับปัจจุบัน (A) | ติดต่อหลัก | ติดต่อช่วย | กำลังโหลดเฟสเดียว (kW) | กำลังโหลดสามเฟส (kW) |
| CJX2-0910 | 9เอ | 3NO | 1NO | 1.8KW | 3.5KW |
| CJX2-0901 | 9เอ | 3NO | 1NC | 1.8KW | 3.5KW |
| CJX2-1210 | 12เอ | 3NO | 1NO | 2.5KW | 5KW |
| CJX2-1201 | 12เอ | 3NO | 1NC | 2.5KW | 5KW |
| CJX2-1810 | 18เอ | 3NO | 1NO | 3.5KW | 7.5KW |
| CJX2-1801 | 18เอ | 3NO | 1NC | 3.5KW | 7.5KW |
| CJX2-2510 | 25เอ | 3NO | 1NO | 5KW | 8.5KW |
| CJX2-2501 | 25เอ | 3NO | 1NC | 5KW | 8.5KW |
| CJX2-3210 | 32เอ | 3NO | 1NO | 6KW | 12KW |
| CJX2-3201 | 32เอ | 3NO | 1NC | 6KW | 12KW |
| CJX2-4011 | 40เอ | 3NO | 1NO 1NC | 8KW | 18.5KW |
| CJX2-5011 | 50เอ | 3NO | 1NO 1NC | 10KW | 24KW |
| CJX2-6511 | 65เอ | 3NO | 1NO 1NC | 12.5KW | 28KW |
| CJX2-8011 | 80เอ | 3NO | 1NO 1NC | 15.5KW | 37KW |
| CJX2-9511 | 95เอ | 3NO | 1NO 1NC | 18.5KW | 44KW |
