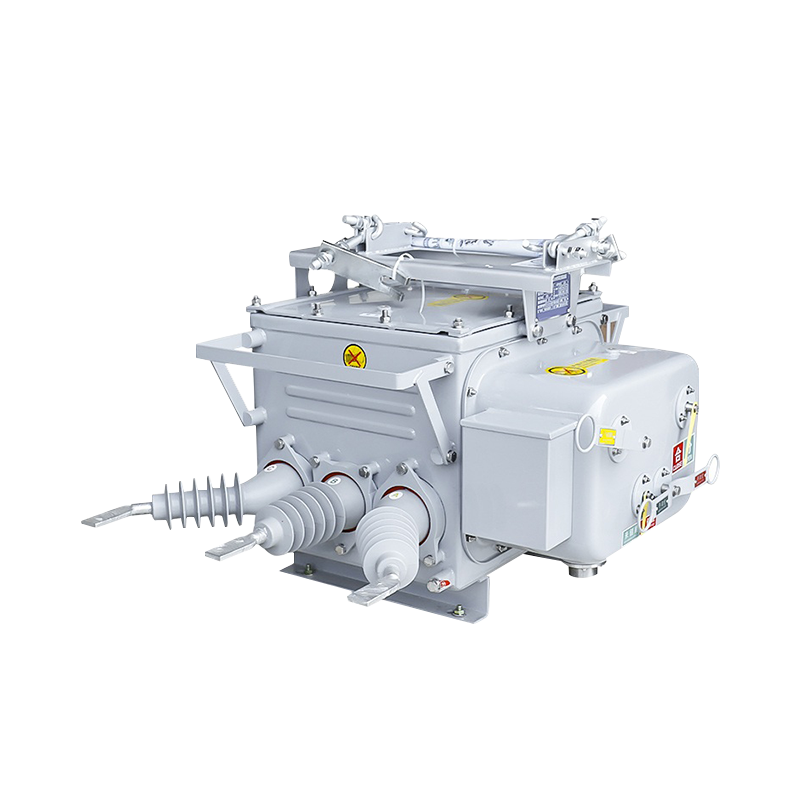

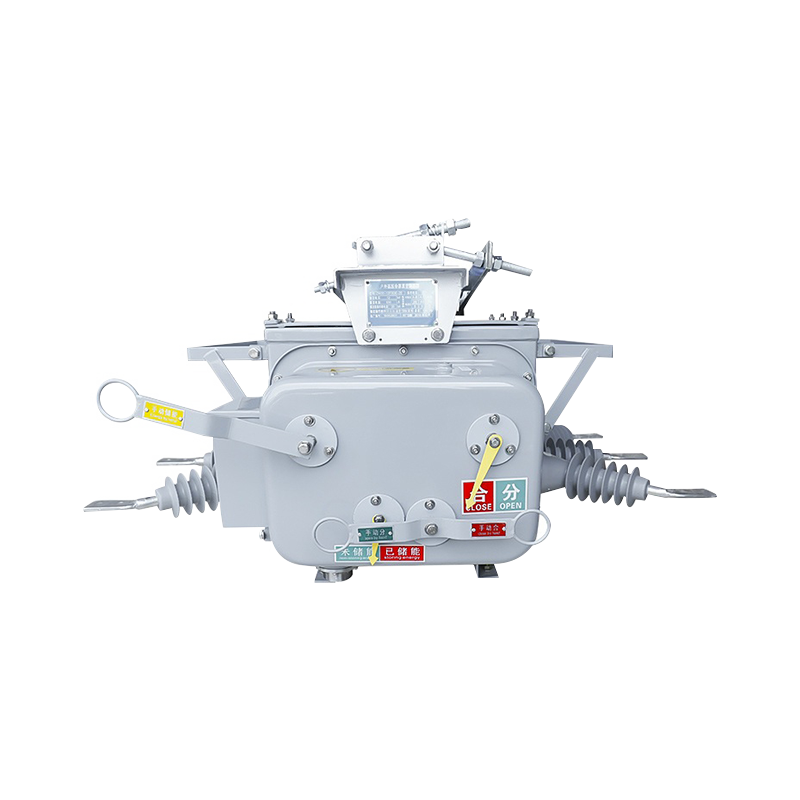

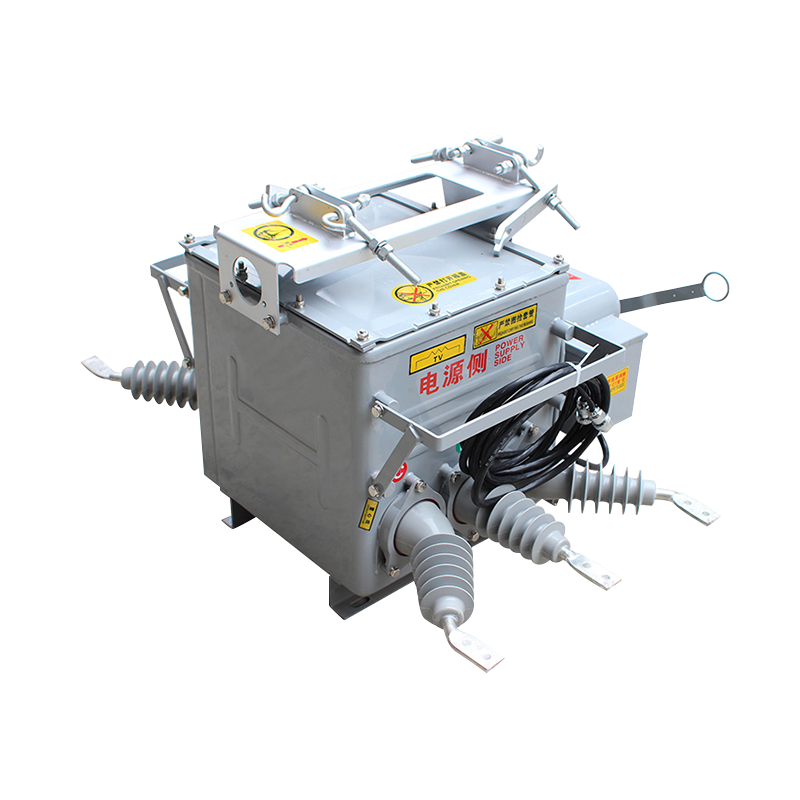

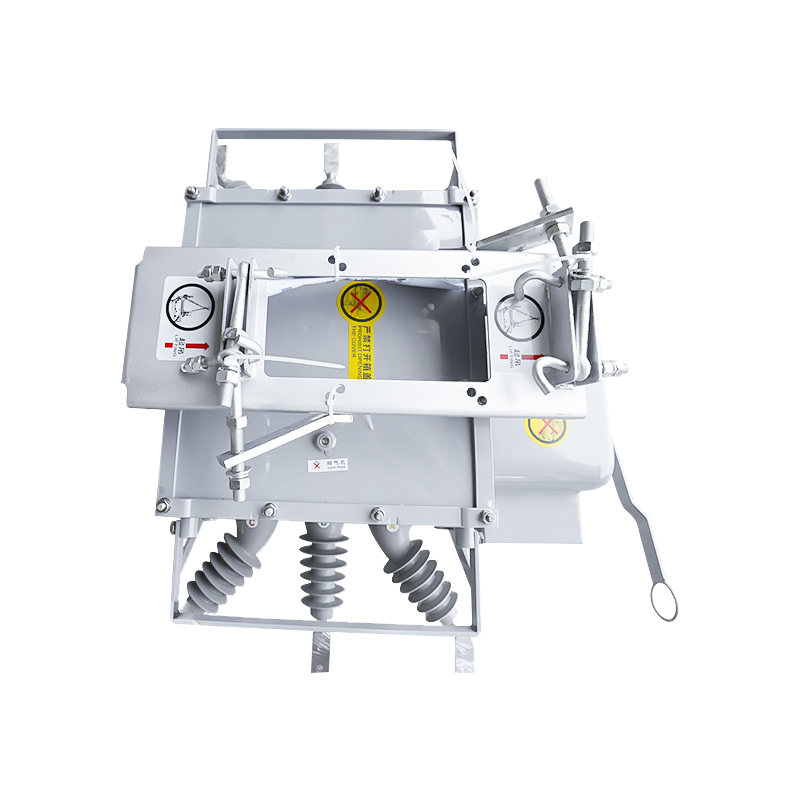

เซอร์กิตเบรกเกอร์สุญญากาศกลางแจ้ง ZW20 สำหรับการกระจายแรงดันไฟฟ้าปานกลางแบบยึดกับเสา

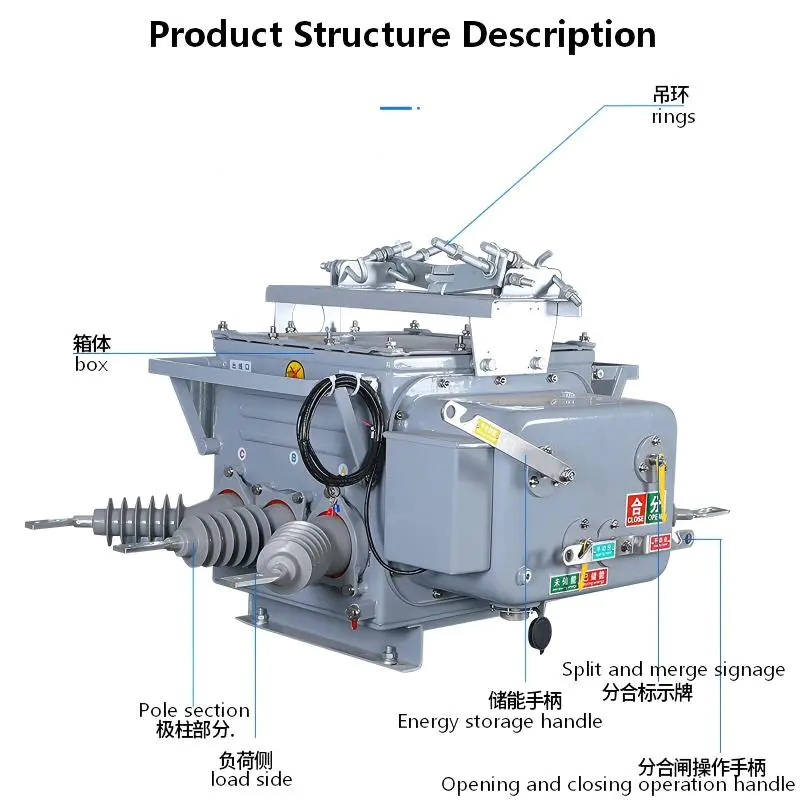

เบรกเกอร์นี้เป็นอุปกรณ์กระจายพลังงานอัจฉริยะกลางแจ้งแบบบูรณาการ ซึ่งส่วนใหญ่แบ่งออกเป็นสามส่วน:

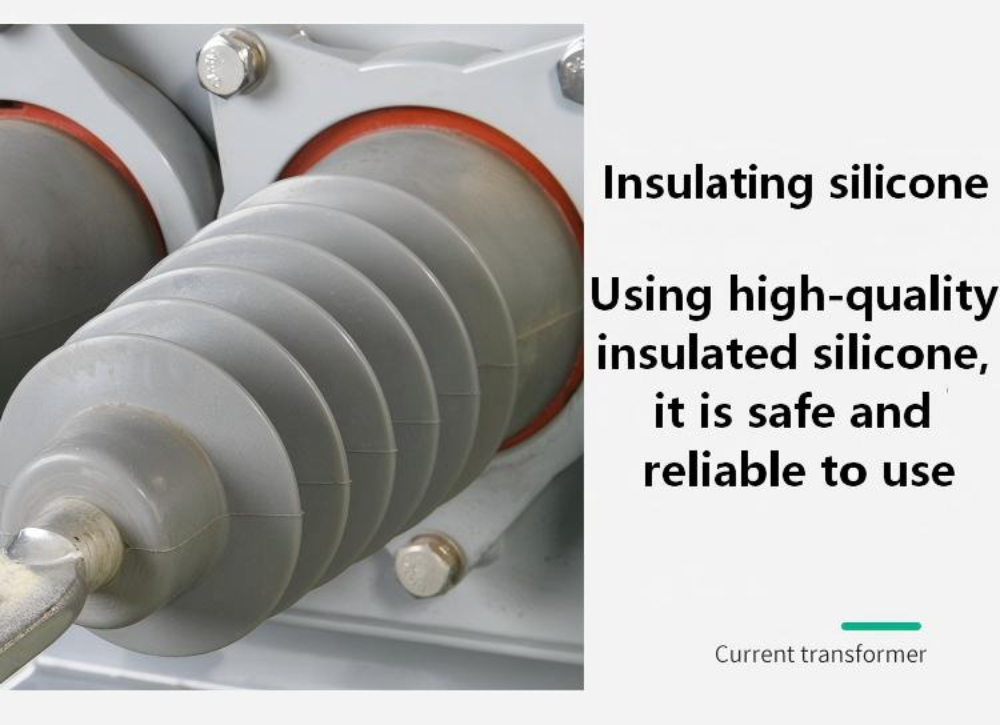

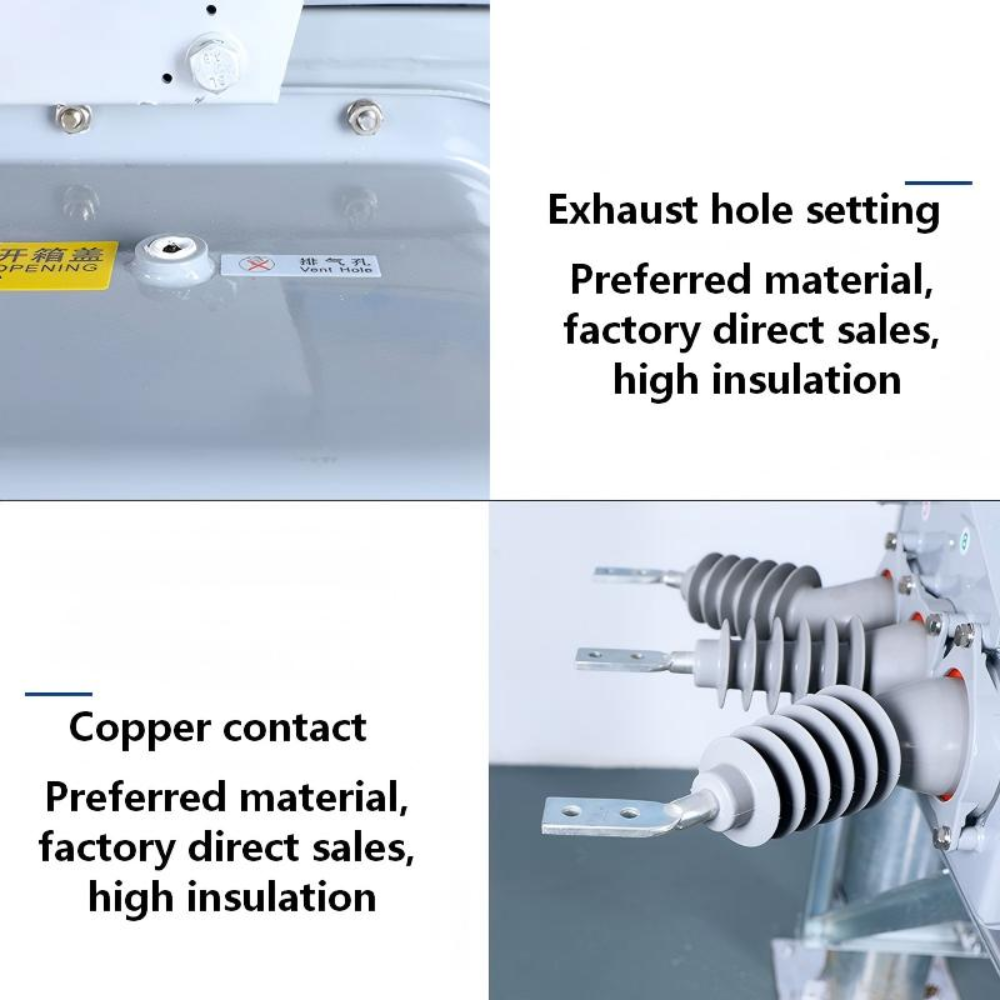

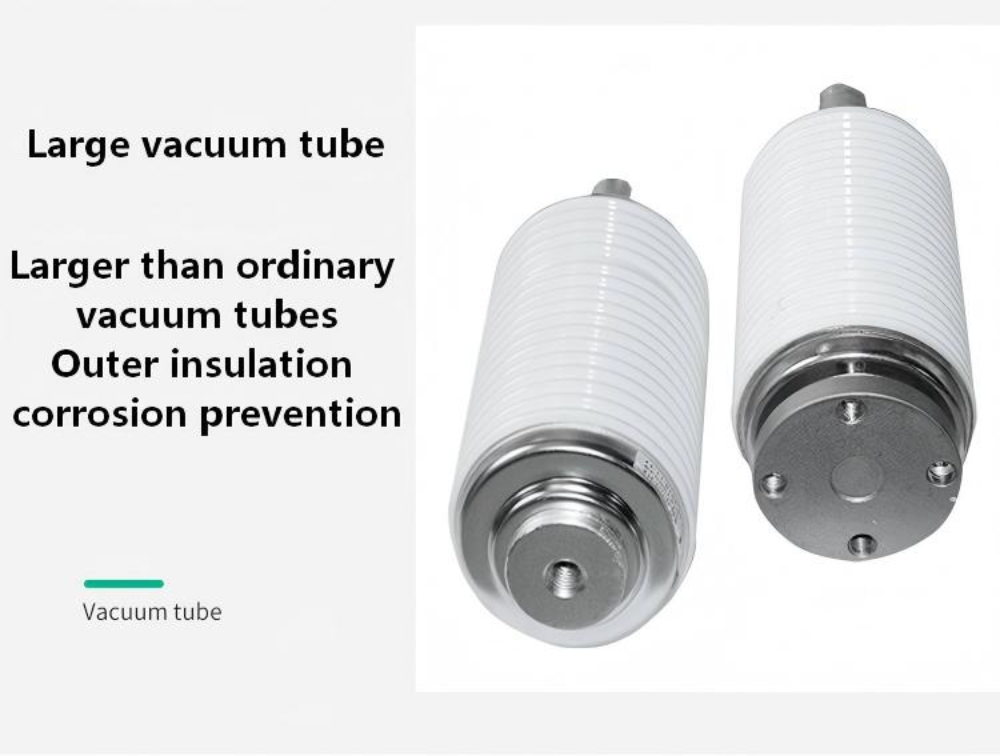

ตัวเซอร์กิตเบรกเกอร์: นี่คือแกนหลักของอุปกรณ์ วงจรนำไฟฟ้าเชื่อมต่ออย่างแม่นยำกับห้องดับเพลิงอาร์คสุญญากาศผ่านส่วนประกอบต่างๆ เช่น ขั้วนำไฟฟ้าขาเข้าและขาออก แคลมป์นำไฟฟ้า ฯลฯ เพื่อให้สามารถเปิด/ปิดกระแสไฟฟ้าได้ ในแง่ของฉนวนและการซีล การออกแบบมีความประณีต: แท่งนำไฟฟ้าทำจากอีพอกซีเรซินและวัสดุอื่นๆ ที่หล่อโดยรวมเพื่อให้มั่นใจถึงประสิทธิภาพของฉนวนภายนอกที่ดีเยี่ยม ในเวลาเดียวกัน เปลือกใช้เทคโนโลยีการซีลแบบสมบูรณ์และส่วนประกอบการซีล เช่น วงแหวน "O" เพื่อให้มั่นใจว่าสุญญากาศโดยรวมดี

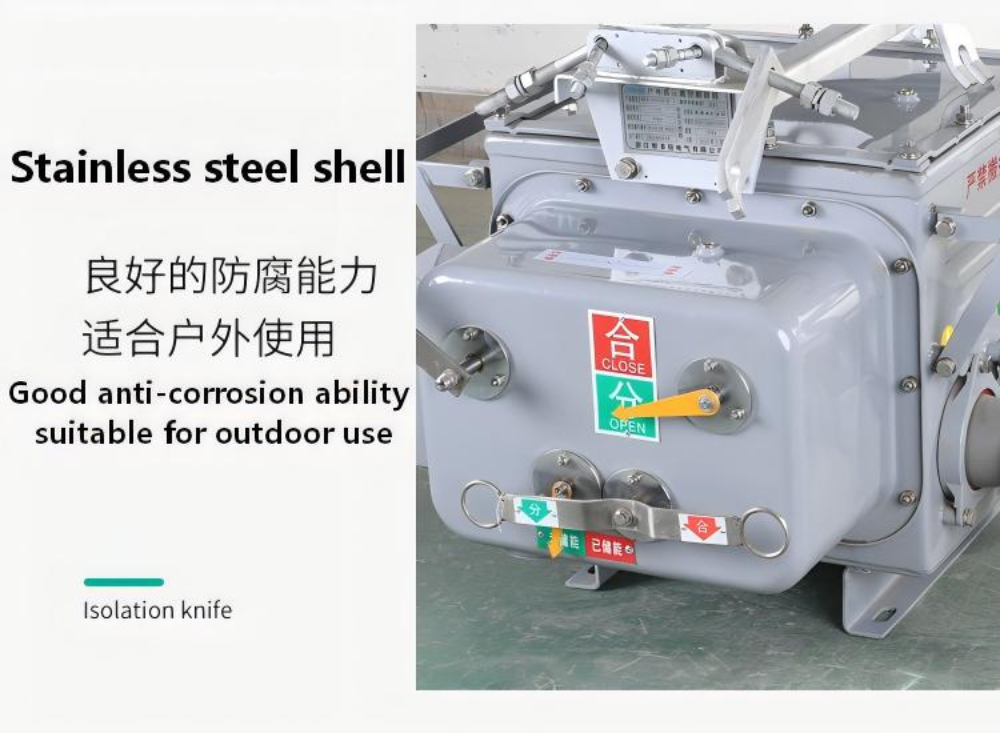

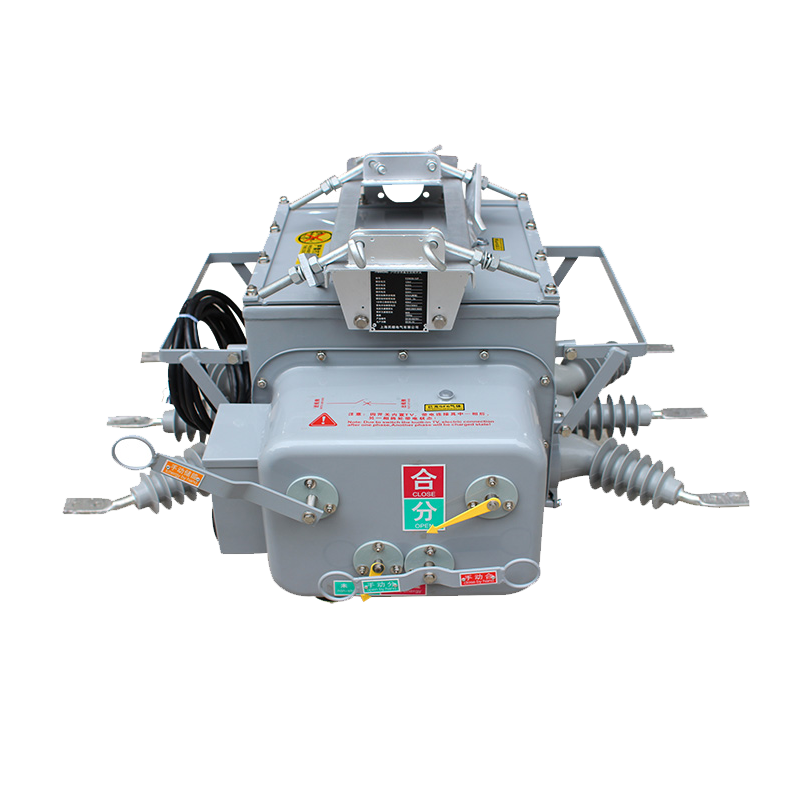

กลไกการทำงาน: กลไกนี้มีฟังก์ชันที่ครอบคลุม รองรับการเก็บและเปิด/ปิดพลังงานไฟฟ้า ในขณะที่ยังคงฟังก์ชันฉุกเฉินของการดำเนินการด้วยตนเองไว้ โดยผสานรวมส่วนประกอบหลายอย่าง เช่น สปริงปิด ระบบกักเก็บพลังงาน อุปกรณ์ปลดล็อค คอยล์เปิดและปิด และสวิตช์เสริม และเป็น "ศูนย์ควบคุม" ที่ขับเคลื่อนการทำงานที่แม่นยำของเซอร์กิตเบรกเกอร์

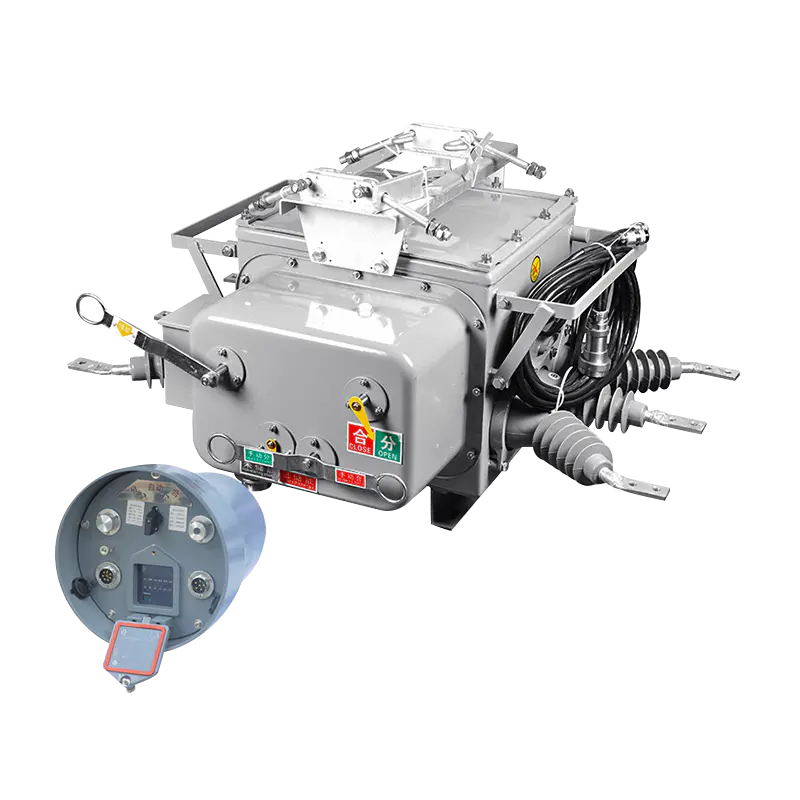

องค์ประกอบครบชุด: เซอร์กิตเบรกเกอร์สุญญากาศขอบเขตทั้งชุดไม่ใช่อุปกรณ์ชิ้นเดียว แต่เป็นระบบ ส่วนใหญ่ประกอบด้วยเบรกเกอร์สุญญากาศ ZW20A-12 ซึ่งจับคู่กับตัวควบคุมอัจฉริยะ FDR-02 หรือ CH-40 เพื่อการตัดสินเชิงตรรกะ และเสริมด้วยหม้อแปลงแรงดันไฟฟ้า (JDZW-10) เพื่อให้สัญญาณ กลายเป็นโซลูชันที่ไม่ต้องบำรุงรักษาโดยสมบูรณ์

ค่านิยมหลักของอุปกรณ์นี้อยู่ที่ความสามารถในการจัดการข้อผิดพลาดแบบอัตโนมัติและชาญฉลาด ซึ่งส่วนใหญ่บรรลุฟังก์ชันหลักสามประการ:

การแยกการลัดวงจรแบบเฟสต่อเฟสโดยอัตโนมัติ: เมื่อการลัดวงจรแบบเฟสต่อเฟสเกิดขึ้นในสายสาขาของผู้ใช้ จะสามารถเดินทางได้อย่างรวดเร็วก่อนที่จะมีการดำเนินการป้องกันของสถานีย่อยระดับสูงกว่า และรักษาสถานะที่ถูกล็อค โดยจำกัดความผิดพลาดไว้ที่ฝั่งผู้ใช้อย่างเคร่งครัด และป้องกันไม่ให้ส่งผลกระทบต่อกริดพลังงานหลักและผู้ใช้รายอื่น

การกำจัดข้อผิดพลาดในการลงกราวด์เฟสเดียวโดยอัตโนมัติ: สำหรับข้อผิดพลาดในการลงกราวด์เฟสเดียวที่เกิดขึ้นที่ฝั่งผู้ใช้ ก็ยังสามารถริเริ่มที่จะตัดการเชื่อมต่อและลบข้อผิดพลาดโดยอัตโนมัติ กระบวนการนี้รวดเร็วมาก ทำให้สถานีย่อยระดับสูงกว่าและผู้ใช้รายอื่นในสายเดียวกันแทบจะมองไม่เห็น ช่วยเพิ่มความน่าเชื่อถือของแหล่งจ่ายไฟและประสบการณ์ผู้ใช้ได้อย่างมาก

ค้นหาจุดบกพร่องอย่างรวดเร็ว: หลังจากดำเนินการแล้ว ระบบจะสามารถรายงานข้อมูลข้อผิดพลาดได้ทันที เจ้าหน้าที่ซ่อมบำรุงสามารถใช้อุปกรณ์พิเศษ (เช่น คอมพิวเตอร์มือถือ) เพื่ออ่านข้อมูลในสถานที่ได้อย่างรวดเร็ว ค้นหาสาเหตุของข้อผิดพลาดและผู้ใช้ที่รับผิดชอบได้อย่างแม่นยำ ซึ่งช่วยลดเวลาในการแก้ไขปัญหาและกู้คืนแหล่งจ่ายไฟได้อย่างมาก
