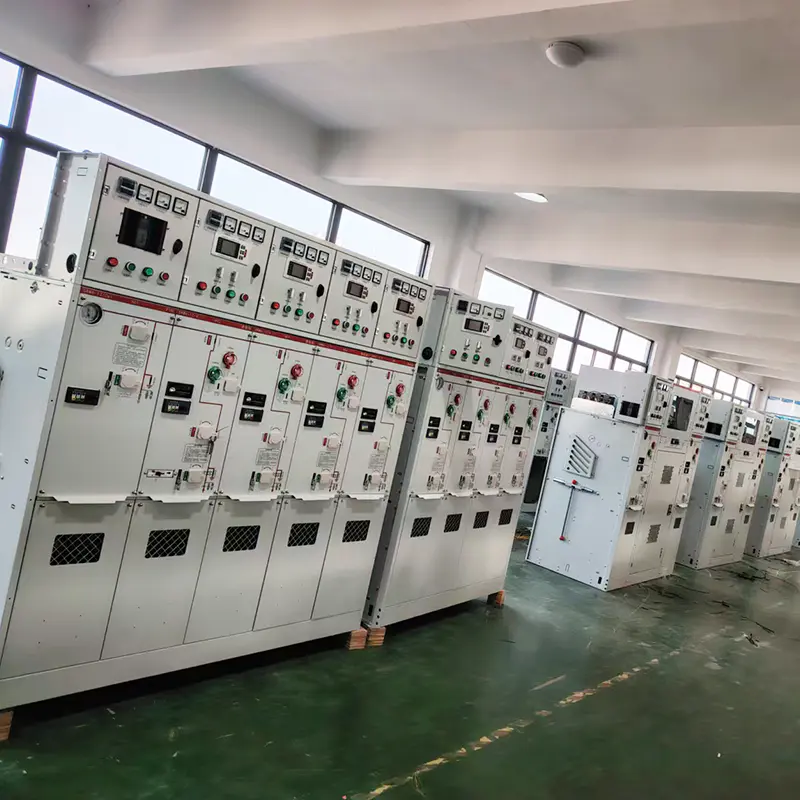

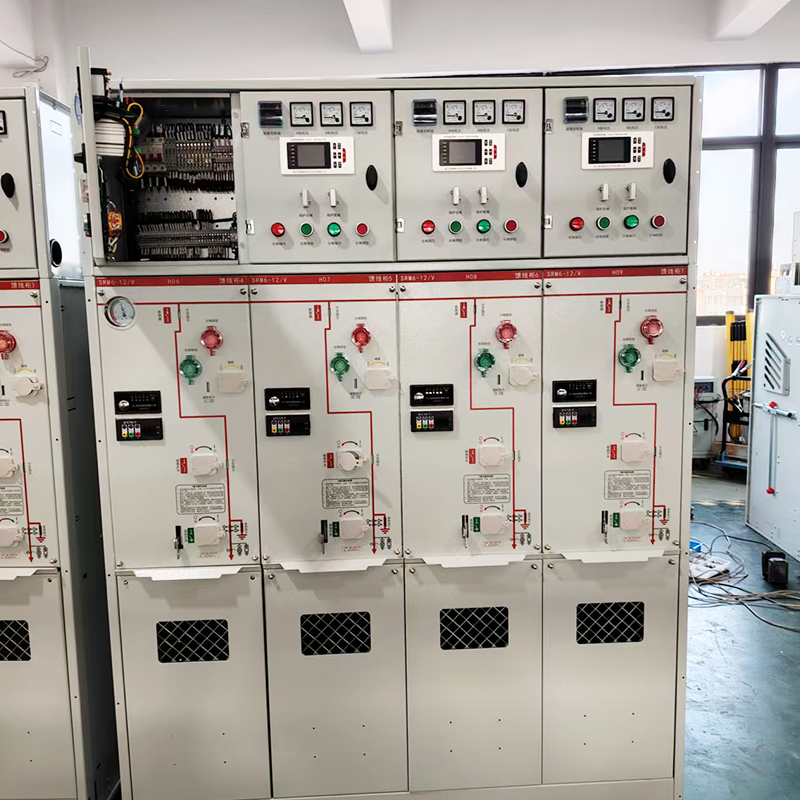

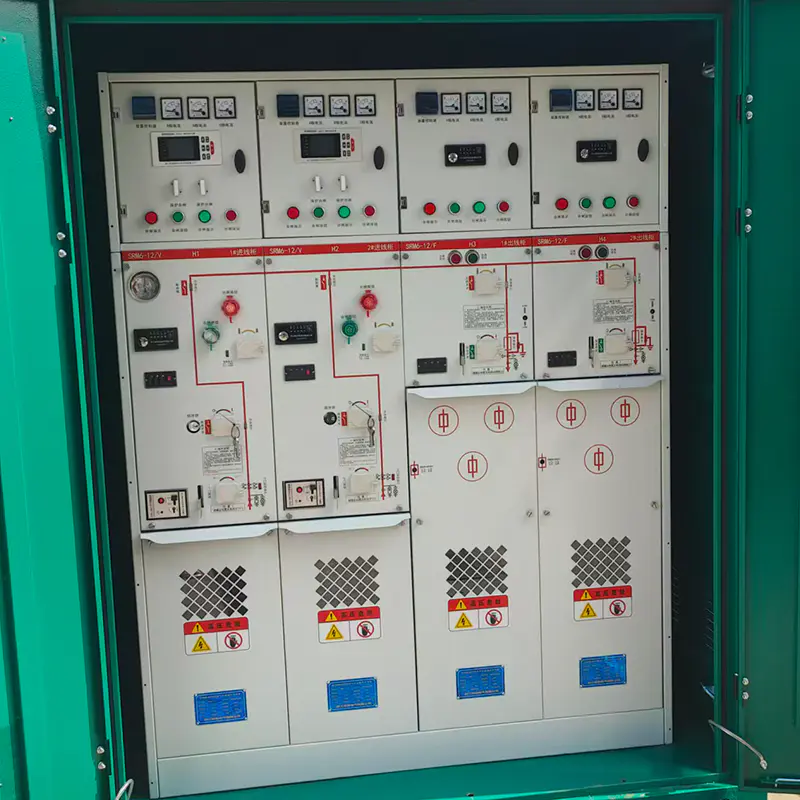

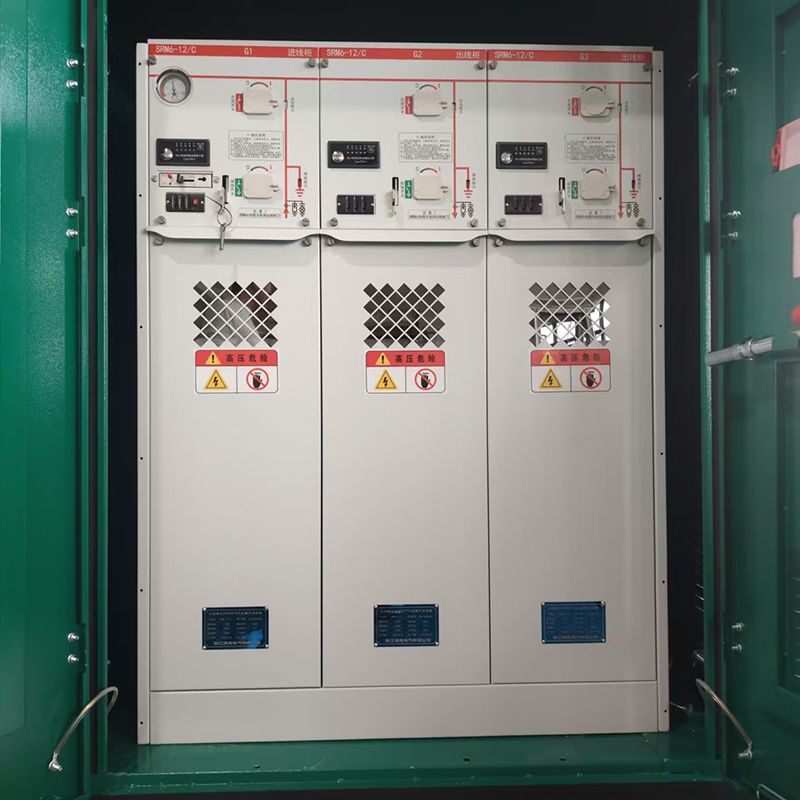

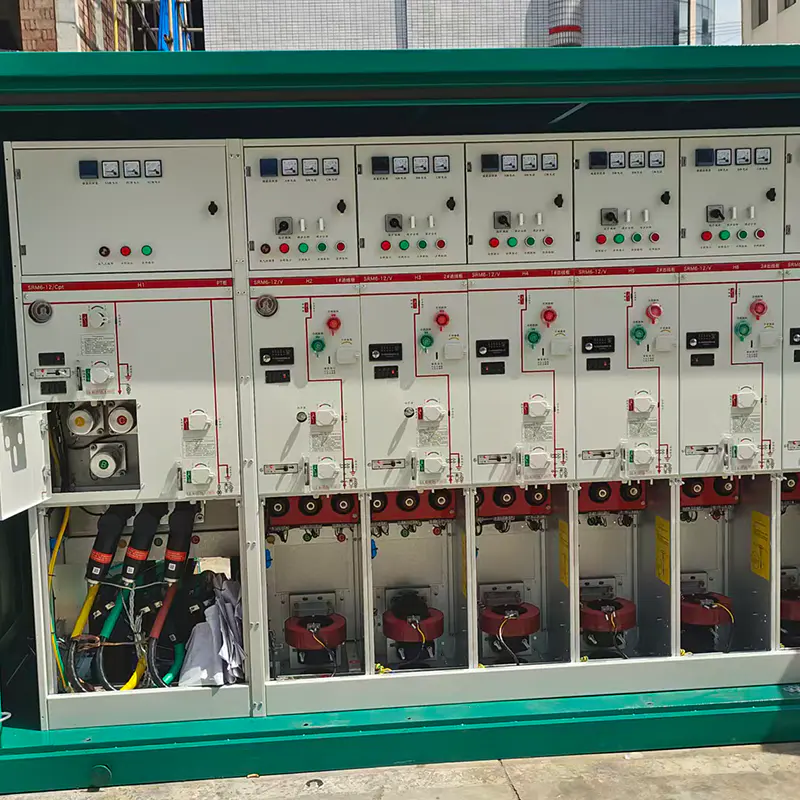

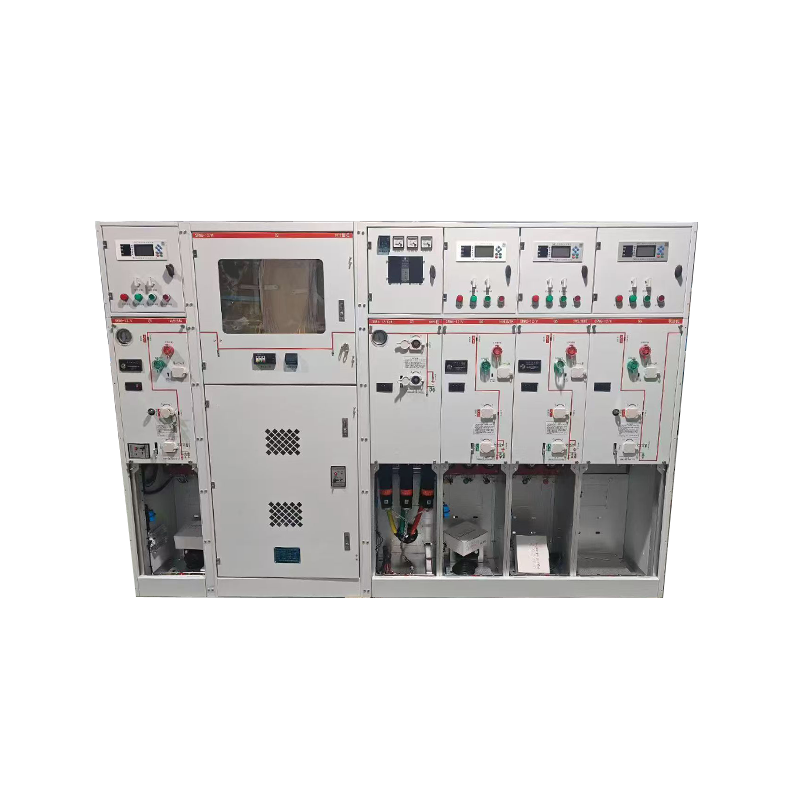

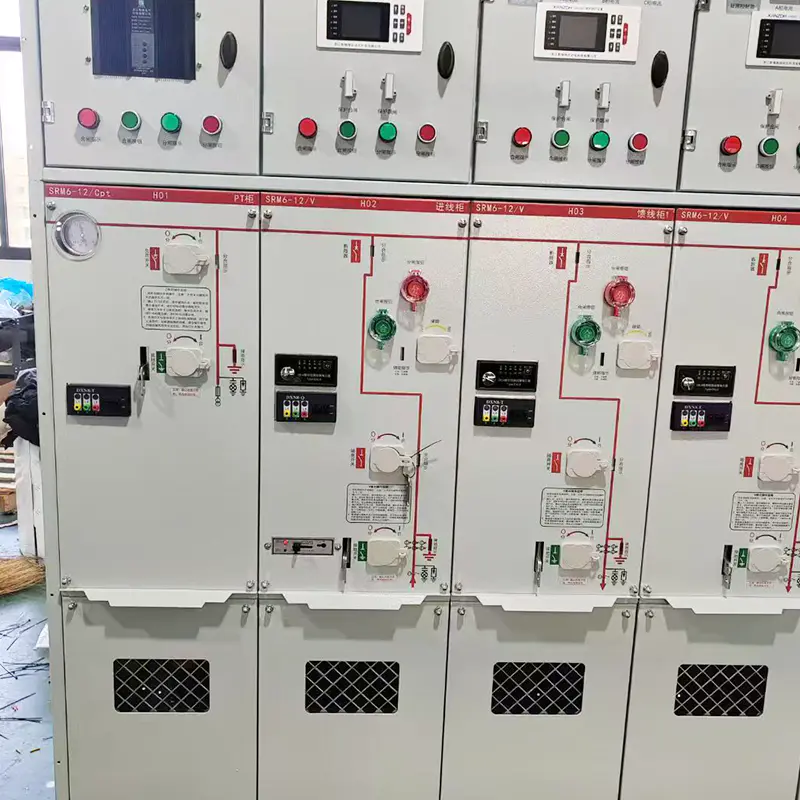

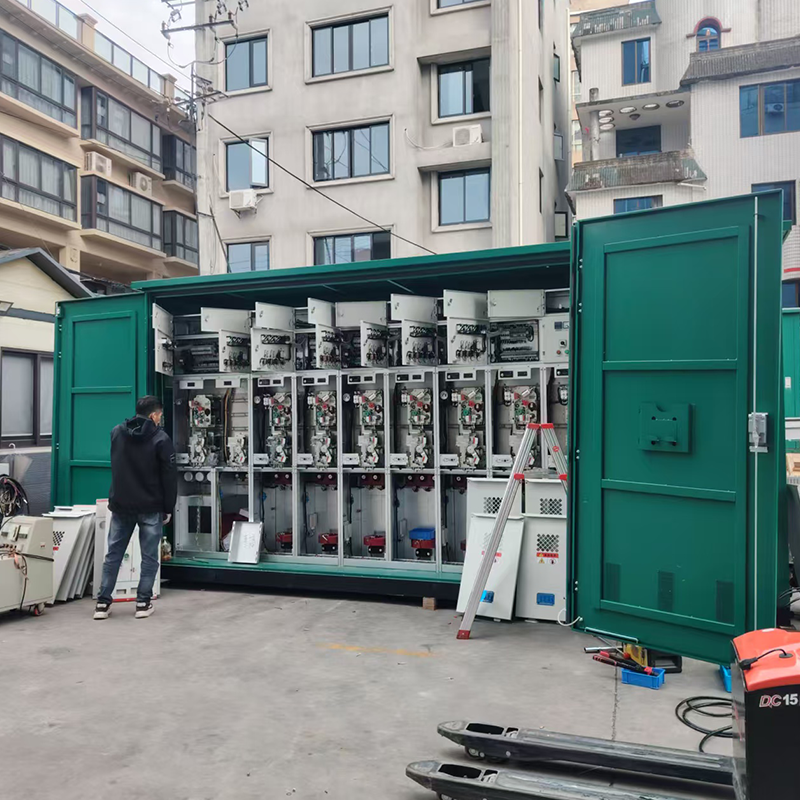

สวิตช์เกียร์ฉนวนก๊าซหุ้มฉนวนเต็มรูปแบบขนาด 10kV ที่เปิดตัวโดย Zhejiang Mingtuo Electric Technology เป็นอุปกรณ์กระจายแรงดันไฟฟ้าปานกลางขนาดกะทัดรัดและความน่าเชื่อถือสูงสำหรับระบบจำหน่ายไฟฟ้าขนาด 10kV ในเมืองและในชนบท ได้รับการปรับปรุงให้เหมาะสมตามสถานการณ์แหล่งจ่ายไฟเครือข่ายวงแหวนกระแสหลัก โดยนำการออกแบบโมดูลาร์แบบบูรณาการมาใช้ รองรับอากาศแห้งและสื่อฉนวนคู่ SF6 และมีขนาดเล็ก ปรับตัวเข้ากับสิ่งแวดล้อมได้ดี และมีความปลอดภัยสูง ส่วนใหญ่จะใช้สำหรับแหล่งจ่ายไฟเครือข่ายแบบวงแหวน การกระจายพลังงานเทอร์มินัล และการสลับโหลดในพื้นที่ที่อยู่อาศัย อาคารพาณิชย์ สวนอุตสาหกรรม และโครงการฟื้นฟูเครือข่ายการกระจายสินค้าในเมือง และสามารถทำงานได้อย่างเสถียรเป็นเวลานานในสภาพแวดล้อมในร่มและกลางแจ้ง
พารามิเตอร์ทางเทคนิค
| รายการพารามิเตอร์ | ข้อกำหนดทางเทคนิค |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 12kV (การปรับระบบ 10kV) |
| จัดอันดับปัจจุบัน | 630A / 1250A (อุปกรณ์เสริม) |
| ทนต่อกระแสไฟในเวลาอันสั้น (3 วินาที) | 20kA / 25kA (อุปกรณ์เสริม) |
| ฉนวนกลาง | อากาศแห้ง / แก๊ส SF6 (อุปกรณ์เสริม) |
| เกรดการป้องกัน | IP67 (ทั้งตู้) |
| สภาพแวดล้อมการทำงาน | อุณหภูมิแวดล้อม: -30 ℃ ~ 55 ℃; ความชื้นสัมพัทธ์: ≤95% (ไม่มีการควบแน่น); ระดับความสูง: ≤2000m; ปรับให้เข้ากับสภาพการทำงานกลางแจ้ง กันฝน กันฝุ่น และชื้น |
