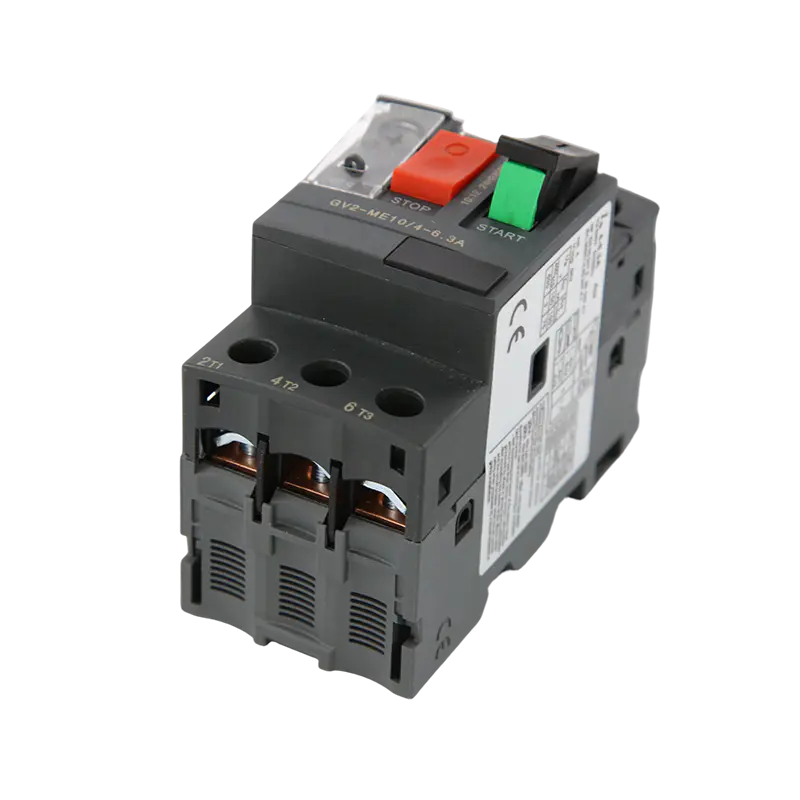

Name: ชุดป้องกันมอเตอร์ MT-GV2: MCCB และรีเลย์โอเวอร์โหลดความร้อนสำหรับมอเตอร์ 0.1–32A
Rating: 5 (99 reviews)

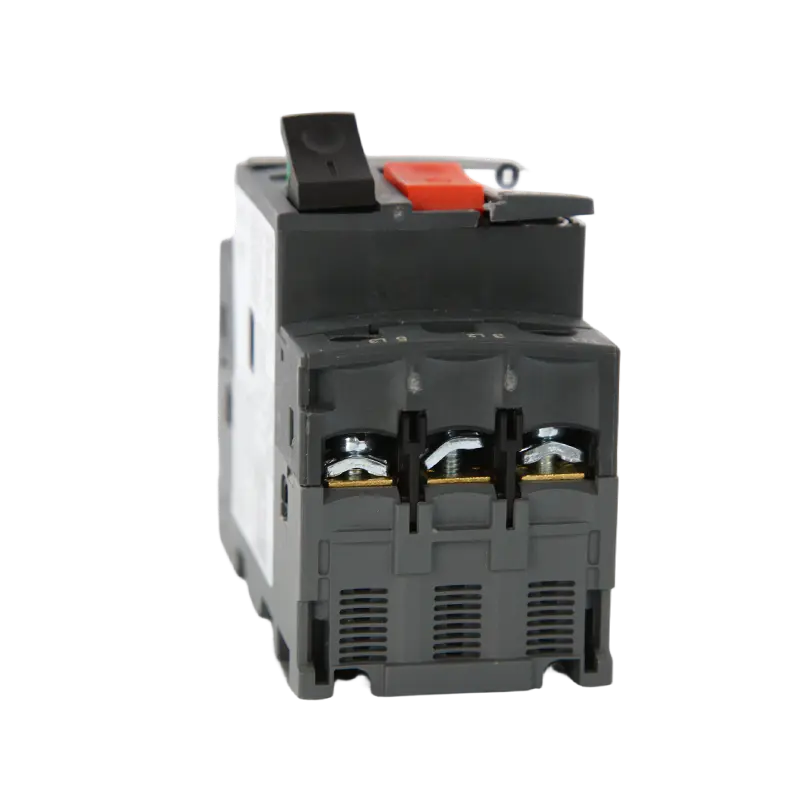

ชุดป้องกันมอเตอร์ MT-GV2: MCCB และรีเลย์โอเวอร์โหลดความร้อนสำหรับมอเตอร์ 0.1–32A

คำอธิบาย:

ชุดป้องกันมอเตอร์ MT-GV2 ผสานรวมเบรกเกอร์เคสแม่พิมพ์ประสิทธิภาพสูง (MCCB) เข้ากับตัวป้องกันมอเตอร์ซีรีส์ GV2 ทำให้เกิดโซลูชันการป้องกันที่ครอบคลุมสำหรับวงจรมอเตอร์แรงดันต่ำ การรวมกันนี้ช่วยปกป้องมอเตอร์จากการลัดวงจร การโอเวอร์โหลด และการสูญเสียเฟส ขณะเดียวกันก็รับประกันการทำงานที่ราบรื่นในสภาพแวดล้อมทางอุตสาหกรรม

สร้างจากวัสดุเทอร์โมเซตติงที่ทนทาน และออกแบบมาเพื่อการติดตั้งขนาดกะทัดรัด ระบบนี้เหมาะอย่างยิ่งสำหรับศูนย์ควบคุมมอเตอร์ แผงเครื่องจักร และการตั้งค่าระบบอัตโนมัติทางอุตสาหกรรม ให้การป้องกันที่แม่นยำสำหรับมอเตอร์ตั้งแต่ 0.1A ถึง 32A พร้อมติดตั้งง่ายและการทำงานที่ใช้งานง่ายสำหรับเจ้าหน้าที่ซ่อมบำรุง

การใช้งาน:

ชุดคำสั่งผสม MT-GV2 มีการใช้งานอย่างแพร่หลายในภาคอุตสาหกรรมและการพาณิชย์ เพื่อให้มั่นใจถึงการทำงานของมอเตอร์ที่ต่อเนื่องและเชื่อถือได้ กรณีการใช้งานทั่วไปได้แก่:

ปั๊ม คอมเพรสเซอร์ และพัดลม

อุปกรณ์ลำเลียงและอุปกรณ์ขนถ่ายวัสดุ

เครื่องมือกลและสายการผลิต

เครื่องจักรการเกษตรและอาหารแปรรูป

ระบบขับเคลื่อนด้วยมอเตอร์พลังงานทดแทน

GV3 Auxiliary Side Loading

หลักการทำงาน:

เบรกเกอร์มอเตอร์มีฟังก์ชั่นป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร การโอเวอร์โหลดทำได้โดยการให้ความร้อนและการดัดแถบโลหะคู่ การสะดุดกลไกการทริปด้านบน และการป้องกันสาย เมื่อเปรียบเทียบกับเซอร์กิตเบรกเกอร์เคสแบบแม่เหล็กความร้อน จะมีความแม่นยำสูงกว่า กระแสไฟน้อยกว่า และการป้องกันที่แม่นยำยิ่งขึ้น การป้องกันมอเตอร์ที่ใช้งานได้จริง การป้องกันไฟฟ้าลัดวงจรทำได้โดยการสร้างแรงแม่เหล็ก Lorentz ผ่านขดลวด และแกนเหล็กถูกขับเคลื่อนด้วยแรงแม่เหล็กเพื่อกระตุ้นกลไกการสะดุด ซึ่งจะเปิดเบรกเกอร์ ปลดวงจร และป้องกันมอเตอร์ โดยทั่วไปจะใช้สำหรับการป้องกันกระแสไฟสูงในระหว่างการสตาร์ทมอเตอร์

อุปกรณ์เสริมสำหรับผลิตภัณฑ์

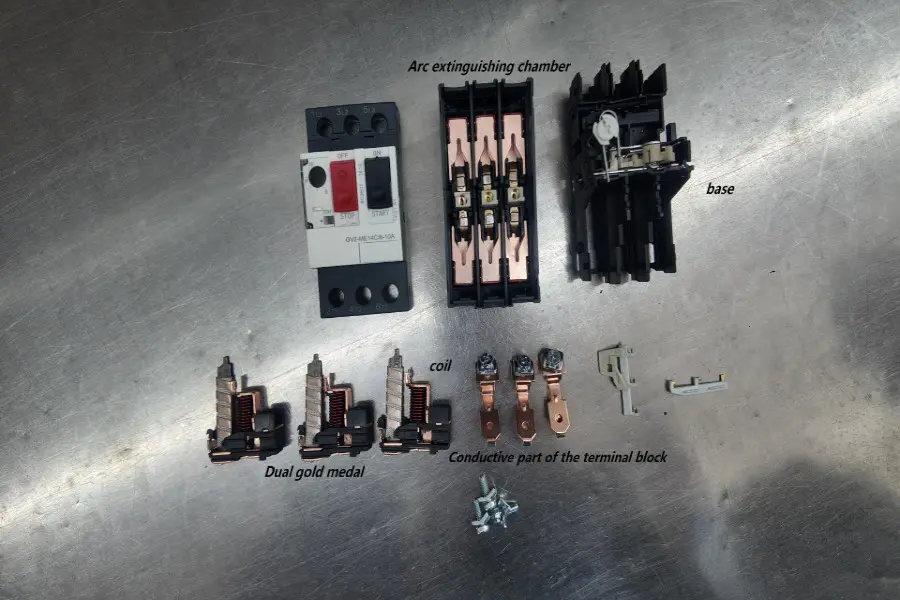

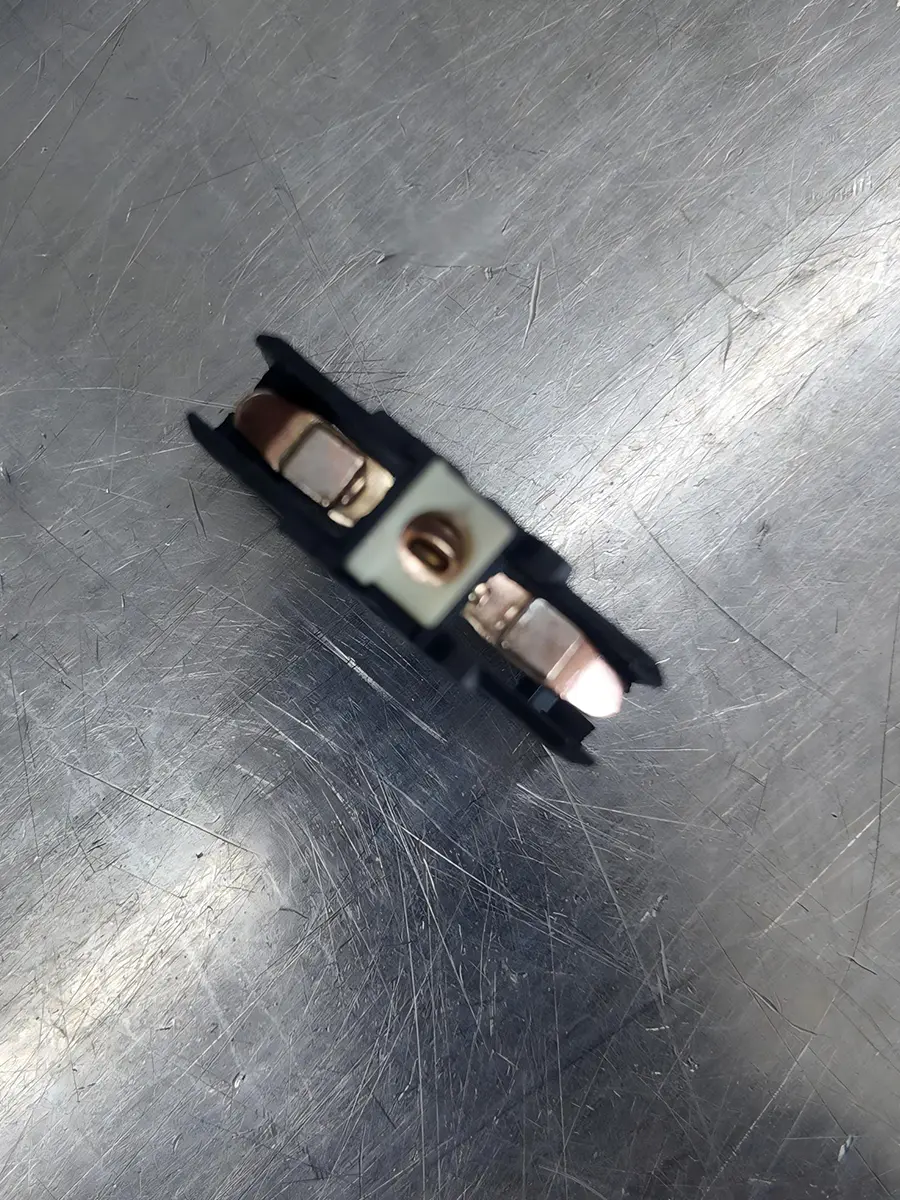

Movingcontact

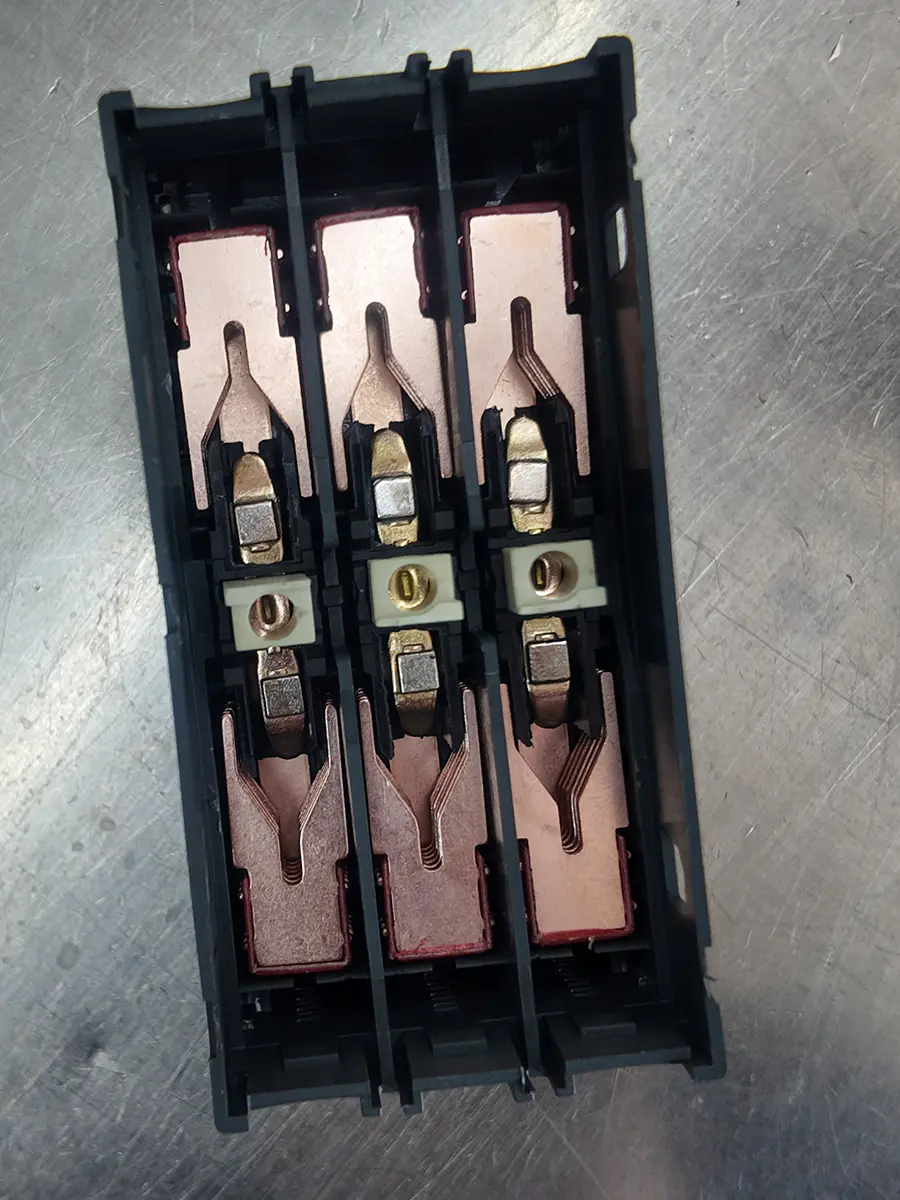

arcextinguishingchamber

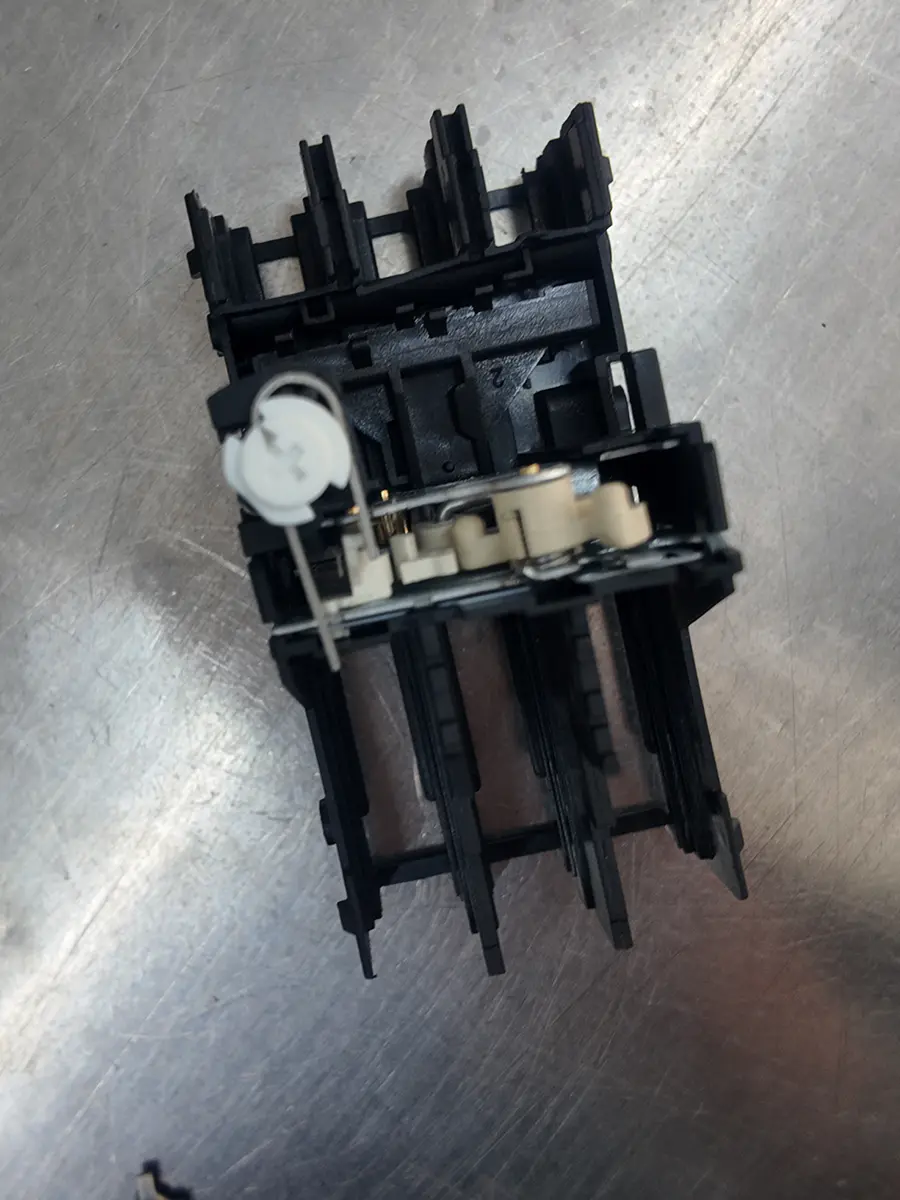

base

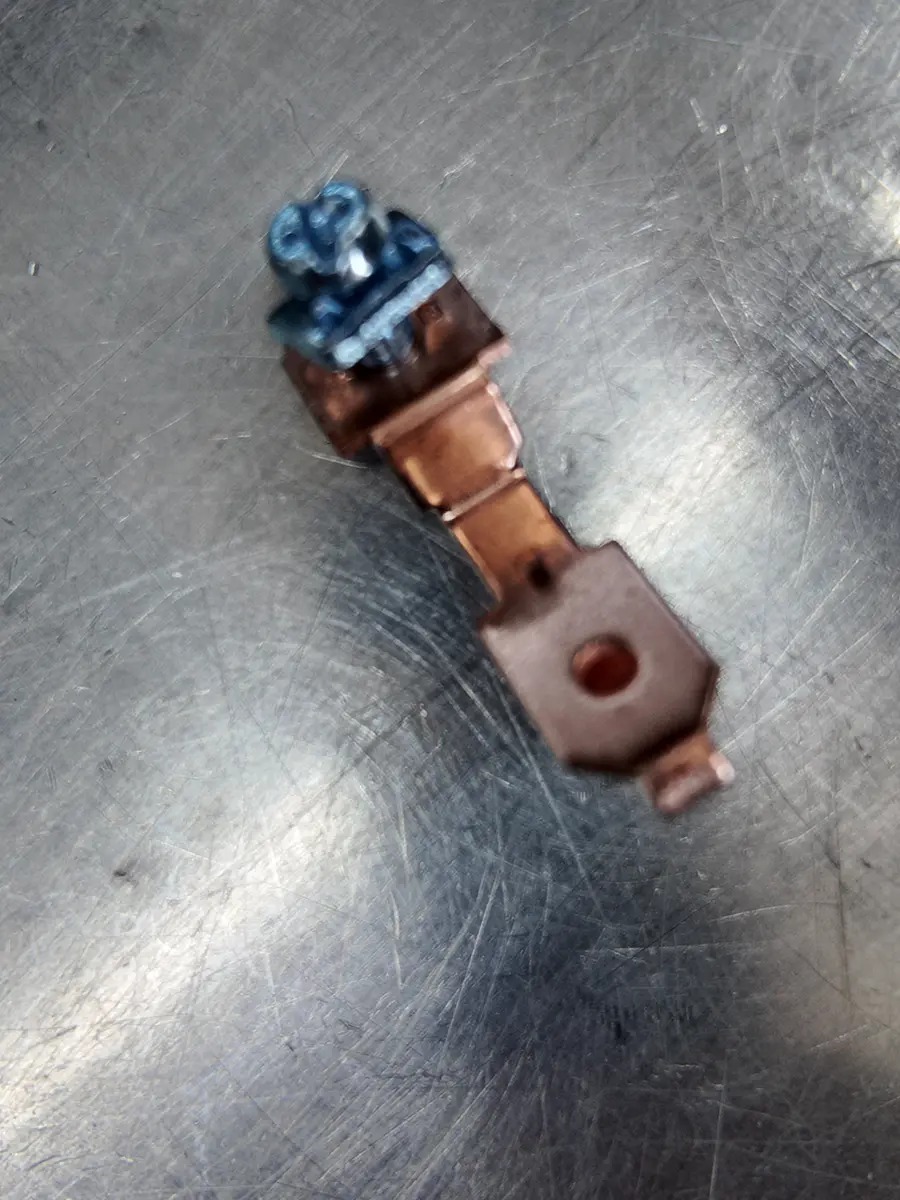

conductivpartoftheterminalblock

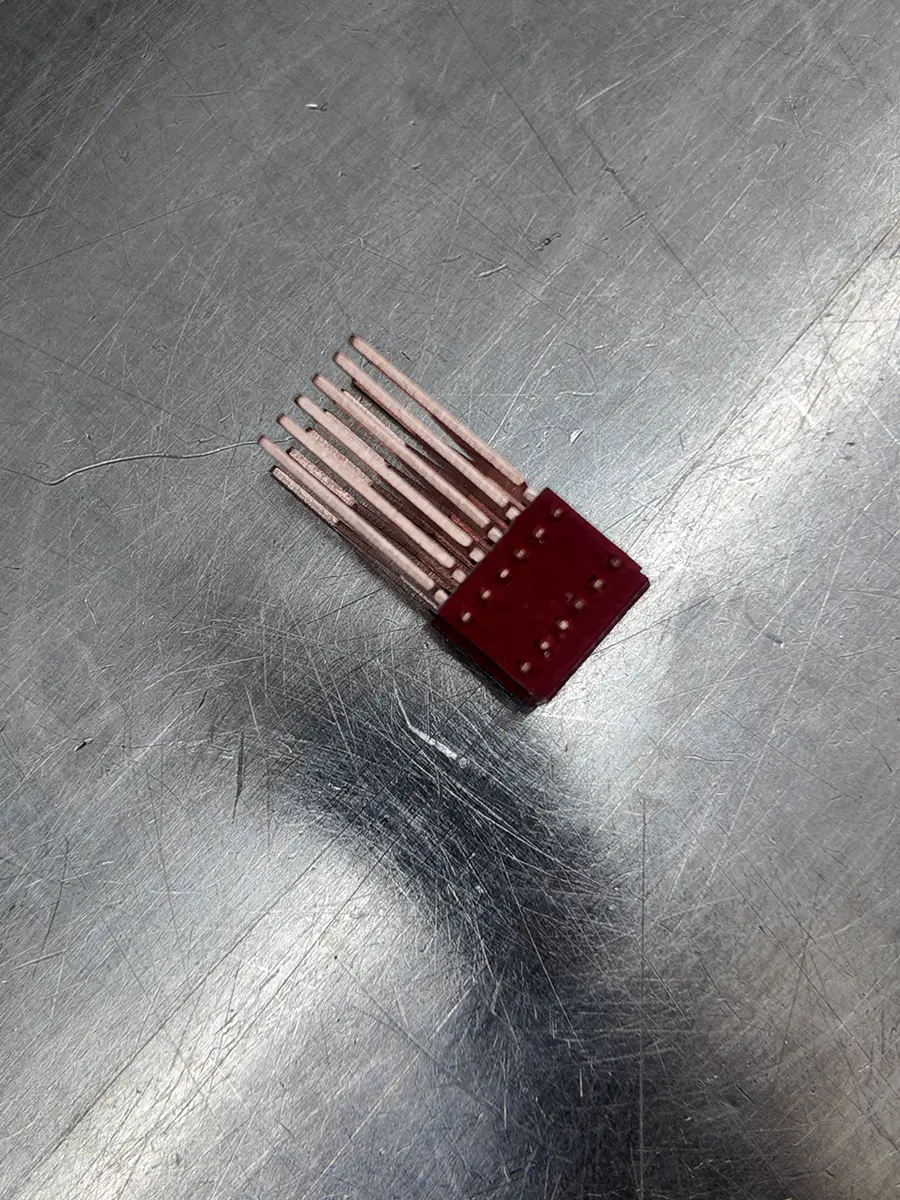

DJI_20260111145146_0084_D

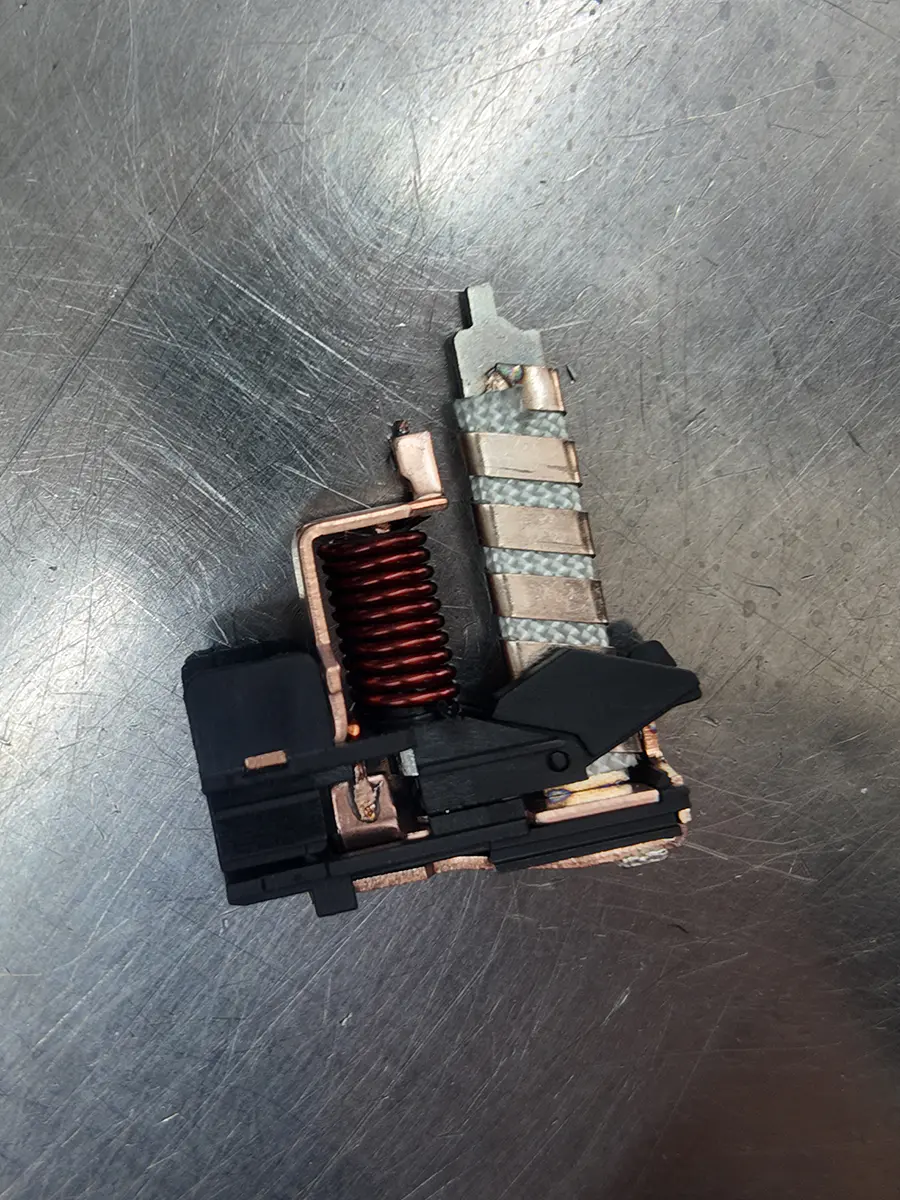

Dualgoldmedalcoil

Delay Testing

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

เพื่อให้มั่นใจในความปลอดภัยในการขนส่ง ผลิตภัณฑ์เครื่องใช้ไฟฟ้าของเราจึงถูกส่งออกในลังไม้เสริมแรง ลังผ่านการอบชุบด้วยความร้อนและมีเครื่องหมาย ISPM-15 ช่วยให้ผ่านพิธีการศุลกากรได้อย่างรวดเร็ว การออกแบบฐานที่ยกขึ้นช่วยให้การทำงานของรถยกสะดวกขึ้น ในขณะที่การยึดที่ดูดซับแรงกระแทกภายในช่วยให้มั่นใจได้ว่าผลิตภัณฑ์จะอยู่ในสภาพสมบูรณ์ ลังภายนอกทั้งหมดมีป้ายกำกับชัดเจนและเป็นไปตามมาตรฐานการขนส่งระหว่างประเทศ

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful

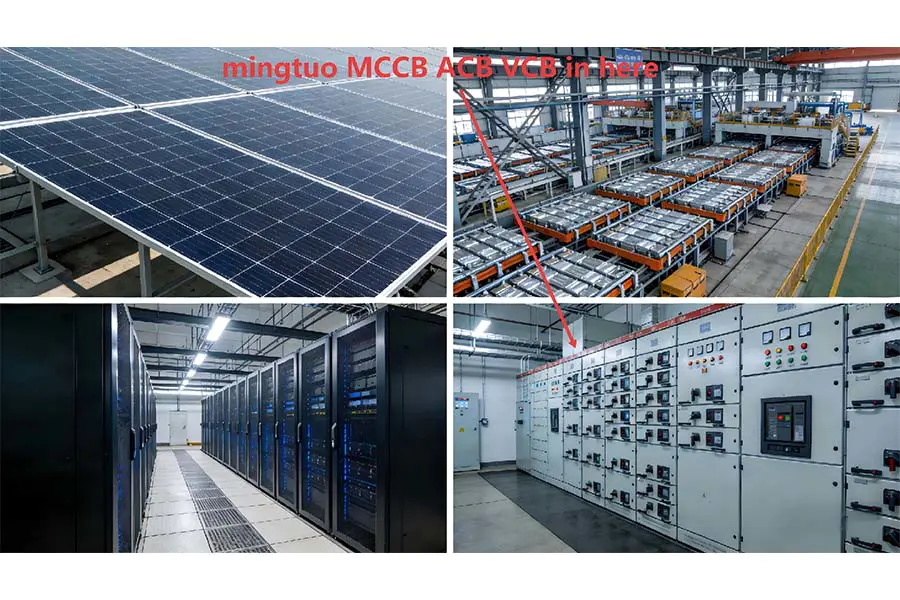

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB

รุ่นสินค้า	ช่วงปัจจุบัน	มอเตอร์สามเฟส
GV2-ME01C	0.1–0.16เอ	-
GV2-ME02C	0.16–0.25เอ	-
GV2-ME03C	0.25–0.4A	-
GV2-ME04C	0.4–0.63A	-
GV2-ME05C	0.63–1A	-
GV2-ME06C	1–1.6A	0.37KW
GV2-ME07C	1.6–2.5A	0.75KW
GV2-ME08C	2.5–4A	1.5KW
GV2-ME10C	4–6.3A	2.2KW
GV2-ME14C	6–10A	4KW
GV2-ME16C	9–14ก	5.5KW
GV2-ME20C	13–18ก	7.5KW
GV2-ME21C	17–23ก	11KW
GV2-ME22C	20–25A	11KW
GV2-ME32C	24–32ก	15KW

รุ่น	ช่วงปัจจุบัน	การเดินทางปัจจุบัน	สนับสนุน สิ่งที่แนบมา
GV2-ME01C	0.1A~0.16A	1.5A	คอนแทคเลนส์ด้านข้าง: GV-AE1 GV-AE11 GV-AE20 จุดติดต่ออย่างเป็นทางการ: GV-AN11 GV-AN20 คอนแทคเลนส์ด้านข้าง: (บ่งชี้ข้อผิดพลาด) GV-AD1010 GV-AD1001 GV-AD0110 GV-AD0101
GV2-ME02C	0.16A~0.25A	2.4A
GV2-ME03C	0.25A~0.4A	5A
GV2-ME04C	0.4A~0.63A	8เอ
GV2-ME05C	0.63A~1A	13เอ
GV2-ME06C	1A~1.6A	22.5A
GV2-ME07C	1.6A~2.5A	33.5A
GV2-ME08C	2.5A~4A	51เอ
GV2-ME10C	4A~6.3A	78เอ
GV2-ME14C	6A~10A	138เอ
GV2-ME16C	9A~14A	170เอ
GV2-ME20C	13เอ~18A	223เอ
GV2-ME21C	17เอ~23เอ	327เอ
GV2-ME22C	20A~25A	327เอ
GV2-ME32C	24A~32A	416เอ

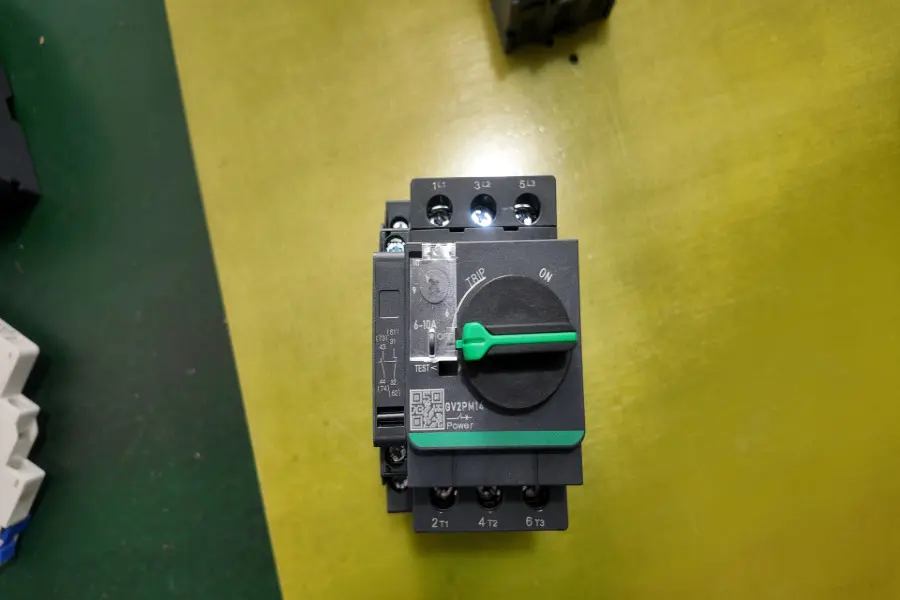

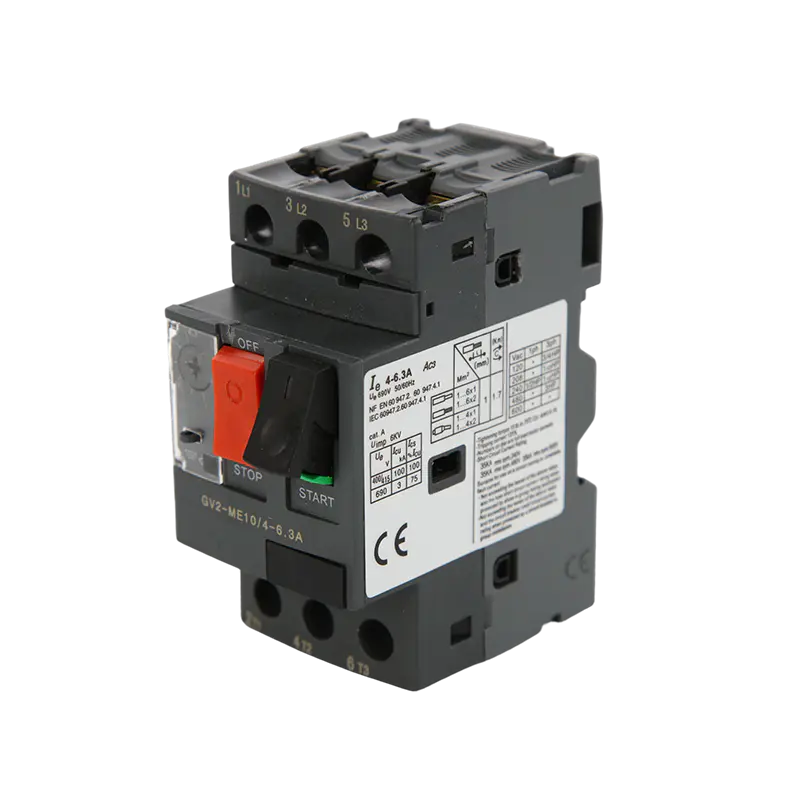

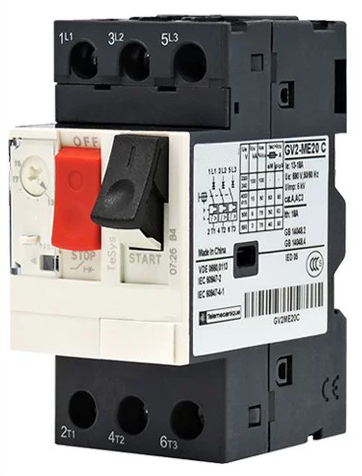

เซอร์กิตเบรกเกอร์มอเตอร์ GV2ME พร้อมการป้องกันแม่เหล็กความร้อน

50/60Hz,AC-3คลาส กำลังพิกัดมาตรฐานของมอเตอร์สามเฟส				ช่วงการตั้งค่าการปล่อยความร้อน (A)	กระแสสะดุดแม่เหล็ก รหัส ±20% (A)	มีกระแสไฟฟ้าพร้อมปลอก (A)	รุ่น	น้ำหนัก (กก.)
230V (กิโลวัตต์)	400V (กิโลวัตต์)	415V (กิโลวัตต์)	440V (กิโลวัตต์)	ช่วงการตั้งค่าการปล่อยความร้อน (A)	กระแสสะดุดแม่เหล็ก รหัส ±20% (A)	มีกระแสไฟฟ้าพร้อมปลอก (A)	รุ่น	น้ำหนัก (กก.)
-	-	-	-	0.1…0.16	1.5	0.16	GV2ME01C	0.26
-	-	-	-	0.16…0.25	2.4	0.25	GV2ME02C	0.26
-	-	-	-	0.25…0.40	5	0.4	GV2ME03C	0.26
-	-	-	-	0.40…0.63	8	0.63	GV2ME04C	0.26
-	0.37	-	0.37	0.63…1	13	1	GV2ME05C	0.26
0.37	0.37	0.75	0.55	1…1.6	22.5	1.6	GV2ME06C	0.26
0.75	0.75	0.75	1.1	1.6…2.5	33.5	2.5	GV2ME07C	0.26
1.1	1.5	1.5	1.5	2.5…4	51	4	GV2ME08C	0.26
2.2	2.2	2	3	4…6.3	78	6.3	GV2ME10C	0.26
2.2	4	4	4	6…10	138	9	GV2ME14C	0.26
3	5.5	5.5	7.5	9…14	170	13	GV2ME16C	0.26
4	7.5	9	9	13…18	223	17	GV2ME20C	0.26
5.5	11	11	11	17…23	327	21	GV2ME21C	0.26
5.5	11	11	11	20…25	327	23	GV2ME22C	0.26
7.5	15	15	15	24…32	416	24	GV2ME32C	0.26
