Circuit Breaker และ Disconnect Switch: ความแตกต่างที่สำคัญและคู่มือการเลือก

ทีมงานซ่อมบำรุงมาถึงแผงควบคุมอุตสาหกรรมเพื่อเปลี่ยนคอนแทคเตอร์ของมอเตอร์ที่ชำรุด ช่างไฟฟ้าหมุนที่จับของสวิตช์ตัดการเชื่อมต่อไปที่ตำแหน่งปิด เห็นช่องว่างอากาศที่มองเห็นได้ภายใน ติดแท็กล็อค จากนั้นจึงเริ่มทำงานเท่านั้น ห่างออกไปสามสิบเมตร เซอร์กิตเบรกเกอร์เพิ่งสะดุดระหว่างที่เกิดไฟฟ้าลัดวงจร ทำให้สายป้อนที่เสียหายแยกออกจากกันก่อนที่จะมีใครสังเกตเห็น อุปกรณ์ทั้งสองขัดขวางการไหลของพลังงาน แต่พวกเขาทำเช่นนั้นด้วยเหตุผลที่แตกต่างกันอย่างสิ้นเชิง และการใช้อีกเหตุผลหนึ่งจะสร้างปัญหาด้านความปลอดภัย ความพร้อมใช้งาน และการปฏิบัติตามข้อกำหนดที่ร้ายแรง

สวิตช์ตัดการเชื่อมต่อทำหน้าที่อะไร

สวิตช์ตัดการเชื่อมต่อหรือที่เรียกว่าตัวแยกหรือตัวตัดการเชื่อมต่อเป็นอุปกรณ์สวิตชิ่งที่ดำเนินการด้วยตนเองซึ่งมีหน้าที่แยกวงจรหรือชิ้นส่วนของอุปกรณ์ออกจากแหล่งจ่าย โดยมีช่องว่างอากาศเป็นบวกและมองเห็นได้ในตำแหน่งเปิด เพื่อให้เจ้าหน้าที่บำรุงรักษาสามารถตรวจสอบได้ว่าวงจรเสียก่อนที่จะสัมผัส การแตกหักที่มองเห็นได้นั้นเป็นเหตุผลหลักที่มีสวิตช์ตัดการเชื่อมต่ออยู่

สวิตช์ตัดการเชื่อมต่อจะไม่ตรวจจับกระแสไฟเกินและจะไม่ตัดการเชื่อมต่อด้วยตัวเอง การออกแบบจำนวนมากสามารถทำลายกระแสโหลดปกติได้ แต่ไม่ได้มีวัตถุประสงค์เพื่อขัดจังหวะกระแสไฟฟ้าขัดข้อง ในการติดตั้งที่ออกแบบอย่างเหมาะสม สวิตช์ตัดการเชื่อมต่อจะทำงานหลังจากที่วงจรถูกตัดพลังงานโดยเบรกเกอร์วงจรแล้ว หรือภายใต้สภาวะโหลดภายในความสามารถในการตัดกระแสไฟที่กำหนดของสวิตช์

เซอร์กิตเบรกเกอร์ทำอะไรได้บ้าง

เบรกเกอร์เป็นอุปกรณ์สวิตชิ่งป้องกันที่จะตัดกระแสไฟฟ้าโดยอัตโนมัติเมื่อตรวจพบการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร โดยจะรวมฟังก์ชันการสลับในชีวิตประจำวันของสวิตช์ตัดการเชื่อมต่อเข้ากับการป้องกันกระแสไฟเกินของฟิวส์ แต่สามารถรีเซ็ตได้หลังจากสะดุดแทนที่จะเปลี่ยนใหม่

กลไกการตรวจจับภายในเบรกเกอร์จะวัดกระแสไฟฟ้าอย่างต่อเนื่อง เมื่อกระแสไฟฟ้าเกินเกณฑ์ที่กำหนดในช่วงเวลาที่กำหนด กลไกจะปล่อยออกมาและหน้าสัมผัสจะเปิดขึ้น เพื่อบังคับให้ส่วนโค้งเข้าไปในช่องส่วนโค้งที่ดับลง เนื่องจากต้องจัดการกับกระแสฟอลต์ เบรกเกอร์จึงมีพิกัดที่สวิตช์ตัดการเชื่อมต่อไม่ได้: ความสามารถในการทำลายในหน่วยกิโลแอมแปร์ เส้นโค้งทริป และพิกัดทนต่อช่วงเวลาสั้นๆ

สำหรับแผงจำหน่ายไฟฟ้าแรงต่ำ เซอร์กิตเบรกเกอร์แบบขึ้นรูปเป็นตัวช่วย อ เซอร์กิตเบรกเกอร์เคสแม่พิมพ์รุ่น EZC ครอบคลุมพิกัดตั้งแต่ 100 A ถึง 1600 A และสามารถจับคู่กับสายป้อนและคุณลักษณะโหลดได้ ความสามารถในการประสานการตั้งค่าการเดินทางคือสิ่งที่ทำให้เบรกเกอร์เป็นอุปกรณ์ป้องกันแบบแอคทีฟแทนที่จะเป็นสวิตช์แบบพาสซีฟ

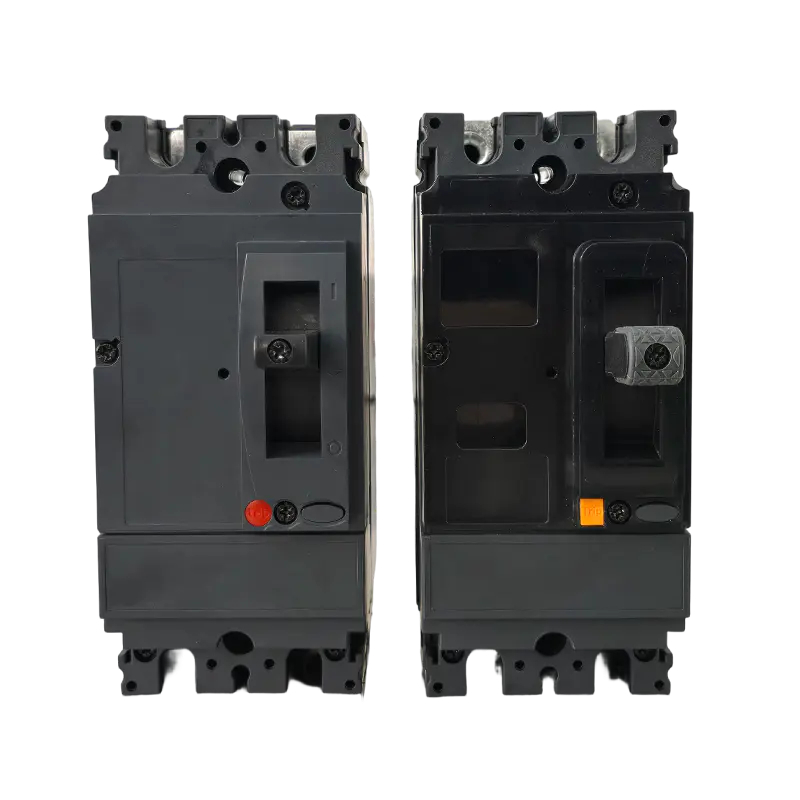

EZC Molded Case เบรกเกอร์ 100A–1600A สำหรับการจ่ายไฟแรงดันต่ำ Su หมิงถัว จีนขายส่ง EZC Molded Case Circuit Breaker 100A–1600A สำหรับซัพพลายเออร์จำหน่ายไฟฟ้าแรงดันต่ำและ EZC Molded Case Circuit Breaker ดูผลิตภัณฑ์ →

ตัดการเชื่อมต่อสวิตช์กับเซอร์กิตเบรกเกอร์: ตารางเปรียบเทียบ

นี่คือการเปรียบเทียบระหว่างอุปกรณ์ทั้งสองในลักษณะที่วิศวกรใช้งานจริง

ความแตกต่างที่สำคัญในการดำเนินงาน

การตอบสนองอัตโนมัติเทียบกับการควบคุมด้วยตนเอง

เบรกเกอร์จะตอบสนองต่อสิ่งที่เกิดขึ้นภายในตัวนำ เมื่อสายเคเบิลโอเวอร์โหลดหรือมอเตอร์ลัดวงจร เบรกเกอร์จะตัดการทำงานเอง สวิตช์ตัดการเชื่อมต่อไม่ได้ทำอะไรเลยด้วยตัวเอง มันเพียงแค่นั่งอยู่ในวงจรที่นำกระแสจนกระทั่งมีคนทำงาน หากแอปพลิเคชันต้องการการป้องกัน สวิตช์ตัดการเชื่อมต่อเพียงอย่างเดียวไม่เพียงพอ

การแยกที่มองเห็นได้กับผู้ติดต่อที่ซ่อนอยู่

กฎระเบียบด้านความปลอดภัยและขั้นตอนการล็อกเอาต์/แท็กเอาต์ขึ้นอยู่กับหลักการของการแยกที่มองเห็นได้ สวิตช์ตัดการเชื่อมต่อช่วยให้คุณมีตำแหน่งเปิดที่ชัดเจนและมักมีช่องว่างอากาศที่มองเห็นได้ เบรกเกอร์แสดงตำแหน่งที่จับ แต่หน้าสัมผัสถูกปิดผนึกไว้ภายในกล่องที่ขึ้นรูป คุณไม่สามารถมองเห็นได้ว่ามันเปิดอยู่จริงหรือไม่ ด้วยเหตุผลนี้ วิศวกรที่มีประสบการณ์จึงถือว่าเบรกเกอร์สะดุดเป็นการบ่งชี้ความผิดปกติ แต่ยังคงใช้ตัวตัดการเชื่อมต่อที่มองเห็นได้ก่อนที่จะอนุญาตให้ลงมือทำงานจริง

ความสามารถในการทำลายข้อผิดพลาด

ความแตกต่างทางวิศวกรรมที่สำคัญที่สุดคือการทำลายกำลังการผลิต เซอร์กิตเบรกเกอร์ได้รับการทดสอบให้ตัดกระแสไฟฟ้าลัดวงจร เช่น 50 kA ที่ 415 V โดยไม่มีความเสียหาย สวิตช์ตัดการเชื่อมต่อไม่ได้ออกแบบมาสำหรับหน้าที่นั้น การเปิดสวิตช์ตัดการเชื่อมต่อในขณะที่มีกระแสไฟฟ้าลัดทำให้เกิดส่วนโค้งที่สามารถทำลายอุปกรณ์และทำให้ผู้ปฏิบัติงานได้รับบาดเจ็บ ลำดับที่ถูกต้องเสมอ: เปิดเบรกเกอร์ก่อน จากนั้นจึงดำเนินการตัดการเชื่อมต่อ

เมื่อใดจึงควรใช้สวิตช์ตัดการเชื่อมต่อกับเซอร์กิตเบรกเกอร์

ใช้สวิตช์ตัดการเชื่อมต่อเมื่อใด

• คุณต้องมีวิธีการแยกส่วนแบบล็อคได้และมองเห็นได้ก่อนการบำรุงรักษา
• สวิตช์จะอยู่ปลายน้ำของเบรกเกอร์หรือฟิวส์ที่ให้การป้องกันอยู่แล้ว
• คุณต้องตัดการเชื่อมต่อเฉพาะที่อุปกรณ์ เช่น สวิตช์แยกเครื่องปรับอากาศ หรือตัวตัดการเชื่อมต่อมอเตอร์

ใช้เซอร์กิตเบรกเกอร์เมื่อใด

• คุณต้องมีระบบป้องกันการโอเวอร์โหลดและการลัดวงจรอัตโนมัติสำหรับตัวป้อนหรือโหลด
• อุปกรณ์เชื่อมต่อโดยตรงกับบัสกระจายโดยไม่มีการป้องกันอัปสตรีม
• คุณต้องคืนพลังงานอย่างรวดเร็วหลังจากเกิดข้อผิดพลาด โดยไม่ต้องรอข้อต่อฟิวส์เปลี่ยน
• คุณกำลังออกแบบการป้องกันขาเข้าหลักสำหรับแผงสวิตช์

ใช้ทั้งสองอย่างร่วมกันเมื่อใด

การติดตั้งจะต้องได้รับการปกป้องและบำรุงรักษา ในศูนย์ควบคุมมอเตอร์ เบรกเกอร์หรือสวิตช์ฟิวส์จะปกป้องวงจรย่อย ในขณะที่สวิตช์ตัดการเชื่อมต่อที่มอเตอร์จะให้การแยกที่มองเห็นได้ ในสถานีไฟฟ้าแรงสูงปานกลาง VS1 เบรกเกอร์สุญญากาศภายในอาคาร 12 kV ขจัดข้อผิดพลาดและสวิตช์กระแสโหลด ในขณะที่ตัวตัดการเชื่อมต่อที่อยู่ติดกันช่วยให้ทีมงานซ่อมบำรุงมองเห็นการหยุดทำงานได้

VS1 12kV เบรกเกอร์สุญญากาศ Drawout ในร่มแรงดันปานกลาง, ซัพพลายเออร์ 31.5kA, Mingtuo ประเทศจีนขายส่ง VS1 12kV เบรกเกอร์สูญญากาศ Drawout ในร่มแรงดันปานกลางซัพพลายเออร์ 31.5kA และ VS1 12kV แรงดันปานกลางอินโด ... ดูผลิตภัณฑ์ →

พวกเขาทำงานร่วมกันอย่างไรในการติดตั้งจริง

การกระจายแรงดันไฟฟ้าต่ำทางอุตสาหกรรม

ในแผงสวิตช์แรงดันต่ำทั่วไป เบรกเกอร์ขาเข้าหลักจะปกป้องบัสบาร์ และเบรกเกอร์ป้อนจะป้องกันแต่ละวงจรขาออก ที่ตัวเครื่อง สวิตช์ตัดการเชื่อมต่อเฉพาะจุดจะมีจุดแยกที่ล็อคได้ซึ่งกำหนดโดยใบอนุญาตทำงาน การจัดเรียงสองชั้นนี้เป็นมาตรฐานสำหรับระบบไฟฟ้าทางอุตสาหกรรม สำหรับระบบจำหน่ายขนาดใหญ่ที่มีระดับความผิดปกติสูง มักใช้เบรกเกอร์อากาศบนบัสหลัก ก เบรกเกอร์อากาศประสิทธิภาพสูงพิกัดตั้งแต่ 1600 A ถึง 6300 A ผสมผสานการป้องกันกระแสเกินที่ปรับได้เข้ากับการออกแบบแบบดึงออก ดังนั้นจึงสามารถถอดเบรกเกอร์ทั้งหมดออกเพื่อการบำรุงรักษาได้ในขณะที่บอร์ดยังคงมีกระแสไฟอยู่

เบรกเกอร์อากาศประสิทธิภาพสูง 1600A–6300A ซัพพลายเออร์ประเภทยึดอยู่กับที่และแบบดึงออก Mingtuo ประเทศจีนขายส่งเบรกเกอร์อากาศประสิทธิภาพสูง 1600A–6300A ซัพพลายเออร์ประเภทคงที่และ Drawout และวงจรอากาศประสิทธิภาพสูง ดูผลิตภัณฑ์ →

สถานีไฟฟ้าย่อยและเครือข่ายแรงดันปานกลาง

ในสถานีย่อยความแตกต่างนั้นชัดเจนยิ่งขึ้น เบรกเกอร์วงจรสุญญากาศจะล้างกระแสไฟฟ้าลัดและทำการสลับโหลดระหว่างการทำงานปกติ สวิตช์ตัดการเชื่อมต่อจะทำงานหลังจากเปิดเบรกเกอร์แล้วเท่านั้น ไม่คาดว่าจะขัดขวางกระแสโหลด ผู้ปฏิบัติงานยืนยันตำแหน่งเปิดที่มองเห็นได้ของตัวตัดการเชื่อมต่อ จากนั้นจึงต่อสายดินก่อนทำงานกับบัสบาร์

พลังงานแสงอาทิตย์ PV และระบบไฟฟ้าสำรอง

วงจรไฟฟ้ากระแสตรงสร้างความท้าทายในตัวเอง อาร์เรย์ PV จำเป็นต้องมีตัวแยก DC เพื่อให้ผู้ติดตั้งสามารถถอดแผงออกก่อนที่จะสัมผัสอินเวอร์เตอร์ และเบรกเกอร์ที่มีพิกัด DC จะช่วยปกป้องสายเคเบิลจากกระแสไฟเกิน ระบบไฟฟ้าสำรองแสดงรูปแบบเดียวกัน: สวิตช์ถ่ายโอนอัตโนมัติจะเลือกระหว่างยูทิลิตี้และเครื่องกำเนิดไฟฟ้า แต่ไม่ได้ให้การป้องกัน เบรกเกอร์บนตัวป้อนขาเข้าแต่ละตัวทำ หากคุณกำลังทำงานผ่านรูปแบบการป้องกันเต็มรูปแบบ ของเรา คู่มือการป้องกันไฟฟ้าแรงดันต่ำและแรงดันปานกลาง อธิบายตรรกะการเลือกโดยละเอียดยิ่งขึ้น

มาตรฐานและการให้คะแนนที่ต้องตรวจสอบ

เมื่อคุณระบุอุปกรณ์อย่างใดอย่างหนึ่ง ผู้ผลิตจะต้องระบุมาตรฐานที่เป็นไปตามนั้น สวิตช์ตัดการเชื่อมต่อได้รับการทดสอบตาม IEC 60947-3 หรือ UL 98 เซอร์กิตเบรกเกอร์ได้รับการทดสอบตาม IEC 60947-2 หรือ UL 489 ชื่อผลิตภัณฑ์เพียงอย่างเดียวไม่ได้บอกคุณว่าอุปกรณ์สามารถขัดจังหวะกระแสไฟฟ้าขัดข้องได้หรือไม่ ตรวจสอบความสามารถในการตัดกระแสไฟฟ้าที่พิกัด กระแสไฟที่กำหนด และหมวดการใช้งานสำหรับตัวตัดการเชื่อมต่อ ซึ่งกำหนดว่าสามารถตัดกระแสโหลดหรือแยกเฉพาะวงจรที่ไม่ได้รับพลังงานแล้วเท่านั้น

สวิตช์ตัดการเชื่อมต่อแบบฟิวส์คือกราวด์ตรงกลาง โดยจะรวมสวิตช์แบบแมนนวลเข้ากับตัวยึดฟิวส์ จึงสามารถป้องกันกระแสไฟเกินผ่านฟิวส์ได้ เมื่อฟิวส์ขาด จะต้องเปลี่ยนใหม่ และพิกัดการขัดจังหวะฟิวส์จะต้องตรงกับกระแสไฟลัดที่มีอยู่ ในแผงอุตสาหกรรมส่วนใหญ่ เซอร์กิตเบรกเกอร์แบบรีเซ็ตได้นั้นมีประโยชน์มากกว่า เนื่องจากจะหลีกเลี่ยงการเก็บฟิวส์สำรองไว้และช่วยให้สามารถจ่ายไฟใหม่ได้เร็วขึ้น

ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง

• การใช้สวิตช์ตัดการเชื่อมต่อเป็นเพียงการป้องกันมอเตอร์หรือตัวป้อนเท่านั้น เมื่อสายเคเบิลล้มเหลว สวิตช์จะไม่ทำอะไรเลยและฉนวนจะไหม้จนกว่าอุปกรณ์ต้นทางจะหยุดทำงาน
• ถือว่าเซอร์กิตเบรกเกอร์เป็นฉนวนที่เพียงพอสำหรับการบำรุงรักษา โดยปกติแล้วเบรกเกอร์ในตำแหน่งปิดจะยอมรับได้ แต่ขั้นตอนด้านความปลอดภัยหลายอย่างจำเป็นต้องแยกออกจากกันที่มองเห็นได้
• การใช้งานสวิตช์ตัดการเชื่อมต่อภายใต้โหลดโดยไม่ตรวจสอบประเภทการใช้งาน ตัวแยกกระแสไฟฟ้าบางตัวได้รับการจัดอันดับสำหรับการหยุดโหลด หลายอันมีไว้สำหรับการทำงานที่ไม่มีโหลดเท่านั้น
• ละเว้นการจัดอันดับความสามารถในการทำลาย การเลือกสวิตช์ตัดการเชื่อมต่อที่มีอัตราการลัดวงจรต่ำกว่ากระแสไฟลัดที่มีอยู่เป็นสูตรสำเร็จสำหรับการทำลายอุปกรณ์และการบาดเจ็บของผู้ปฏิบัติงาน
• การใช้ที่ยึดฟิวส์เมื่อจำเป็นต้องตัดการเชื่อมต่อเพื่อการบำรุงรักษา สวิตช์แบบฟิวส์จะไม่มีช่องว่างอากาศที่มองเห็นได้ เว้นแต่จะถอดฟิวส์ออก

บรรทัดล่าง

เลือกก เบรกเกอร์ เมื่องานต้องการการปกป้องอัตโนมัติ โดยตรวจจับการโอเวอร์โหลดและการลัดวงจร ขัดจังหวะได้อย่างปลอดภัย และสามารถรีเซ็ตได้หลังจากแก้ไขข้อผิดพลาดแล้ว เลือกสวิตช์ตัดการเชื่อมต่อเมื่องานต้องการการแยกที่เป็นบวก มองเห็นได้ และล็อคได้ เพื่อให้ผู้คนสามารถทำงานได้อย่างปลอดภัย ในการติดตั้งทางอุตสาหกรรม เชิงพาณิชย์ และสาธารณูปโภค คำตอบทางวิศวกรรมที่ถูกต้องมักจะเป็นทั้งสองอย่าง: เบรกเกอร์สำหรับการป้องกัน และสวิตช์ตัดการเชื่อมต่อสำหรับการแยก

เบรกเกอร์เป็นส่วนประกอบที่ป้องกันความเสียหายจากความผิดพลาด ดังนั้นการเลือกจึงสมควรได้รับความสนใจมากที่สุด ในฐานะผู้ผลิตที่ให้ความสำคัญกับเซอร์กิตเบรกเกอร์แรงดันต่ำและปานกลาง Mingtuo Electrical ได้ออกแบบผลิตภัณฑ์ของตนสำหรับสภาวะความผิดปกติเหล่านี้อย่างแม่นยำ คุณสามารถตรวจสอบได้ พื้นหลังบริษัทของเรา เพื่อทำความเข้าใจปรัชญาการผลิตและการทดสอบที่อยู่เบื้องหลังพวกเขา
